电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

压力式喷雾干燥器设计

压力式喷雾干燥器设计_第1页
1/14
压力式喷雾干燥器设计_第2页
2/14
压力式喷雾干燥器设计_第3页
3/14

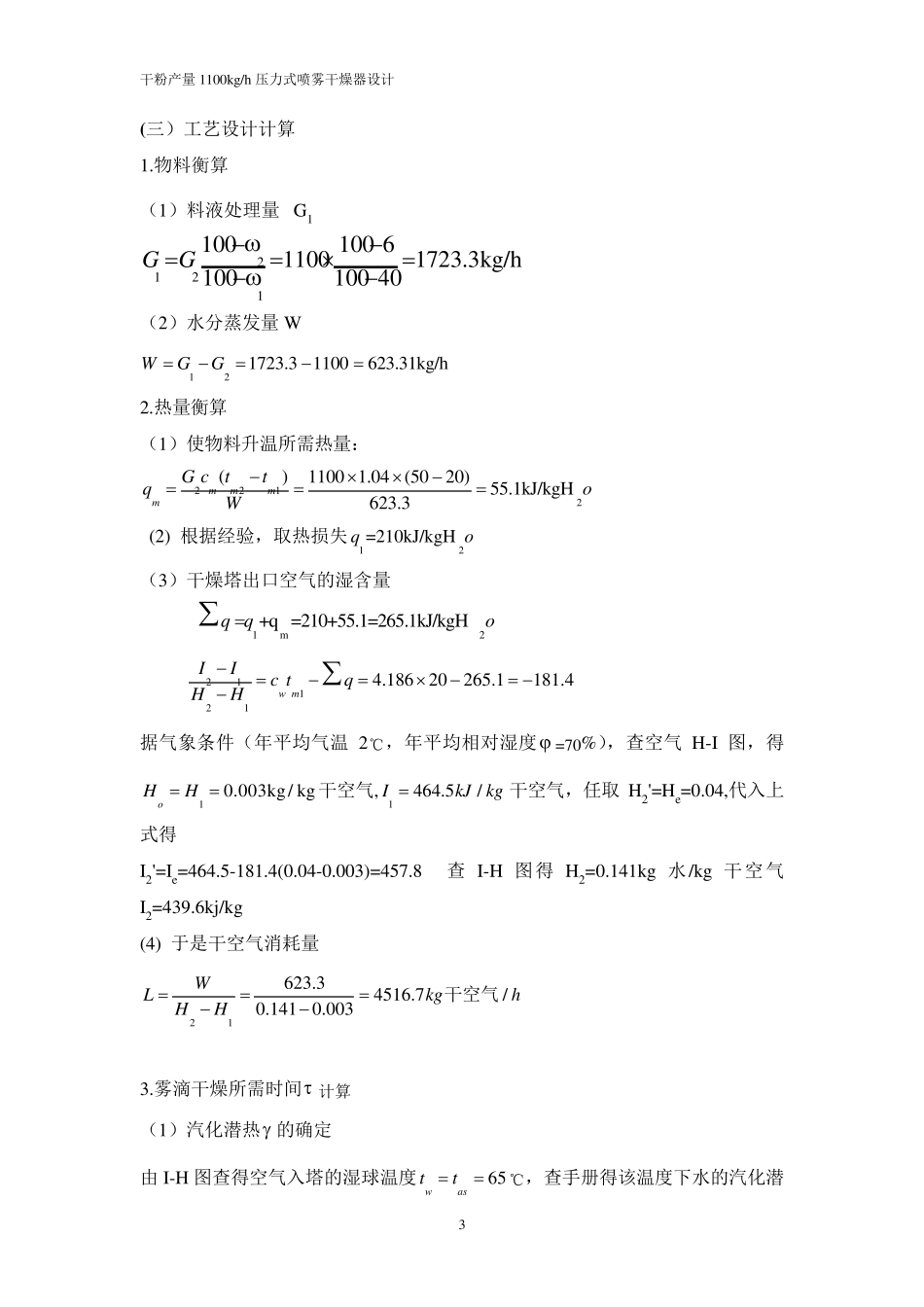

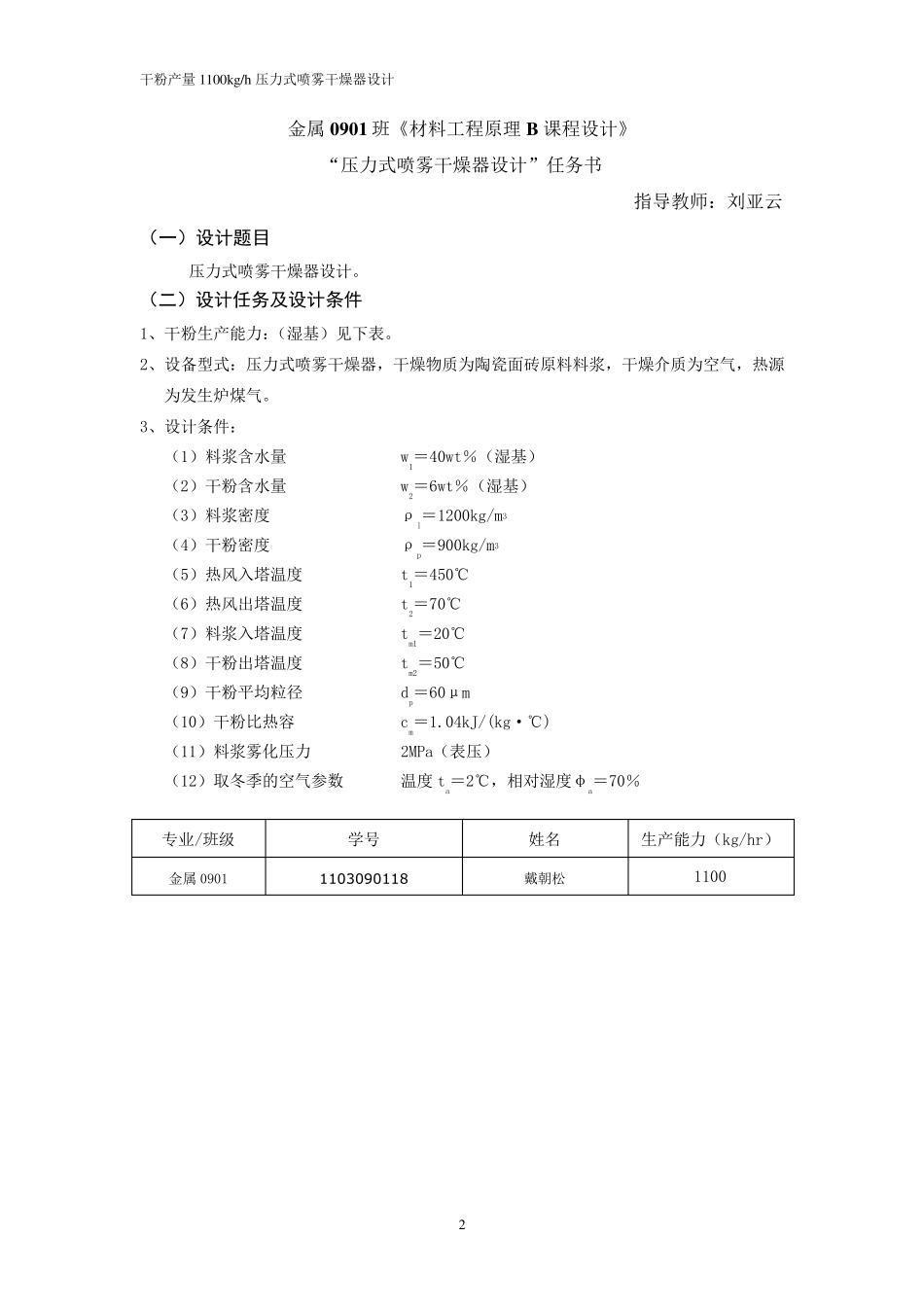

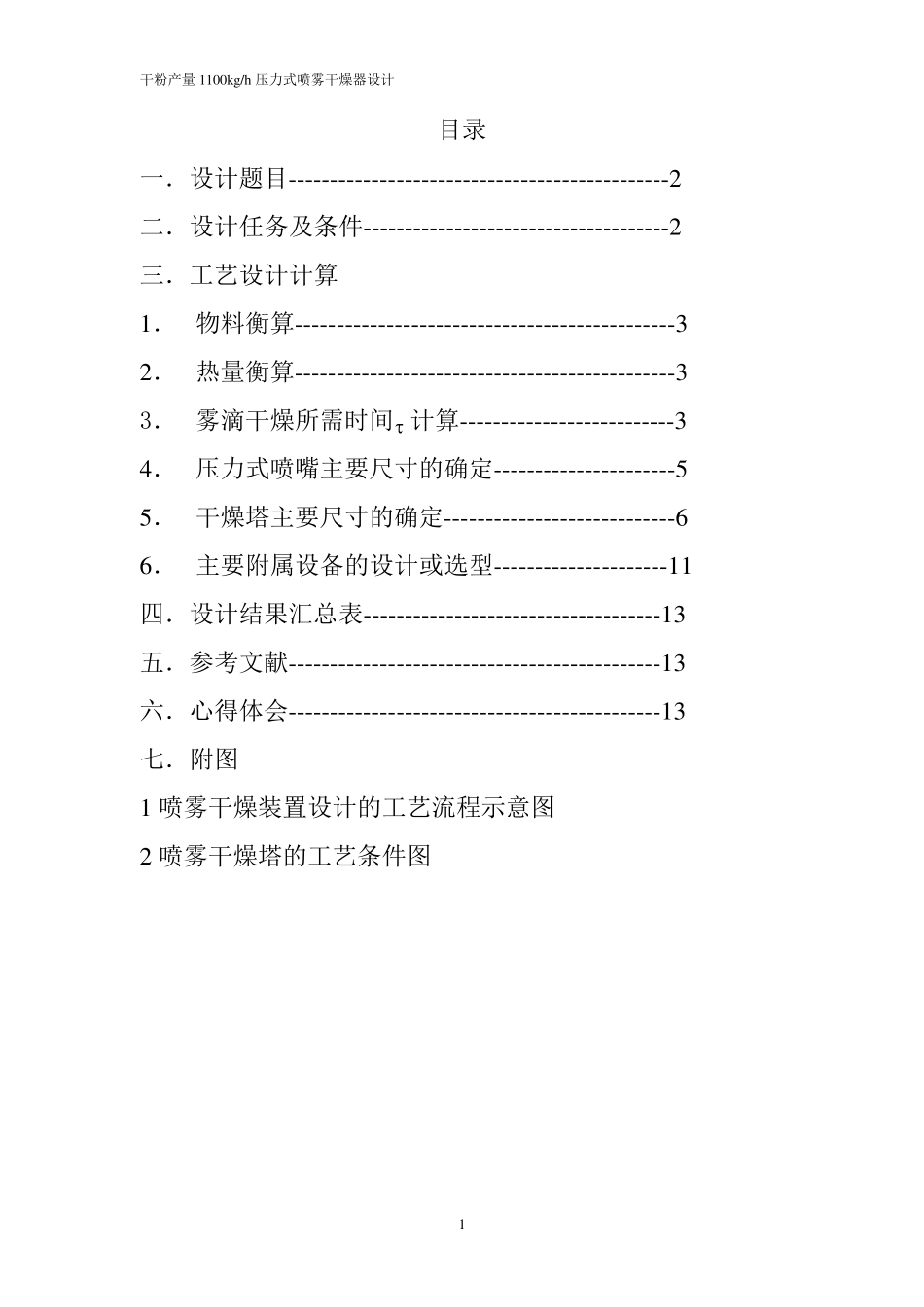

干粉产量1 1 0 0 k g /h 压力式喷雾干燥器设计 1 目录 一.设计题目----------------------------------------------2 二.设计任务及条件-------------------------------------2 三.工艺设计计算 1 . 物料衡算----------------------------------------------3 2 . 热量衡算----------------------------------------------3 3. 雾滴干燥所需时间 计算--------------------------3 4 . 压力式喷嘴主要尺寸的确定----------------------5 5 . 干燥塔主要尺寸的确定----------------------------6 6 . 主要附属设备的设计或选型---------------------1 1 四.设计结果汇总表------------------------------------1 3 五.参考文献---------------------------------------------1 3 六.心得体会---------------------------------------------1 3 七.附图 1 喷雾干燥装置设计的工艺流程示意图 2 喷雾干燥塔的工艺条件图 干粉产量1 1 0 0 k g /h 压力式喷雾干燥器设计 2 金属0901 班《材料工程原理B 课程设计》 “压力式喷雾干燥器设计”任务书 指导教师:刘亚云 (一)设计题目 压力式喷雾干燥器设计。 (二)设计任务及设计条件 1、干粉生产能力:(湿基)见下表。 2、设备型式:压力式喷雾干燥器,干燥物质为陶瓷面砖原料料浆,干燥介质为空气,热源为发生炉煤气。 3、设计条件: (1)料浆含水量 w1=40wt%(湿基) (2)干粉含水量 w2=6wt%(湿基) (3)料浆密度 ρl=1200kg/m3 (4)干粉密度 ρp=900kg/m3 (5)热风入塔温度 t1=450℃ (6)热风出塔温度 t2=70℃ (7)料浆入塔温度 tm1=20℃ (8)干粉出塔温度 tm2=50℃ (9)干粉平均粒径 dp=60μm (10)干粉比热容 cm=1.04kJ/(kg·℃) (11)料浆雾化压力 2MPa(表压) (12)取冬季的空气参数 温度ta=2℃,相对湿度φa=70% 专业/班级 学号 姓名 生产能力(kg/hr) 金属0901 1103090118 戴朝松 1100 干粉产量1100kg/h 压力式喷雾干燥器设计 3 (三)工艺设计计算 1.物料衡算 (1)料液处理量G1 2121100100 611001723.3kg/h100100 40GG (2)水分蒸发量W 121723.31100623.31kg/hWGG 2.热量衡算 (1)使物料升温所需热量: 22()1100 1.04(5020)55.1kJ/kgH623.3mmmmG cttqoW (2) 根据经验,取...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

压力式喷雾干燥器设计

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
