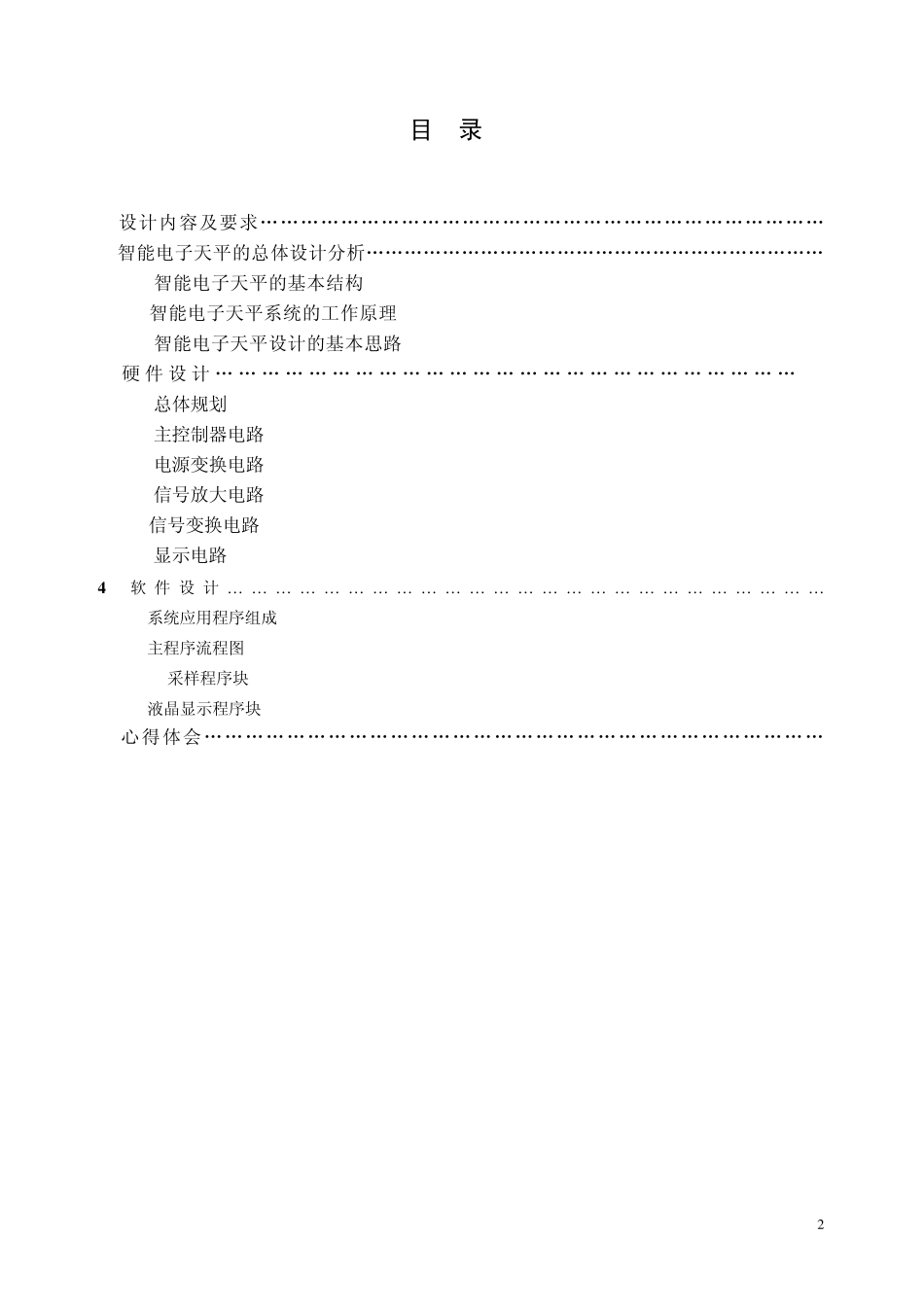

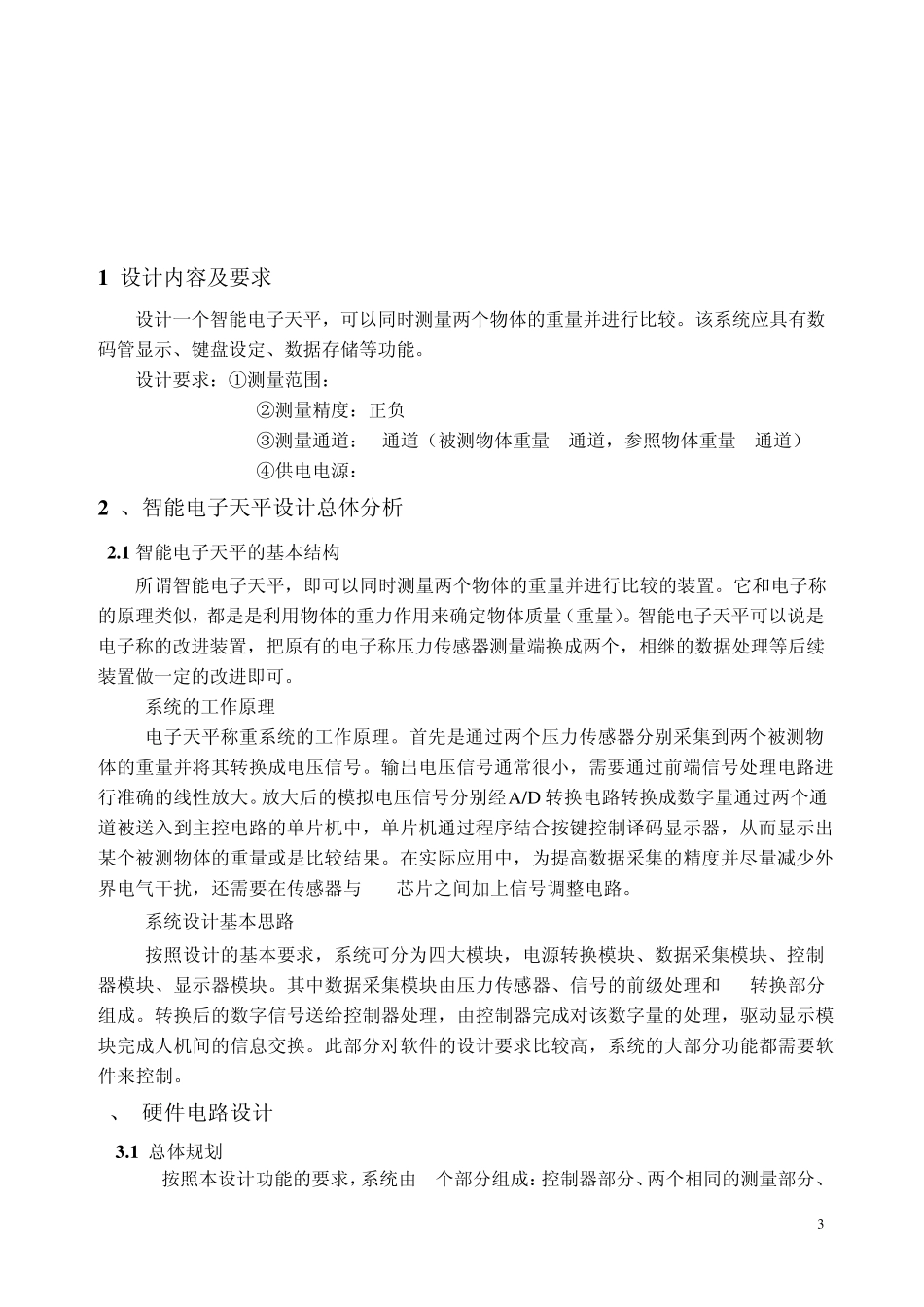

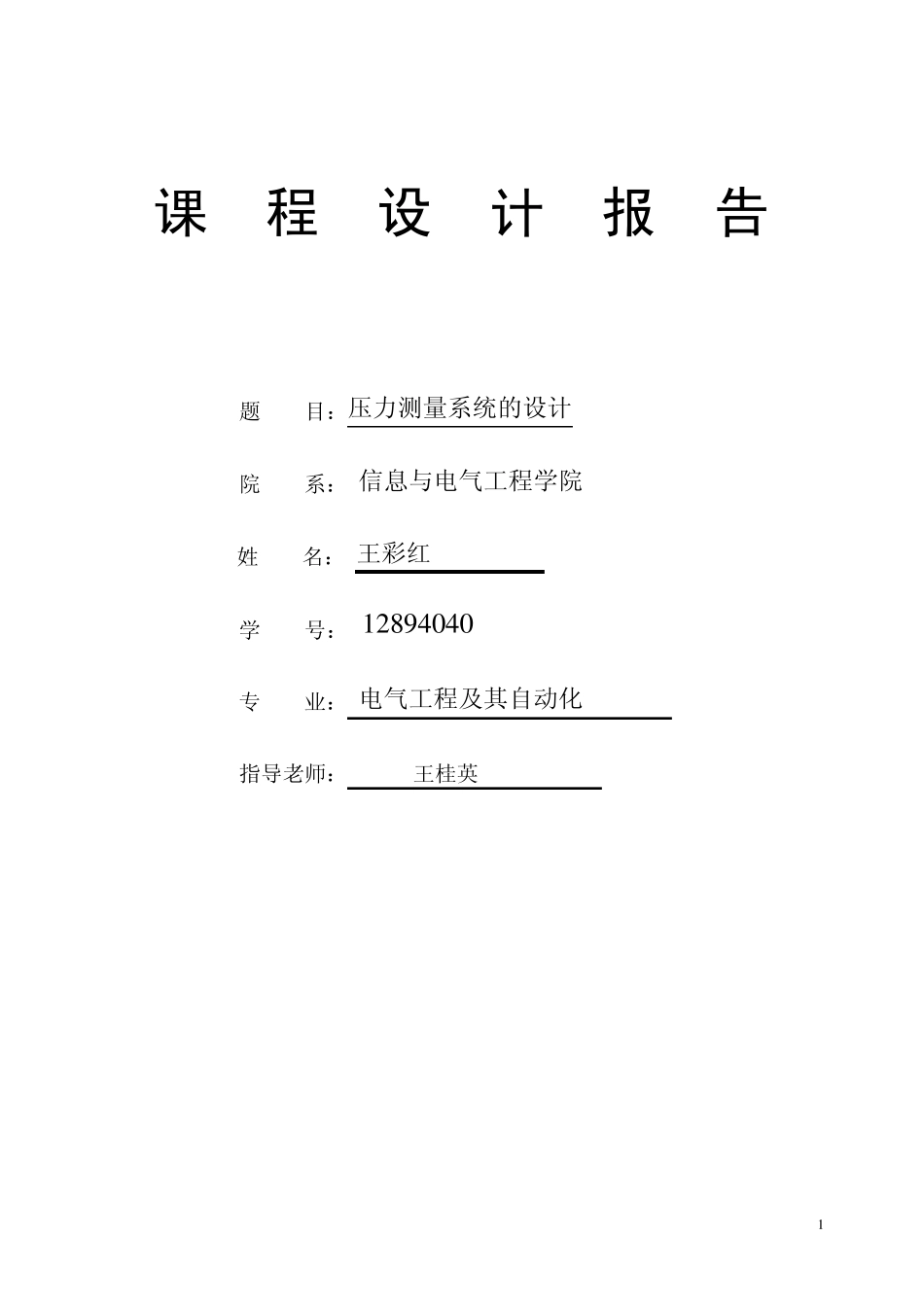

1 课 程 设 计 报 告 题 目：压力测量系统的设计 院 系： 信息与电气工程学院 姓 名： 王彩红 学 号： 1 2 8 9 4 0 4 0 专 业： 电气工程及其自动化 指导老师： 王桂英 2 目 录 1设计内容及要求………………………………………………………………………… 2智能电子天平的总体设计分析……………………………………………………………… 2.1 智能电子天平的基本结构 2.2智能电子天平系统的工作原理 2.3 智能电子天平设计的基本思路 3 硬 件 设计… … … … … … … … … … … … … … … … … … … … … … … … … .. 3.1 总体规划 3.2 主控制器电路 3.3 电源变换电路 3.4 信号放大电路 3.5信号变换电路 3.6 显示电路 4 软 件 设计… … … … … … … … … … … … … … … … … … … … … … … … … 4.1 系统应用程序组成 4.2 主程序流程图 4.3 AD采样程序块 4.4 液晶显示程序块 5 心得体会……………………………………………………………………………… 3 1 设计内容及要求 设计一个智能电子天平，可以同时测量两个物体的重量并进行比较。该系统应具有数码管显示、键盘设定、数据存储等功能。 设计要求：①测量范围：0~5kg ②测量精度：正负 0.1kg ③测量通道：2通道（被测物体重量1通道，参照物体重量1通道） ④供电电源：220V AC 2 、智能电子天平设计总体分析 2 .1 智能电子天平的基本结构 所谓智能电子天平，即可以同时测量两个物体的重量并进行比较的装置。它和电子称的原理类似，都是是利用物体的重力作用来确定物体质量（重量）。智能电子天平可以说是电子称的改进装置，把原有的电子称压力传感器测量端换成两个，相继的数据处理等后续装置做一定的改进即可。 2.2 系统的工作原理 电子天平称重系统的工作原理。首先是通过两个压力传感器分别采集到两个被测物体的重量并将其转换成电压信号。输出电压信号通常很小，需要通过前端信号处理电路进行准确的线性放大。放大后的模拟电压信号分别经A /D 转换电路转换成数字量通过两个通道被送入到主控电路的单片机中，单片机通过程序结合按键控制译码显示器，从而显示出某个被测物体的重量或是比较结果。在实际应用中，为提高数据采集的精度并尽量减少外界电气干扰，还需要在传感器与A/D芯片之间加上信号调整电路。 2.3 系统...
