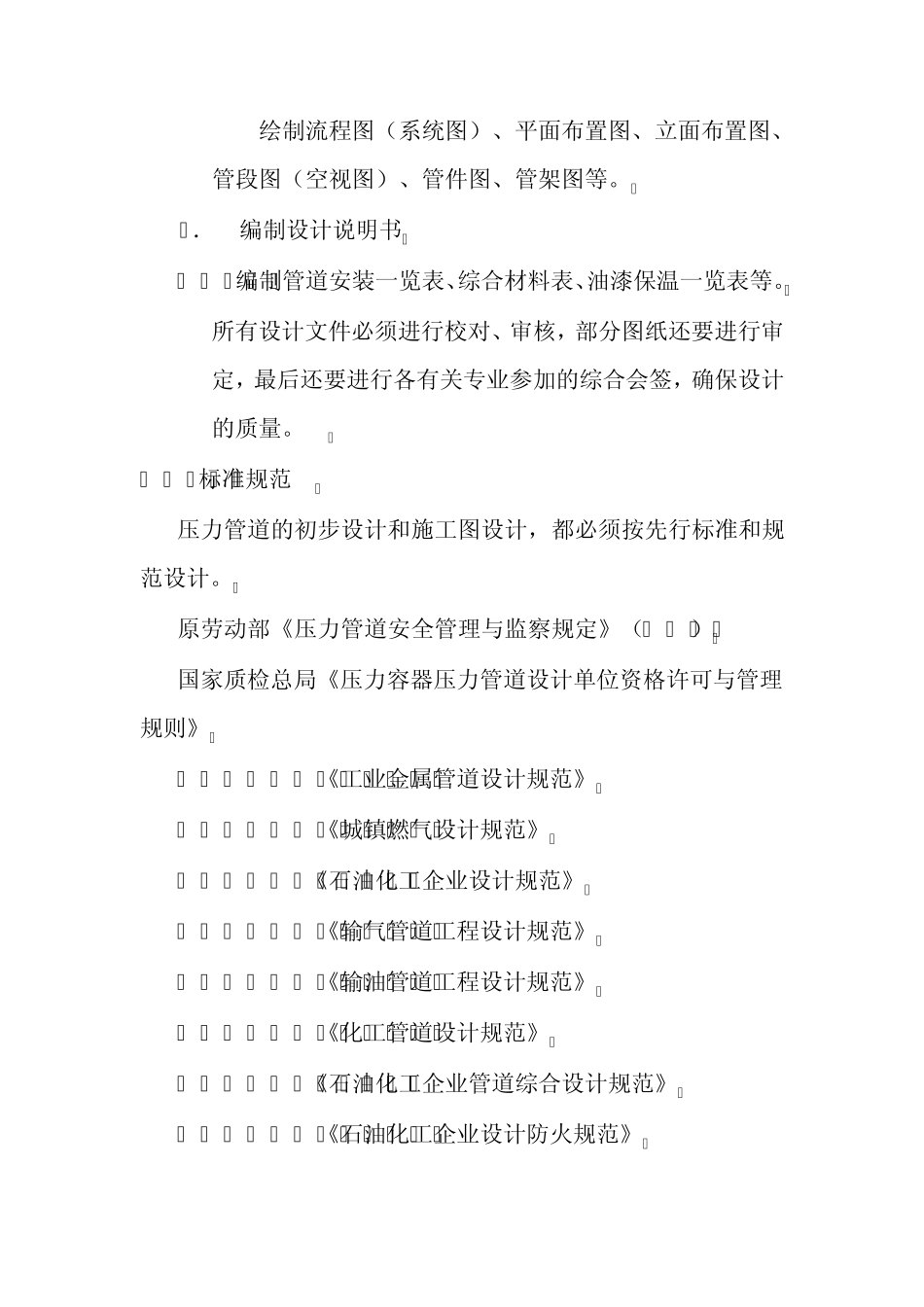

压力管道设计基础 (压力管道考核培训班专题讲座) XXXXX 过程装备研究所 XXXXX 1 概 述 1.1 设计资格 压力管道的安全涉及设计、制造、安装、检验、使用、修理等多个环节，其中设计是“优生”的基础，是能否确保压力管道安全运行的最重要一环。为此必须把好设计关，对设计单位进行资格认证，是确保压力管道设计质量的重要措施。 2002年 8月14日国家质量监督检验检疫局总局颁布实施《压力容器压力管道设计单位资格许可与管理规则》，对压力管道按危险程度分成3类 6个级别。 类 别 级 别 备 注 长输管道 （GA） GA1 国家质检检总局 批准、发证 GA2 公用管道 （GB） GB1 省质量技术监督局 批准、发证 GB2 工业管道 （GC） GC1 国家局批准、发证 GC2 省局批准、发证 1.2 设计程序和主要内容 在我国，工程设计一般分两步进行，首先根据已批准的项目建议书和可行性研究报告（设计前期工作）进行初步设计。初步设计经上级主管部门组织审查、批准后再进行施工图设计。设计主要内容如下： 1．工艺计算 包括物料衡算、热量衡算和水力计算等；按照物料的流量及该物料允许的流速确定管径、管长。 2．管道材料选择 按照不同介质的物理化学性质、压力等级、工作温度等因数确定管子的材料和阀门、法兰等管道附件，初估材料数量。 3．管线的结构设计 包括管线器材的选用（阀门、法兰、管件、补偿器、支吊架） 及隔热、伴热设计。 4．管道的强度计算 包括静载计算（压力、重力）、动载计算（风载、地震）、振动计算、热应力计算。 5．安全装置设计 包括安全阀、爆破片、阻火器。 6．绘制草图和施工图 绘制流程图（系统图）、平面布置图、立面布置图、管段图（空视图）、管件图、管架图等。 7． 编制设计说明书 编制管道安装一览表、综合材料表、油漆保温一览表等。 所有设计文件必须进行校对、审核，部分图纸还要进行审定，最后还要进行各有关专业参加的综合会签，确保设计的质量。 1.3 标准规范 压力管道的初步设计和施工图设计，都必须按先行标准和规范设计。 原劳动部《压力管道安全管理与监察规定》（1996） 国家质检总局《压力容器压力管道设计单位资格许可与管理规则》 GB50316-2000《工业金属管道设计规范》 GB50028-2002《城镇燃气设计规范》 GB5001-1991《石油化工企业设计规范》 GB50251-1994《输气管道工程设计规范》 GB50253-1994《输油管道工程设计规范》 HGJ8-87-1994《...
