视频接口介绍

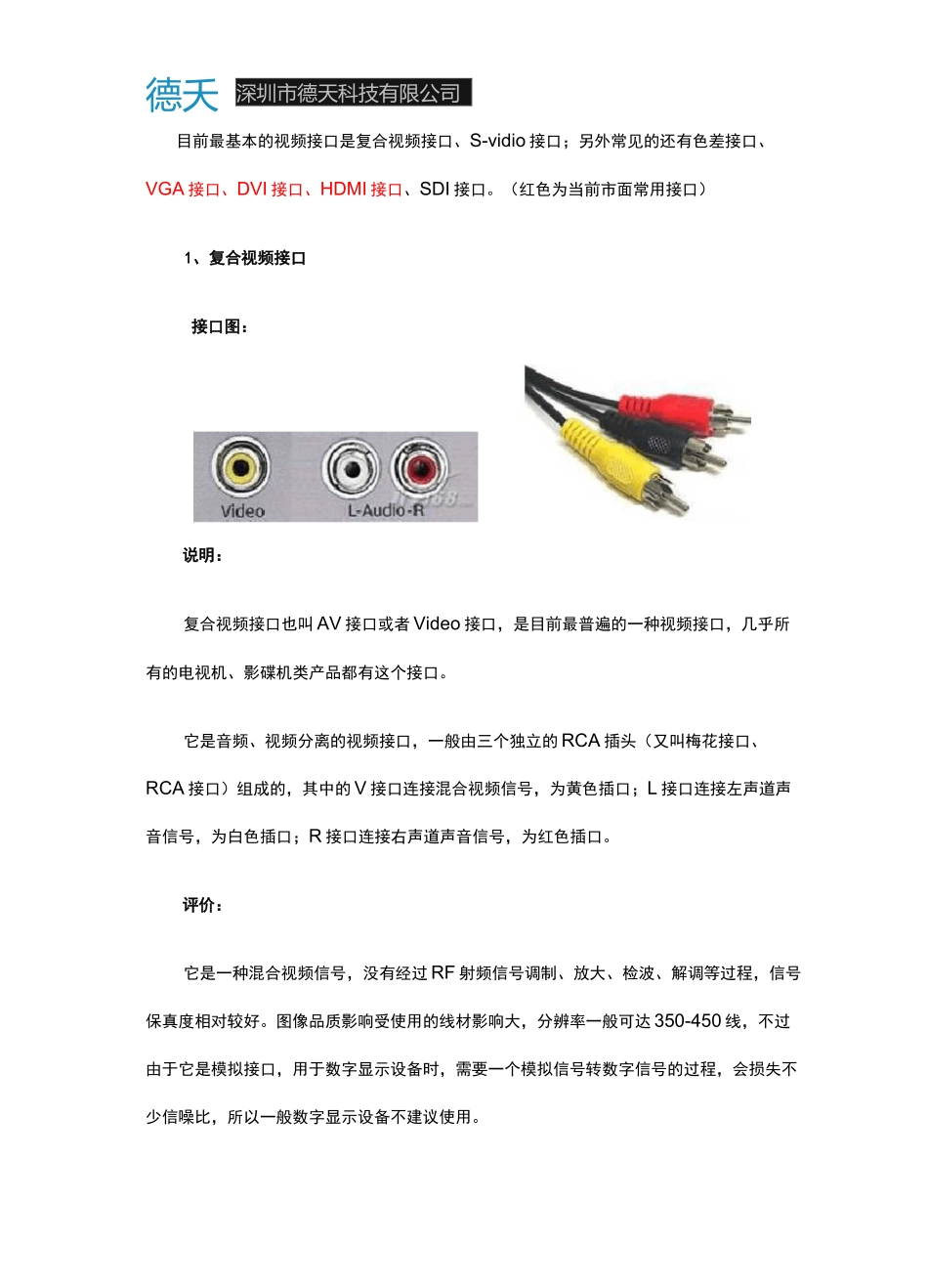

目前最基本的视频接口是复合视频接口、S-vidio 接口；另外常见的还有色差接口、VGA 接口、DVI 接口、HDMI 接口、SDI 接口。（红色为当前市面常用接口）1、复合视频接口接口图：说明：复合视频接口也叫 AV 接口或者 Video 接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。它是音频、视频分离的视频接口，一般由三个独立的 RCA 插头（又叫梅花接口、RCA 接口）组成的，其中的 V 接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R 接口连接右声道声音信号，为红色插口。评价：它是一种混合视频信号，没有经过 RF 射频信号调制、放大、检波、解调等过程，信号保真度相对较好。图像品质影响受使用的线材影响大，分辨率一般可达 350-450 线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。德夭深圳市德天科技有限公司深圳市德天科技有限公司 70755-295956SS■Bib 脱即机弋m 聘 5VIDEO。S-Video 连接规格是由日本人开发的一种规格，S 指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。评价：同 AV 接口相比，由于它不再进行 Y/C 混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内深圳市德天科技有限公司 J0755-295956B8http•伽I 毋iext,心 5信号串扰而产生的图像失真，极大地提高了图像的清晰度。但S-Video 仍要将两路色差信号（CrCb）混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真（这种失真很小但在严格的广播级视频设备下进行测试时仍能发现）。而且由于CrCb 的混合导致色度信号的带宽也有一定的限制，所以S-Video 虽然已经比较优秀，但离完美还相去甚远。S-Video 虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。3、YPbPr/YCbCr 色差接口接口图：深圳市德天科技有限公司 J0755-295956B8http•伽I 毋iext,心 5说明：色差接口是在 S 接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达...
