电容式传感器教案

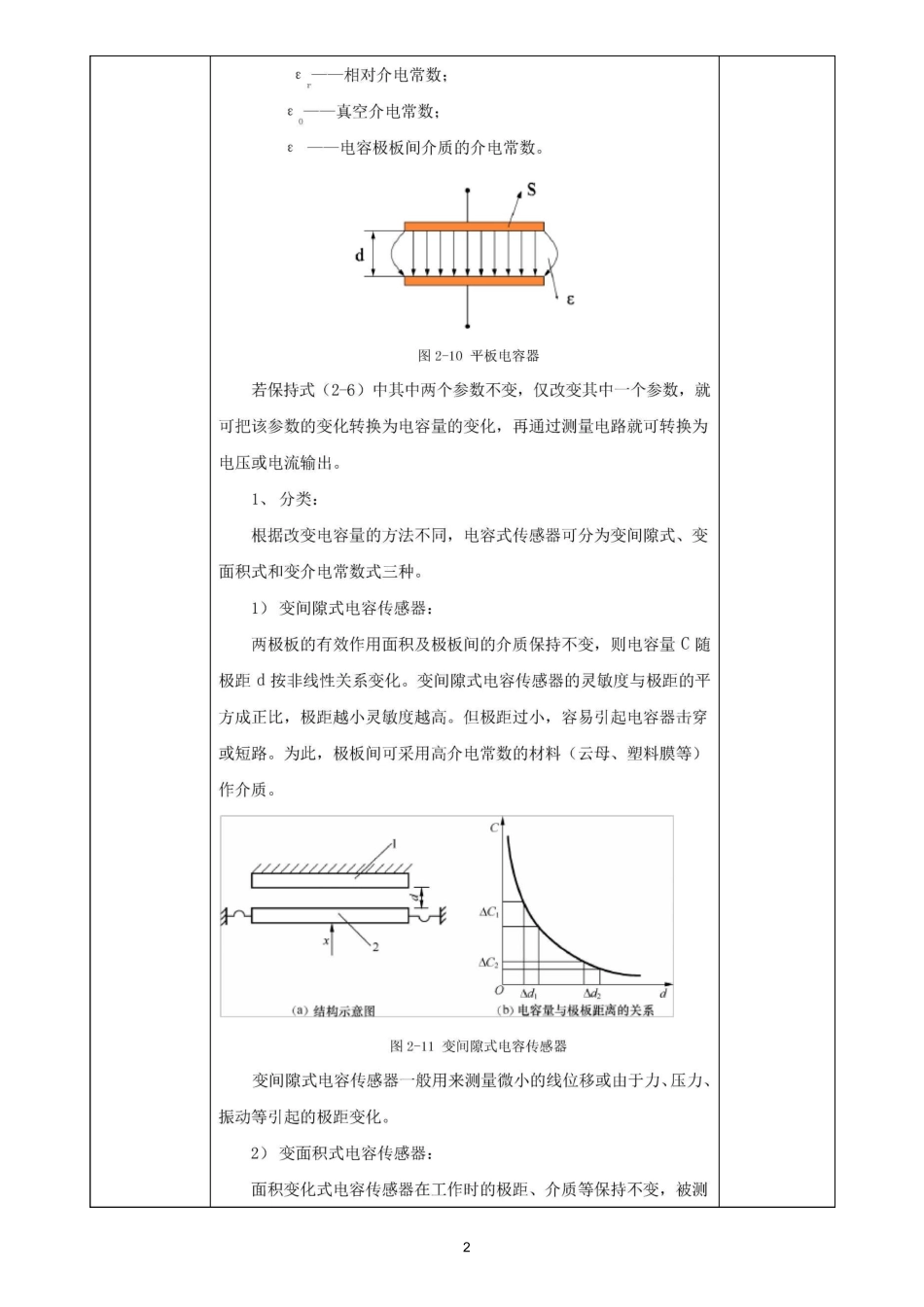

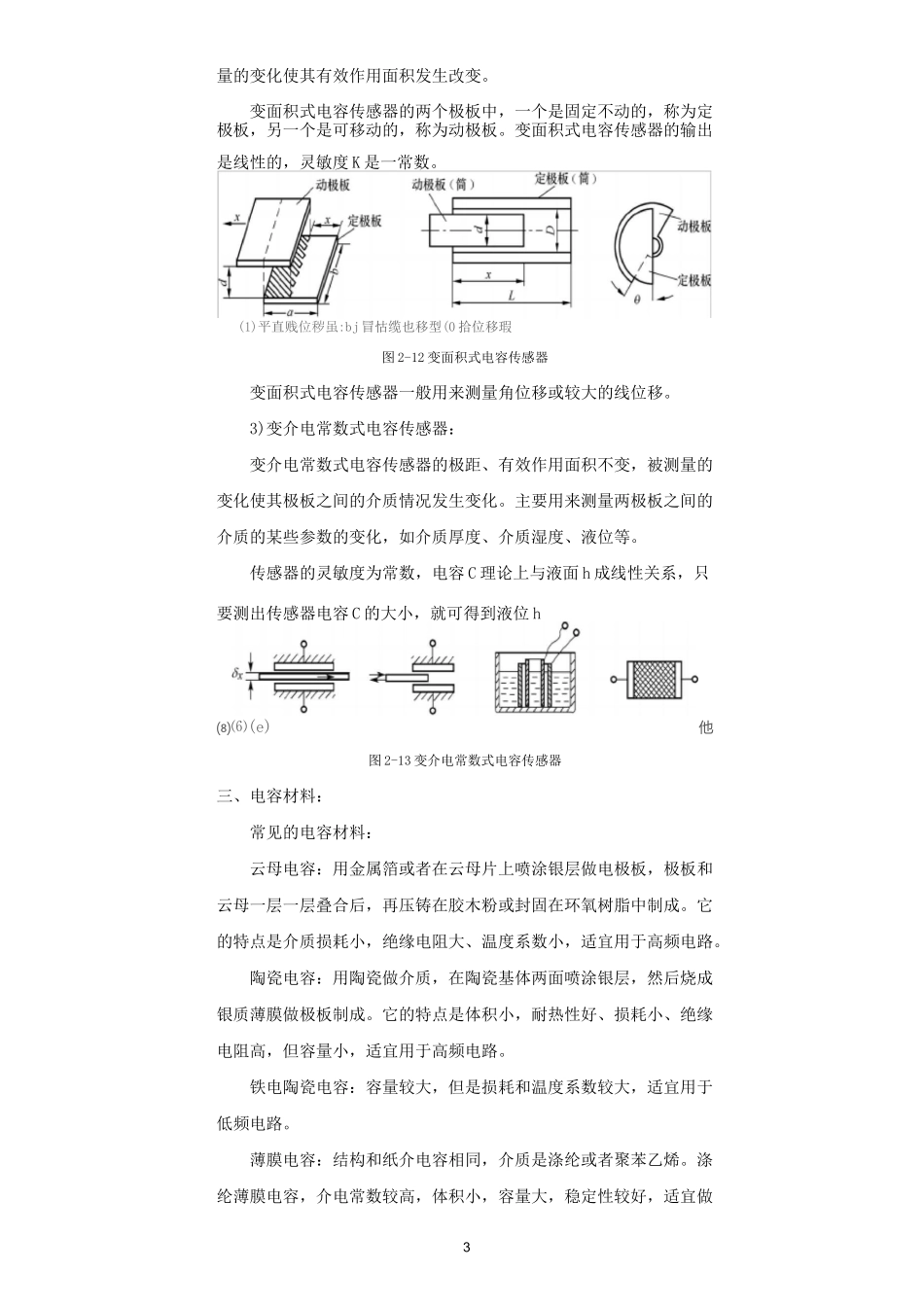

1任课教师授课班级12 秋机电(1)、(2)班课时安排4 个课时专业、层次中职课题内容模块二力传感器任务 3 电容式传感器教学重点1.电容式传感器的工作原理和分类方法。教学难点1. 电容式传感器的测量电路。2.电容式传感器典型应用的工作原理。课程目标1. 学会电容式传感器测力的工作原理。2. 熟悉电容式传感器在实际应用中的工作特点。课的类型新授课教学策略讲授法、多媒体教学教学方法与手段讲授、问答等教学过程设计教学过程及时间分配教学内容教学方法的运用一、组织教学1、点名检查学生出勤情况。2、填写教学记录表。二、导入新课三、新课讲授一、电容式传感器简介：电容式传感器是一种将被测非电量的变化转换成电容量变化，再通过测量电路检测出电容量的变化，转换成电压或电流输出，就可以做出测量力、压力、位移的电容式传感器。电容式传感器具有灵敏度高、稳定性好、结构简单、使用寿命长以及可以进行非接触测量等特点，非常适合在高潮湿、高尘埃及超高低温等恶劣环境下长期使用，二、电容式传感器的工作原理和分类：1、工作原理：中间是绝缘介质的两个平行金属板组成的平板电容器。£S££SC==r0(2_6)dd(26)式中 S 极板相对覆盖面积；23量的变化使其有效作用面积发生改变。变面积式电容传感器的两个极板中，一个是固定不动的，称为定极板，另一个是可移动的，称为动极板。变面积式电容传感器的输出是线性的，灵敏度 K 是一常数。(1)平直贱位秽虽:bj 冒怙缆也移型(0 拾位移瑕图 2-12 变面积式电容传感器变面积式电容传感器一般用来测量角位移或较大的线位移。3)变介电常数式电容传感器：变介电常数式电容传感器的极距、有效作用面积不变，被测量的变化使其极板之间的介质情况发生变化。主要用来测量两极板之间的介质的某些参数的变化，如介质厚度、介质湿度、液位等。传感器的灵敏度为常数，电容 C 理论上与液面 h 成线性关系，只要测出传感器电容 C 的大小，就可得到液位 h⑻⑹(e)他图 2-13 变介电常数式电容传感器三、电容材料：常见的电容材料：云母电容：用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。陶瓷电容：用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。铁电陶瓷电容：...
