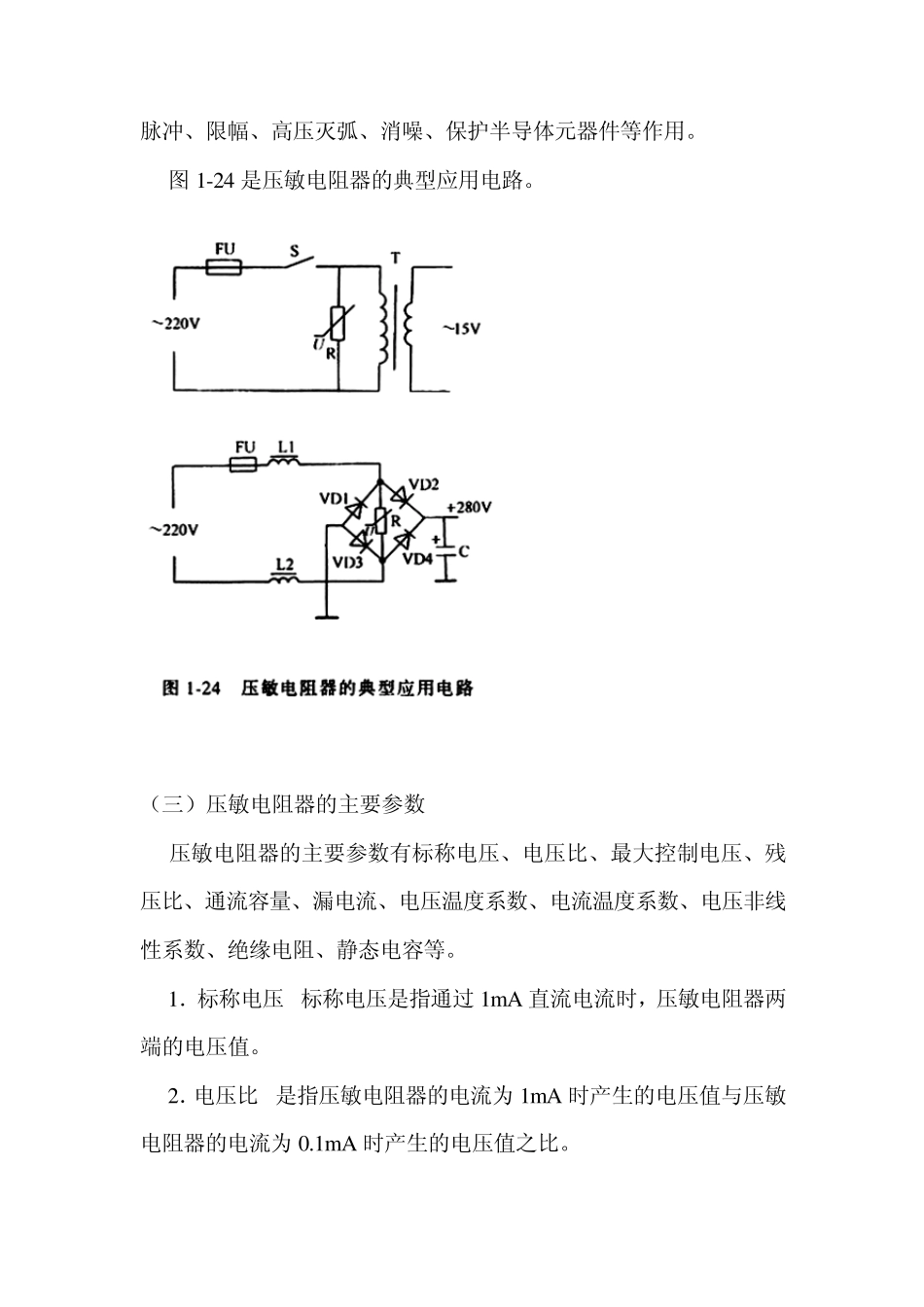

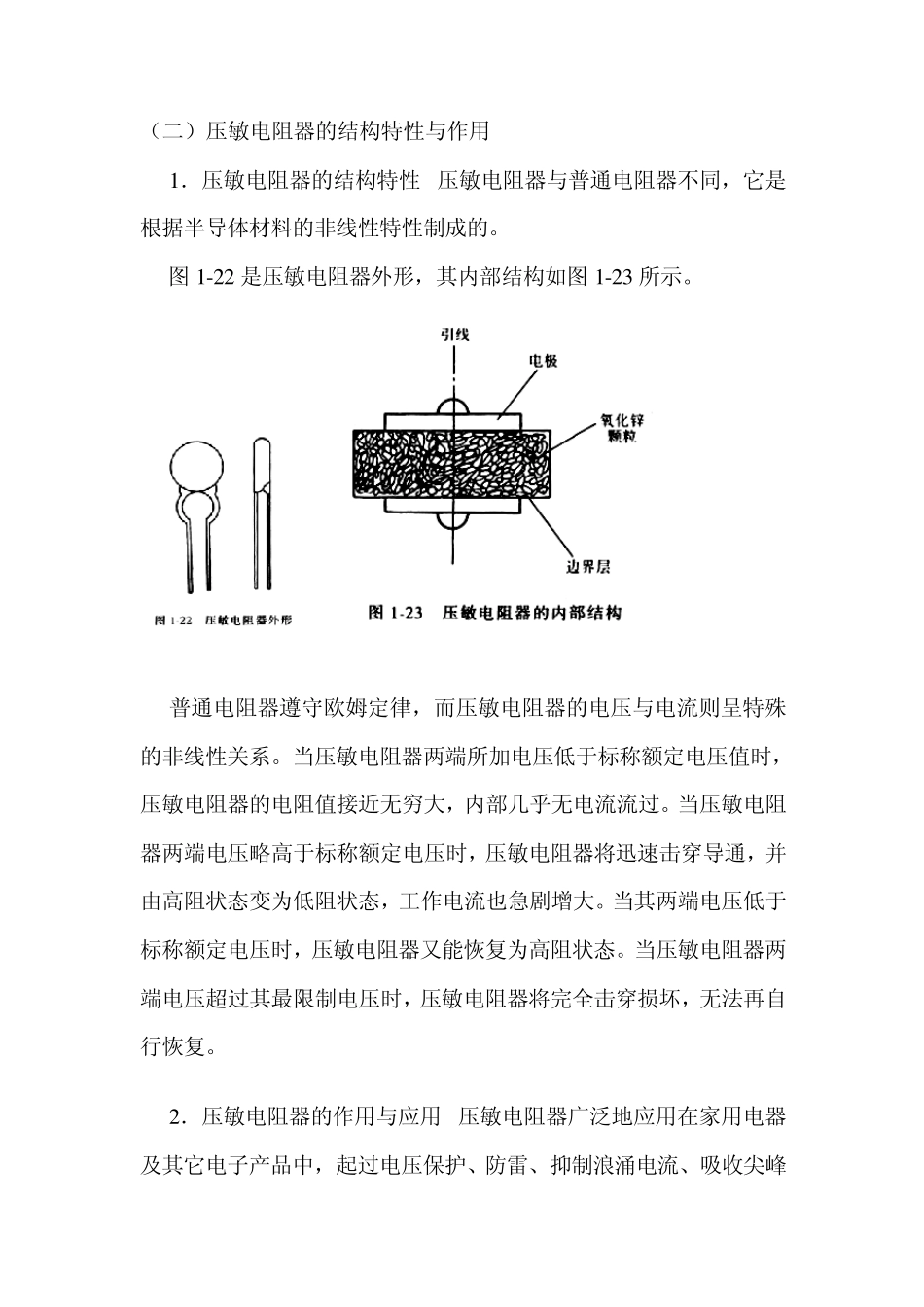

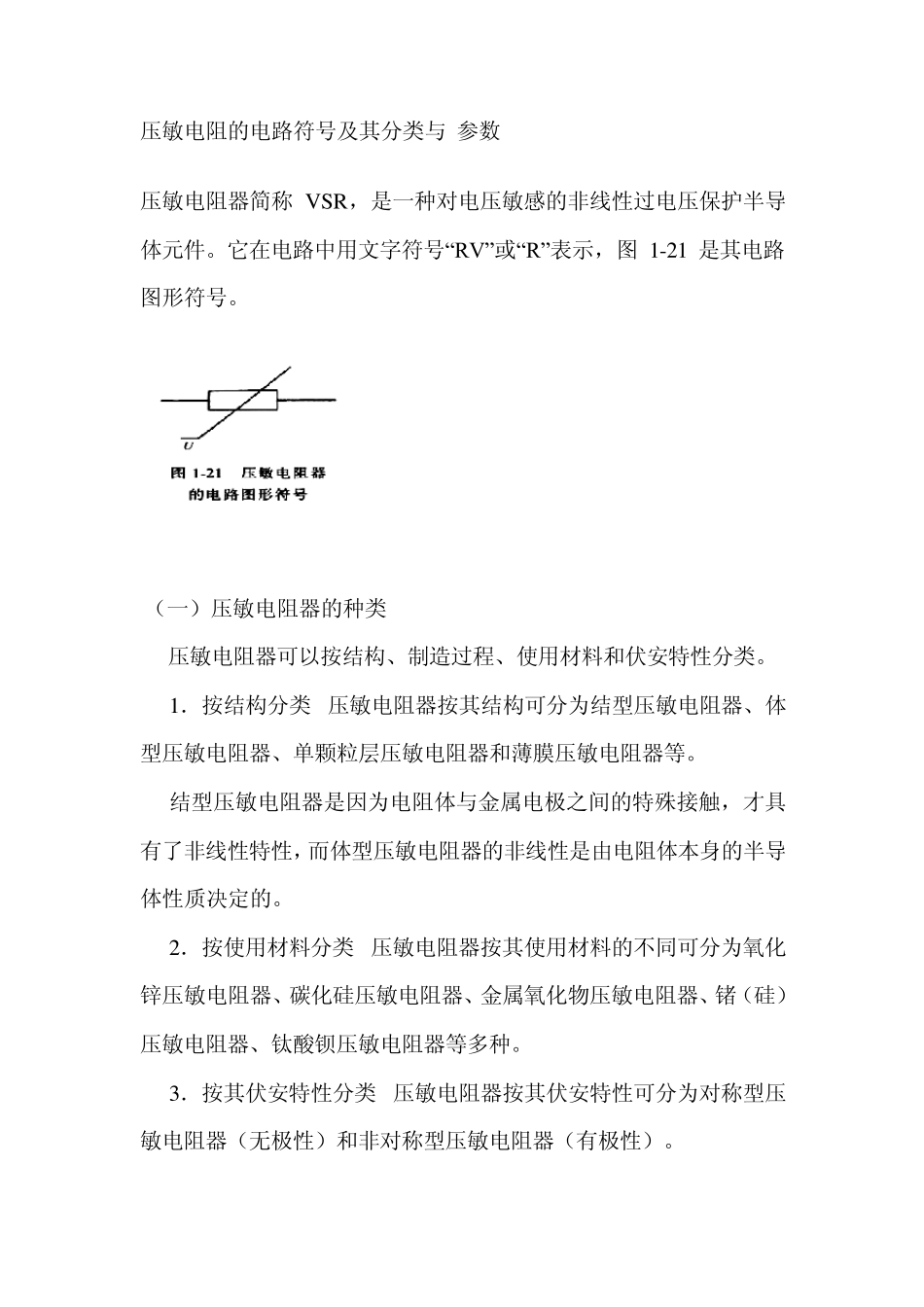

压敏电阻的电路符号及其分类与 参数 压敏电阻器简称V SR，是一种对电压敏感的非线性过电压保护半导体元件。它在电路中用文字符号“RV”或“R”表示，图1-21 是其电路图形符号。 （一）压敏电阻器的种类 压敏电阻器可以按结构、制造过程、使用材料和伏安特性分类。 1．按结构分类 压敏电阻器按其结构可分为结型压敏电阻器、体型压敏电阻器、单颗粒层压敏电阻器和薄膜压敏电阻器等。 结型压敏电阻器是因为电阻体与金属电极之间的特殊接触，才具有了非线性特性，而体型压敏电阻器的非线性是由电阻体本身的半导体性质决定的。 2．按使用材料分类 压敏电阻器按其使用材料的不同可分为氧化锌压敏电阻器、碳化硅压敏电阻器、金属氧化物压敏电阻器、锗（硅）压敏电阻器、钛酸钡压敏电阻器等多种。 3．按其伏安特性分类 压敏电阻器按其伏安特性可分为对称型压敏电阻器（无极性）和非对称型压敏电阻器（有极性）。 （二）压敏电阻器的结构特性与作用 1．压敏电阻器的结构特性 压敏电阻器与普通电阻器不同，它是根据半导体材料的非线性特性制成的。 图1-22 是压敏电阻器外形，其内部结构如图1-23 所示。 普通电阻器遵守欧姆定律，而压敏电阻器的电压与电流则呈特殊的非线性关系。当压敏电阻器两端所加电压低于标称额定电压值时，压敏电阻器的电阻值接近无穷大，内部几乎无电流流过。当压敏电阻器两端电压略高于标称额定电压时，压敏电阻器将迅速击穿导通，并由高阻状态变为低阻状态，工作电流也急剧增大。当其两端电压低于标称额定电压时，压敏电阻器又能恢复为高阻状态。当压敏电阻器两端电压超过其最限制电压时，压敏电阻器将完全击穿损坏，无法再自行恢复。 2．压敏电阻器的作用与应用 压敏电阻器广泛地应用在家用电器及其它电子产品中，起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。 图 1-24 是压敏电阻器的典型应用电路。 （三）压敏电阻器的主要参数 压敏电阻器的主要参数有标称电压、电压比、最大控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。 1．标称电压 标称电压是指通过 1mA 直流电流时，压敏电阻器两端的电压值。 2．电压比 是指压敏电阻器的电流为 1mA 时产生的电压值与压敏电阻器的电流为 0.1mA 时产生的电压值之比。 3．最大限制电压 最大限制电压是指压敏电阻器两端所能承受的最高电...
