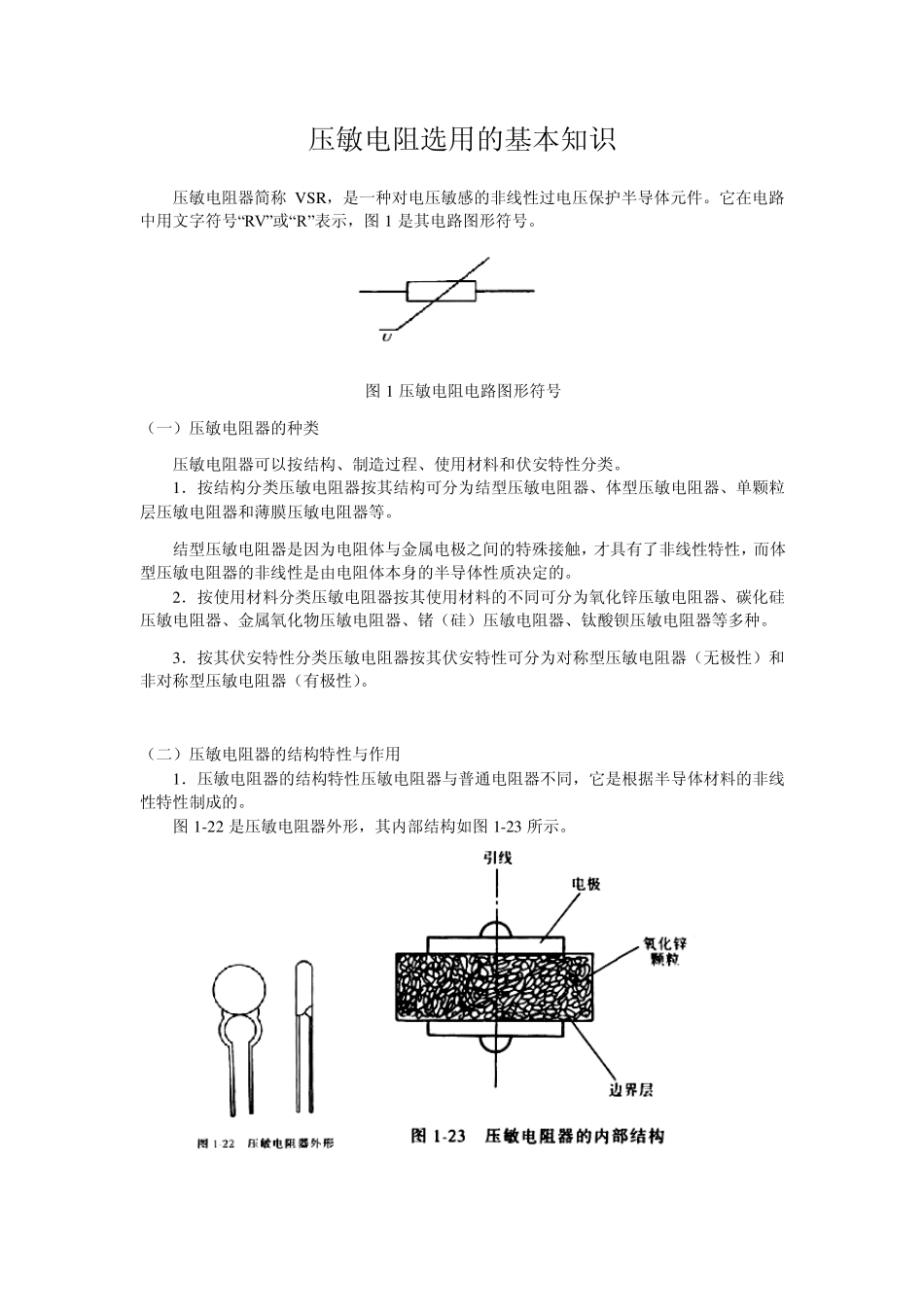

压敏电阻选用的基本知识_第1页
1/9

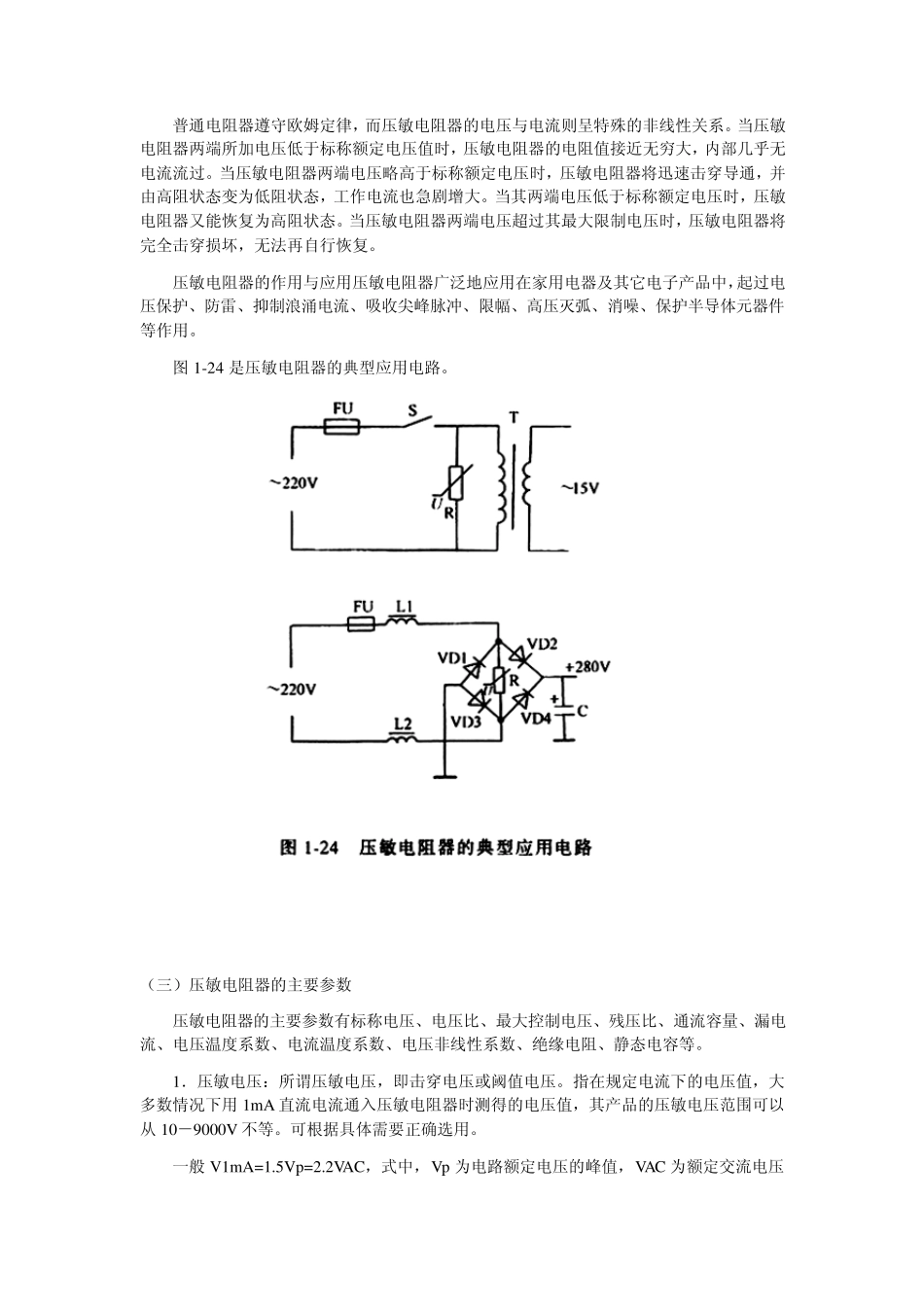

压敏电阻选用的基本知识_第2页
2/9

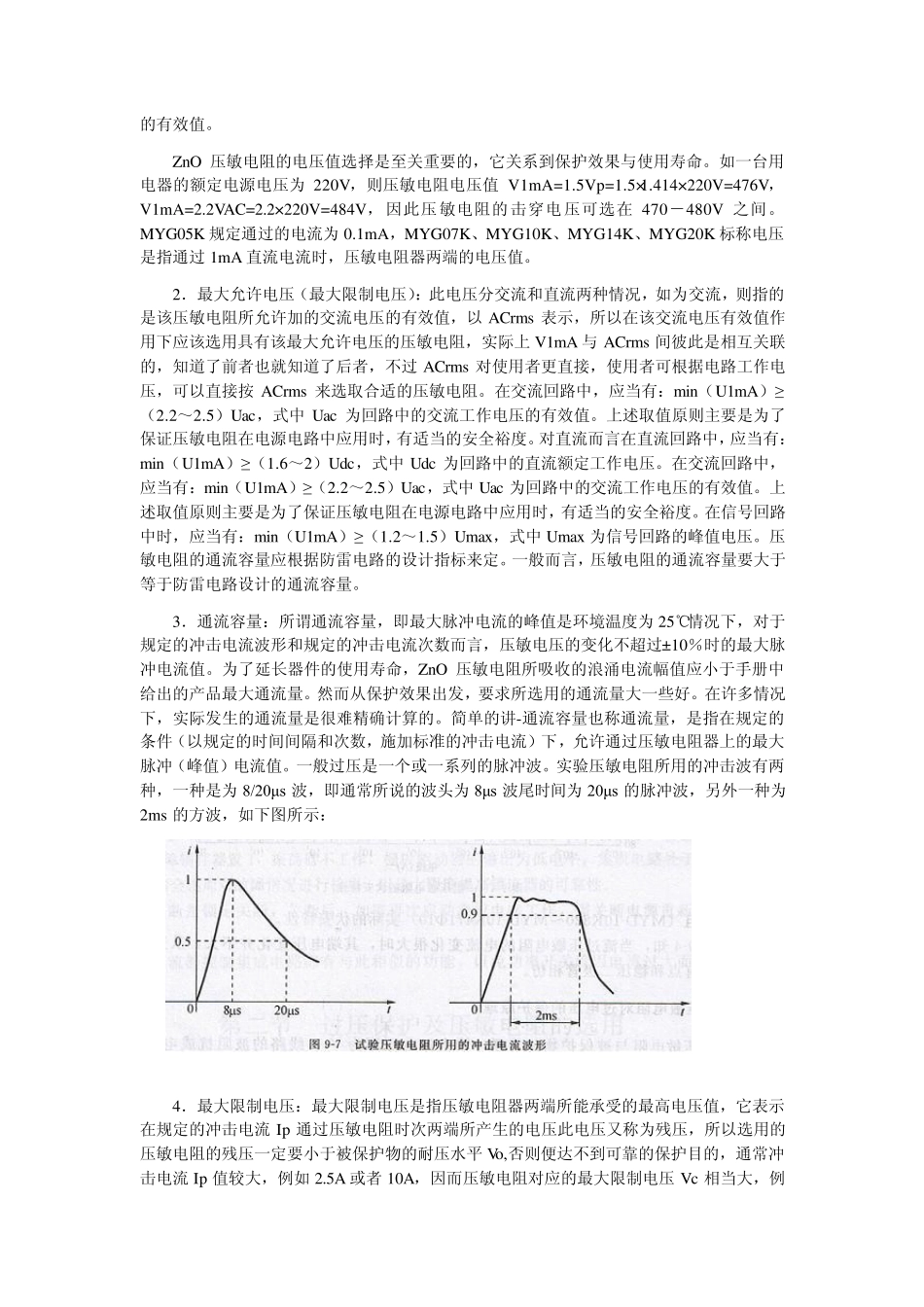

压敏电阻选用的基本知识_第3页
3/9
压敏电阻选用的基本知识 压敏电阻器简称V SR,是一种对电压敏感的非线性过电压保护半导体元件。它在电路中用文字符号“RV”或“R”表示,图1 是其电路图形符号。 图1 压敏电阻电路图形符号 (一)压敏电阻器的种类 压敏电阻器可以按结构、制造过程、使用材料和伏安特性分类。 1.按结构分类压敏电阻器按其结构可分为结型压敏电阻器、体型压敏电阻器、单颗粒层压敏电阻器和薄膜压敏电阻器等。 结型压敏电阻器是因为电阻体与金属电极之间的特殊接触,才具有了非线性特性,而体型压敏电阻器的非线性是由电阻体本身的半导体性质决定的。 2.按使用材料分类压敏电阻器按其使用材料的不同可分为氧化锌压敏电阻器、碳化硅压敏电阻器、金属氧化物压敏电阻器、锗(硅)压敏电阻器、钛酸钡压敏电阻器等多种。 3.按其伏安特性分类压敏电阻器按其伏安特性可分为对称型压敏电阻器(无极性)和非对称型压敏电阻器(有极性)。 (二)压敏电阻器的结构特性与作用 1.压敏电阻器的结构特性压敏电阻器与普通电阻器不同,它是根据半导体材料的非线性特性制成的。 图1-22 是压敏电阻器外形,其内部结构如图1-23 所示。 普通电阻器遵守欧姆定律,而压敏电阻器的电压与电流则呈特殊的非线性关系。当压敏电阻器两端所加电压低于标称额定电压值时,压敏电阻器的电阻值接近无穷大,内部几乎无电流流过。当压敏电阻器两端电压略高于标称额定电压时,压敏电阻器将迅速击穿导通,并由高阻状态变为低阻状态,工作电流也急剧增大。当其两端电压低于标称额定电压时,压敏电阻器又能恢复为高阻状态。当压敏电阻器两端电压超过其最大限制电压时,压敏电阻器将完全击穿损坏,无法再自行恢复。 压敏电阻器的作用与应用压敏电阻器广泛地应用在家用电器及其它电子产品中,起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。 图 1-24 是压敏电阻器的典型应用电路。 (三)压敏电阻器的主要参数 压敏电阻器的主要参数有标称电压、电压比、最大控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。 1.压敏电压:所谓压敏电压,即击穿电压或阈值电压。指在规定电流下的电压值,大多数情况下用1mA 直流电流通入压敏电阻器时测得的电压值,其产品的压敏电压范围可以从 10-9000V 不等。可根据具体需要正确选用。 一般 V1mA=1.5Vp=2.2VAC,式中,Vp为电路...
