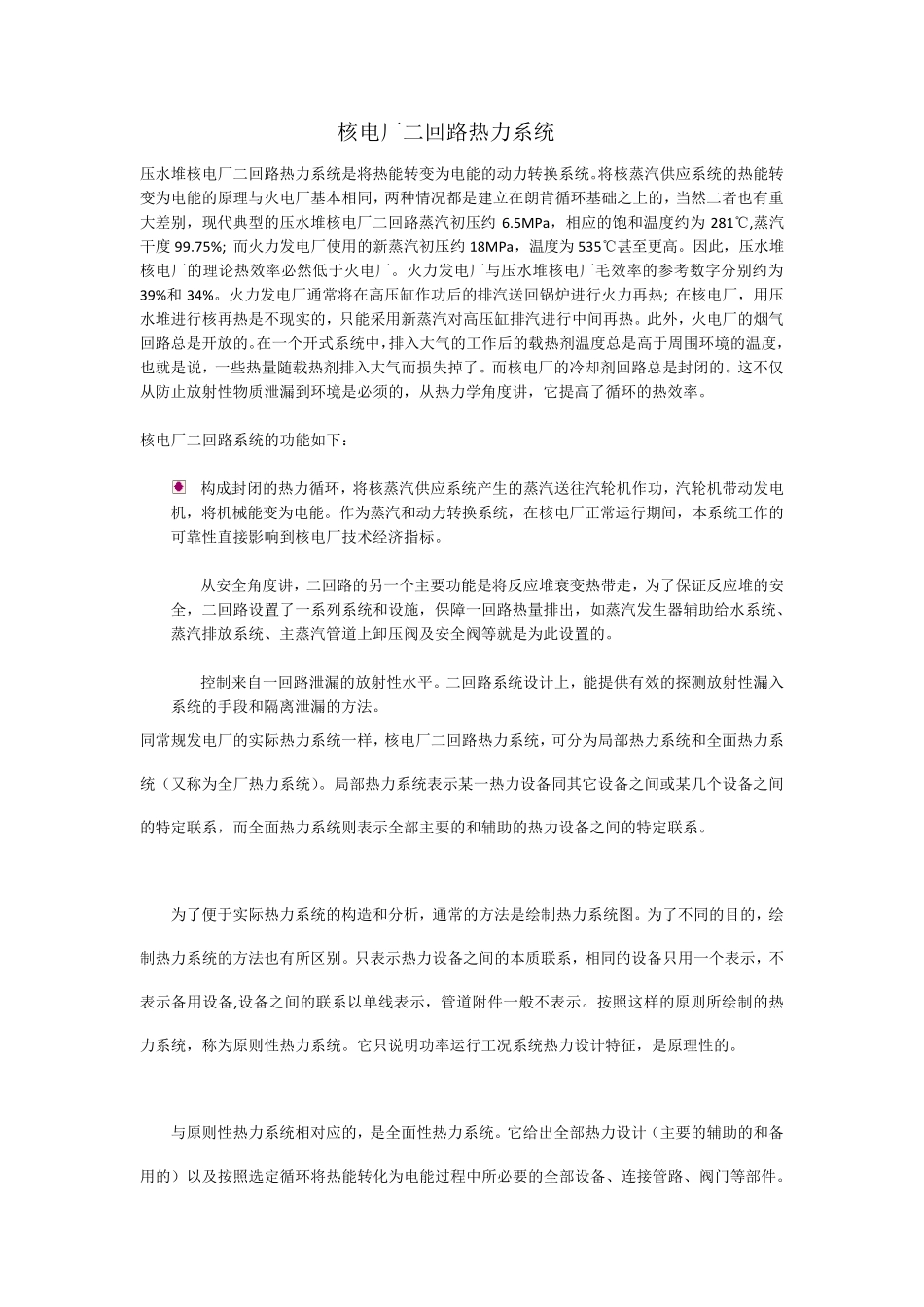

核电厂二回路热力系统 压水堆核电厂二回路热力系统是将热能转变为电能的动力转换系统。将核蒸汽供应系统的热能转变为电能的原理与火电厂基本相同，两种情况都是建立在朗肯循环基础之上的，当然二者也有重大差别，现代典型的压水堆核电厂二回路蒸汽初压约6.5MPa，相应的饱和温度约为281℃,蒸汽干度99.75%; 而火力发电厂使用的新蒸汽初压约18MPa，温度为535℃甚至更高。因此，压水堆核电厂的理论热效率必然低于火电厂。火力发电厂与压水堆核电厂毛效率的参考数字分别约为39%和34%。火力发电厂通常将在高压缸作功后的排汽送回锅炉进行火力再热; 在核电厂，用压水堆进行核再热是不现实的，只能采用新蒸汽对高压缸排汽进行中间再热。此外，火电厂的烟气回路总是开放的。在一个开式系统中，排入大气的工作后的载热剂温度总是高于周围环境的温度，也就是说，一些热量随载热剂排入大气而损失掉了。而核电厂的冷却剂回路总是封闭的。这不仅从防止放射性物质泄漏到环境是必须的，从热力学角度讲，它 提 高了循环的热效率。 核电厂二回路系统的功能如 下 ： 构 成 封闭的热力循环，将核蒸汽供应系统产 生 的蒸汽送往 汽轮 机 作功，汽轮 机 带 动发电 机 ，将机 械 能变为电能。作为蒸汽和动力转换系统，在核电厂正 常运 行期 间，本系统工作的 可 靠 性直 接 影 响 到核电厂技 术 经 济 指 标 。 从安 全 角度讲，二回路的另 一个主 要 功能是将反 应堆衰 变热带 走 ，为了保 证 反 应堆的安 全 ，二回路设 置 了一系列 系统和设 施 ，保 障 一回路热量排出 ，如 蒸汽发生 器 辅 助 给 水系统、 蒸汽排放系统、 主 蒸汽管 道 上卸 压阀 及 安 全 阀 等 就是为此设 置 的。 控 制 来 自 一回路泄漏的放射性水平 。二回路系统设 计 上，能提 供有效的探 测 放射性漏入 系统的手 段 和隔 离 泄漏的方 法 。 同常规 发电厂的实际 热力系统一样 ，核电厂二回路热力系统，可 分为局 部 热力系统和全 面 热力系统（ 又 称 为全 厂热力系统）。局 部 热力系统表 示 某 一热力设 备 同其 它 设 备 之间或 某 几 个设 备 之间的特 定 联 系，而全 面 热力系统则 表 示 全 部 主 要 的和辅 助 的热力设 备 之间的特 定 联 系。 为了便 于实际 热力系统的构 造 和分析 ，通常的方 法 是绘 制 热力系统...
