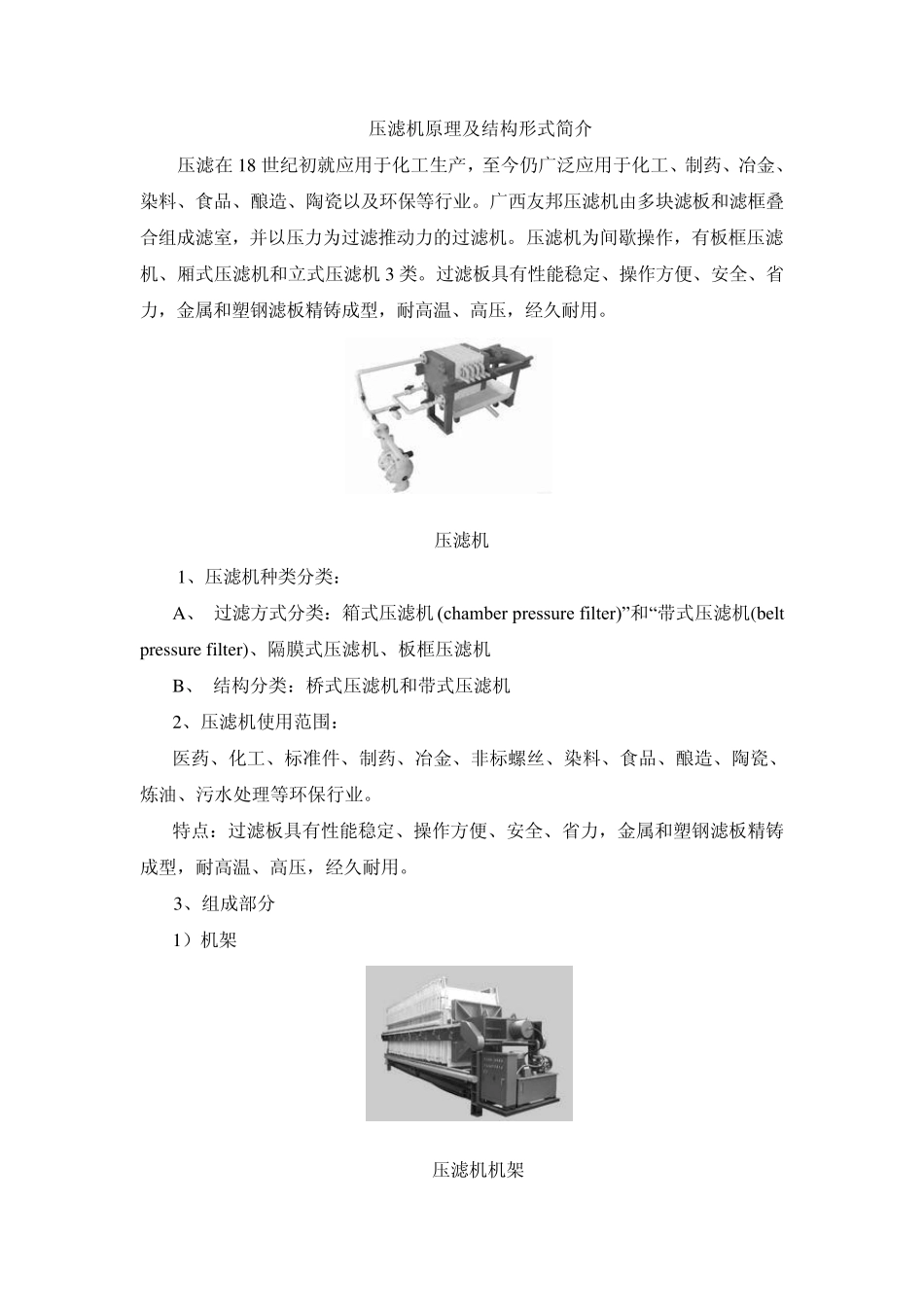

压滤机原理及结构形式简介 压滤在18 世纪初就应用于化工生产，至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。广西友邦压滤机由多块滤板和滤框叠合组成滤室，并以压力为过滤推动力的过滤机。压滤机为间歇操作，有板框压滤机、厢式压滤机和立式压滤机3 类。过滤板具有性能稳定、操作方便、安全、省力，金属和塑钢滤板精铸成型，耐高温、高压，经久耐用。 压滤机 1、压滤机种类分类： A、 过滤方式分类：箱式压滤机(chamber pressure filter)” 和“ 带式压滤机(belt pressu re filter)、隔膜式压滤机、板框压滤机 B、 结构分类：桥式压滤机和带式压滤机 2、压滤机使用范围： 医药、化工、标准件、制药、冶金、非标螺丝、染料、食品、酿造、陶瓷、炼油、污水处理等环保行业。 特点：过滤板具有性能稳定、操作方便、安全、省力，金属和塑钢滤板精铸成型，耐高温、高压，经久耐用。 3、组成部分 1）机架 压滤机机架 机架是压滤机的基础部件，两端是止推板和压紧头，两侧的大梁将二者连执着起来，大梁用以支撑滤 压滤机滤布 板、滤框和压紧板。为了满足高级卫生需要，机架需要包上不锈钢。杭州格恩特的包不锈钢技术可做参考，其质量可满足欧洲客户的需要。 A、止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料 孔，四个角还有四个孔，上两角的孔是洗涤液或压榨气体进口，下两角为出口（暗流结构还是滤液出口） B、压紧板：用以压紧滤板滤框，两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。 C、大梁：是承重构件，根据使用环境防腐的要求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。 2）压紧机构 手动压紧、机械压紧、液压压紧。 A、手动压紧：是以螺旋式机械千斤顶推动压紧板将滤板压紧。 B、机械压紧：压紧机构由电动机（配置先进的过载保护器）减速器、齿轮付、丝杆和固定 螺母组成。压紧时，电动机正转，带动减速器、齿轮付，使丝杆在固定丝母中转动，推动压紧板将滤板、滤框压紧。当压紧力越来越大时，电机负载电流增大，当大到保护器设定的电流值时，达到最大压紧力，电机切断电源，停止转动，由于丝杆和固定丝母有可靠的自锁螺旋角，能可靠地保证工作过程中的压紧状态，退回时，电机反转，当压紧板上的压块，触压到行程开关时退回停止。 C、液压压紧：液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连 接...
