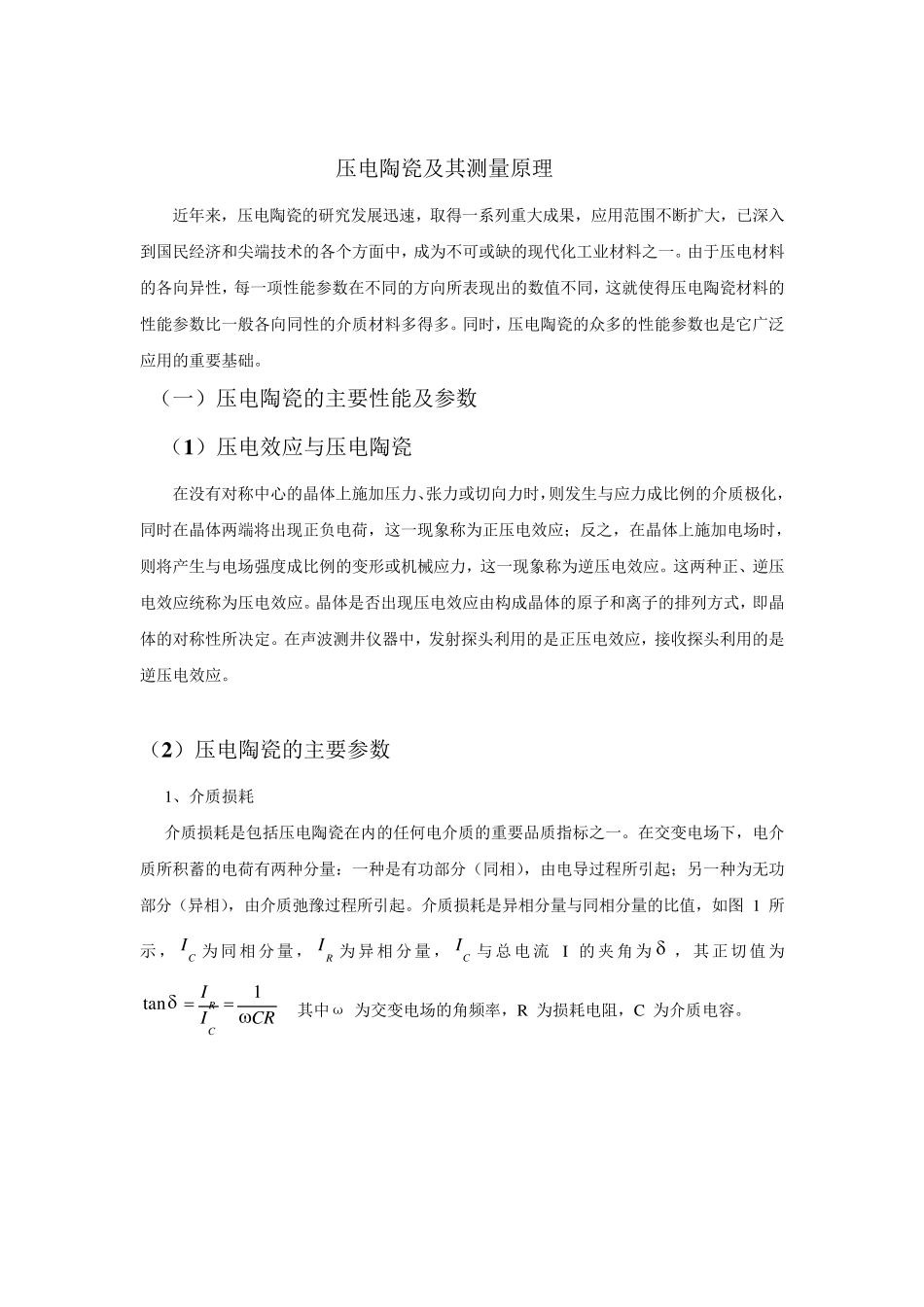

压电陶瓷及其测量原理 近年来，压电陶瓷的研究发展迅速，取得一系列重大成果，应用范围不断扩大，已深入到国民经济和尖端技术的各个方面中，成为不可或缺的现代化工业材料之一。由于压电材料的各向异性，每一项性能参数在不同的方向所表现出的数值不同，这就使得压电陶瓷材料的性能参数比一般各向同性的介质材料多得多。同时，压电陶瓷的众多的性能参数也是它广泛应用的重要基础。 （一）压电陶瓷的主要性能及参数 （1 ）压电效应与压电陶瓷 在没有对称中心的晶体上施加压力、张力或切向力时，则发生与应力成比例的介质极化，同时在晶体两端将出现正负电荷，这一现象称为正压电效应；反之，在晶体上施加电场时，则将产生与电场强度成比例的变形或机械应力，这一现象称为逆压电效应。这两种正、逆压电效应统称为压电效应。晶体是否出现压电效应由构成晶体的原子和离子的排列方式，即晶体的对称性所决定。在声波测井仪器中，发射探头利用的是正压电效应，接收探头利用的是逆压电效应。 （2 ）压电陶瓷的主要参数 1、介质损耗 介质损耗是包括压电陶瓷在内的任何电介质的重要品质指标之一。在交变电场下，电介质所积蓄的电荷有两种分量：一种是有功部分（同相），由电导过程所引起；另一种为无功部分（异相），由介质弛豫过程所引起。介质损耗是异相分量与同相分量的比值，如图 1 所示，CI为同相分量，RI为 异相分量，CI与 总电流 I 的 夹角为 ， 其正切 值为CRIICR1tan 其中ω 为交变电场的角频率，R 为损耗电阻，C 为介质电容。 图 1 交流电路中电压-电流矢量图（有损耗时） 2、机械品质因数 机械品质因数是描述压电陶瓷在机械振动时，材料内部能量消耗程度的一个参数，它也是衡量压电陶瓷材料性能的一个重要参数。机械品质因数越大，能量的损耗越小。产生能量损耗的原因在于材料的内部摩擦。机械品质因数mQ 的定义为： π2的机械能谐振时振子每周所 损失能谐振时振子储存的机械mQ 机械品质因数可根据等效电路计算而得 11111RLCRQssm 式中1R 为等效电阻（Ω），s 为串联谐振角频率（Hz），1C 为振子谐振时的等效电容（F），1L 为振子谐振时的等效电感。mQ 与其它参数之间的关系将在后续详细推导。 不同的压电器件对压电陶瓷材料的mQ 值的要求不同，在大多数的场合下（包括声波测井的压电陶瓷探头），压电陶瓷器件要求压电陶瓷的mQ 值要高。 3、压电常数 压电陶瓷具有压电性，...
