压缩机试车方案

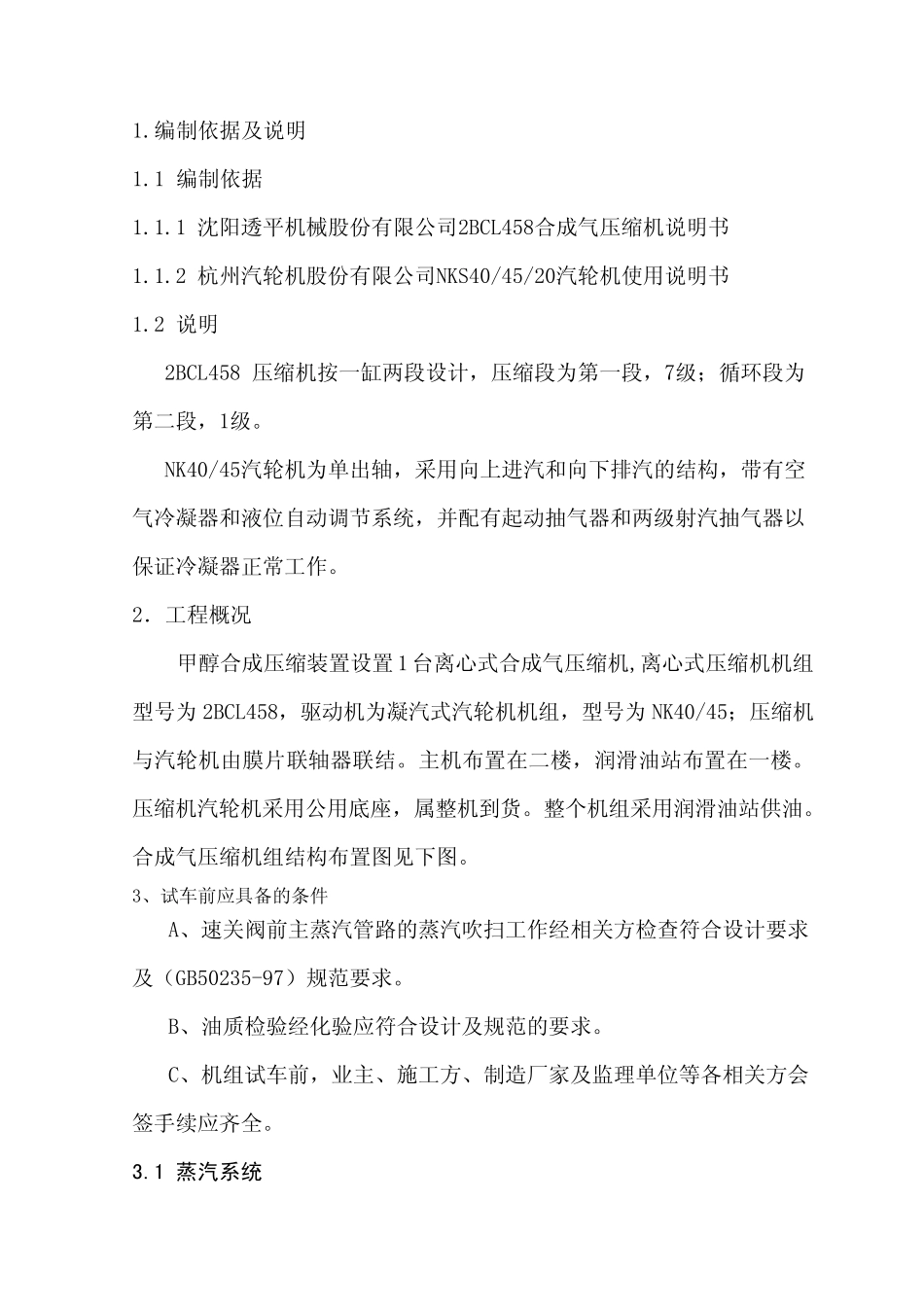

1.编制依据及说明 1.1 编制依据 1.1.1 沈阳透平机械股份有限公司2BCL458合成气压缩机说明书 1.1.2 杭州汽轮机股份有限公司NKS40/45/20汽轮机使用说明书 1.2 说明 2BCL458 压缩机按一缸两段设计，压缩段为第一段，7级；循环段为第二段，1级。 NK40/45汽轮机为单出轴，采用向上进汽和向下排汽的结构，带有空气冷凝器和液位自动调节系统，并配有起动抽气器和两级射汽抽气器以保证冷凝器正常工作。 2．工程概况 甲醇合成压缩装置设置1 台离心式合成气压缩机,离心式压缩机机组型号为2BCL458，驱动机为凝汽式汽轮机机组，型号为NK40/45；压缩机与汽轮机由膜片联轴器联结。主机布置在二楼，润滑油站布置在一楼。压缩机汽轮机采用公用底座，属整机到货。整个机组采用润滑油站供油。合成气压缩机组结构布置图见下图。 3、试车前应具备的条件 A、速关阀前主蒸汽管路的蒸汽吹扫工作经相关方检查符合设计要求及（GB50235-97）规范要求。 B、油质检验经化验应符合设计及规范的要求。 C、机组试车前，业主、施工方、制造厂家 及监 理 单位等 各 相关方会签 手 续 应齐 全 。 3.1 蒸汽系统 速关阀前主蒸汽管路隔离阀及旁路阀关闭。速关阀、调节阀关闭。主蒸汽管及抽汽管路排气疏水阀开，汽缸、平衡管及抽汽管路接至疏水膨胀箱管路上的疏水阀关闭。轴封供气管路进汽阀、疏水阀关闭。抽气速关阀、隔离阀关闭。抽气器进气阀、空气门及疏水阀关闭。 合成气压缩机组结构布置 3.2 油系统 油质检验合格。油箱油位正常。油泵进、出口隔离阀以及冷油器和滤油器的进出阀门均为开启状态；冷油器、滤油器的切换阀处于单侧工作位置；冷油器的进水阀关闭，出水阀打开。油箱油温若低于20℃需用加热器进行加热或使油泵提前投入运转来提高油温，汽轮机起动时轴承进油温度必须≥35℃。开动油泵：起动电动主油泵。油泵运转后，振动、声响正常，出口油压稳定，调节油油压≥0.8Mpa，润滑油总管油压约0.25Mpa。从各回油视窗观察各轴承回油是否正常，检查所有油管路接口无漏油。起动排油烟机，在油箱、回油箱、回油管及轴承座内腔形成微弱负压，正常运行时，一般为5～10mm 水柱，汽轮机起动前，油箱真空 可 略 高 于 此 值 ， 若 真 空 度 过 高 ， 则 会 有 大 量 不 洁 空 气 和 蒸 汽 被 吸 入 油 系统 。 3.3 凝汽系统 3． 3.1 排 汽 通 往 公 用 凝 汽 器 的 汽 轮 机 ， 排 汽 真 空 ...
