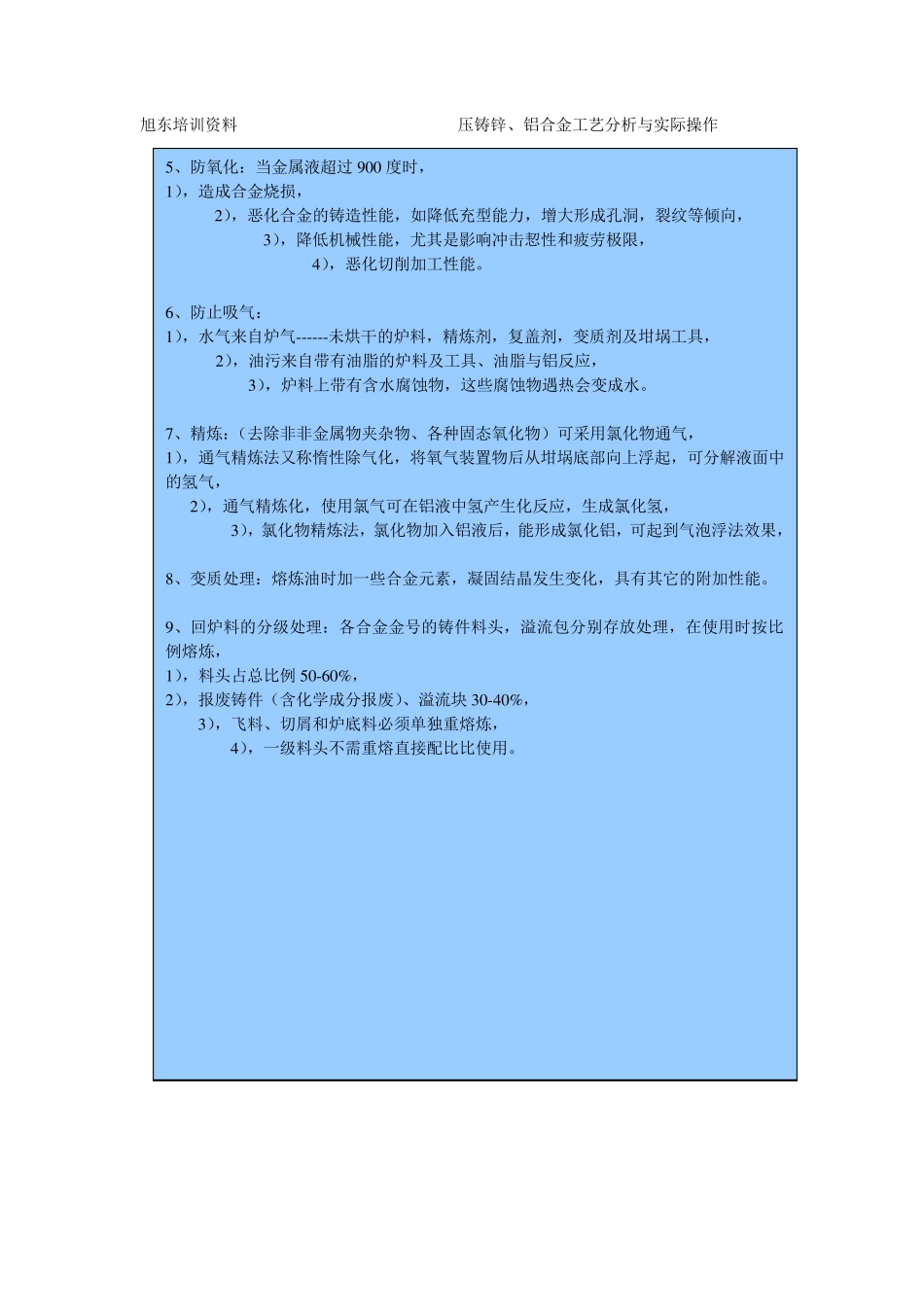

旭东培训资料 压铸锌、铝合金工艺分析与实际操作 主讲师：杨序东 旭东培训咨询公司 旭东培训资料 压铸锌、铝合金工艺分析与实际操作 一、压铸铝合金及熔炼 1、 铝合金分类 铝硅合金系列（AL-SI） 铝铜合金系列（AL-CU） 铝镁合金系列（AL-MG） 铝锌合金系列（AL-ZN） 其中：ZL 表示铸造铝： 如：ZL101、 ZL202、 ZL301 及ZL401， ‘1’表示铝硅系类，‘2’表示铝铜硅类，‘3’表示铝镁类，‘4’表示铝锌类。 各类铝合金牌号所含化学成份，机械性能及应范围，工艺性、物理性能（国家压铸铝合金标准）。 2、 各类铸铝合金性能特点 铸造性能好， 密度小（2.5-2.9 克/厘米）， 比强度(sb/r)高， 耐蚀性、耐磨性、导热性和导电性好， 铝硅系合金有粘模性倾向， 切削性能较差， 对金属坩埚腐蚀性严重， 体积收缩率大， 易产生缩孔。 铝硅类合金（SI 大于 5%），硅相很大的凝固潜热（为 393 卡/克、铝为 94 卡/克）。 铝铜类合金（CU 大于 4%），铜耐热性好，室温机械性能高。 铝镁类合金（MG 大于 5%），镁机械性能好，在海水等介质中抗腐蚀性好。 铝锌类合金（ZN 大于 10%），锌流动性能好，利于充填，锌含量高强度大，塑性低。 3、压铸铝合金中各类元素的作用与影响 硅：在铝合金中主要元素，它能改善合金的铸造性能，硅与铝能组成固熔体。 镁：可提高强度和屈服极限，切削加工性，耐腐蚀性。 锌：锌可提高流动性，增加热脆性，降低耐蚀性。 铁：当铁含量在工作上 6%以下时，可减轻粘附模具。 锰：锰在铝合金中能减少铁的有害影响，将铁片状化成针片状组织变为细密的晶体组织，5%适中。 镍：可提高强度和硬度，降低耐蚀性，与铁有同样效果。 钛：可细化晶粒组织，提高机械性能，降低合金热裂倾响。 4、铝合金的熔炼 熔炼好的合金必须具备三个条件： 1），化学成份符合标准，成份匀均，2），气体、氧化杂质、熔剂夹灰少、不致在铸件中形成气孔，3），当熔炼温度过高可选用石墨坩埚和非铁工具。 涂料可以自行配制也可以辅料供应商采购，坩埚、工具使用时预热 120-200 度，在表面涂刷二至三次，在经过 200 至 300 度温度烘干排除水份。 旭东培训资料 压铸锌、铝合金工艺分析与实际操作 5 、防氧化：当金属液超过 9 0 0 度时， 1 ），造成合金烧损， 2 ），恶化合金的铸造性能，如降低充型能力，增大形成孔洞，裂纹等倾向， 3 ），降低机械性能，尤其是影响冲击恝性和疲...
