电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

原料理化指标内控标准

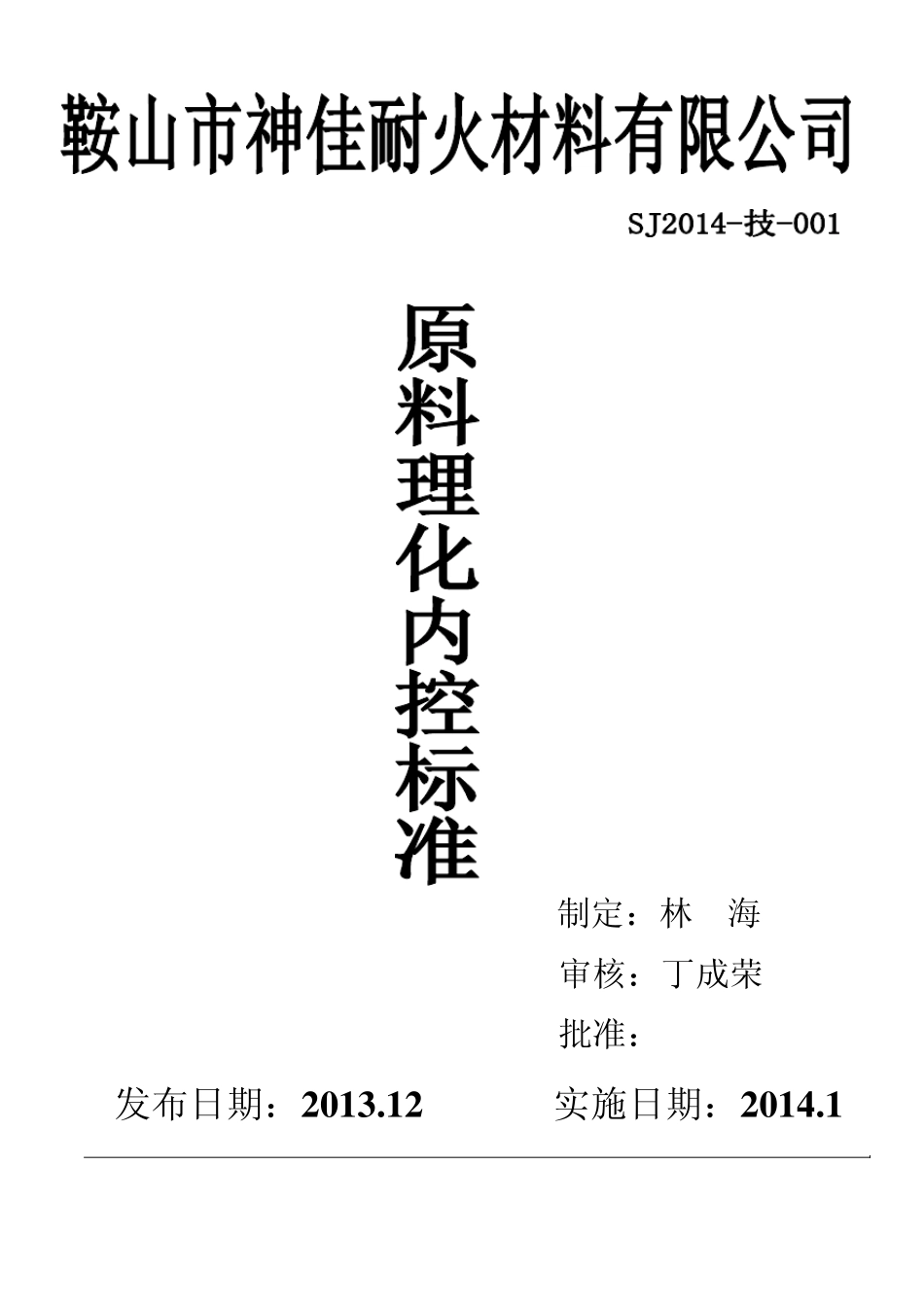

原料理化指标内控标准_第1页
1/9

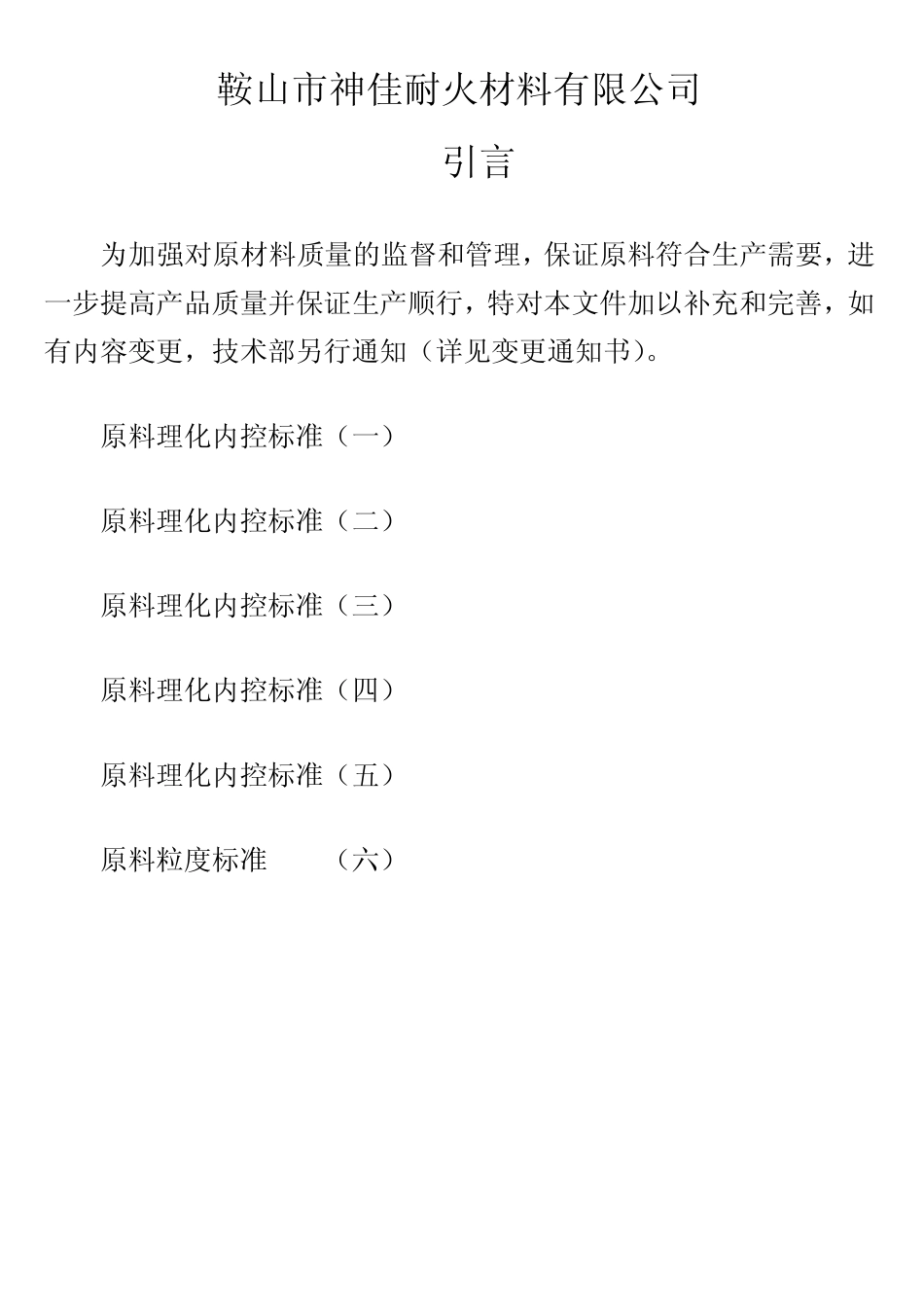

原料理化指标内控标准_第2页
2/9
原料理化指标内控标准_第3页
3/9
制定:林 海 审核:丁成荣 批准: 发布日期:2 0 1 3 .1 2 实施日期:2 0 1 4 .1 鞍山市神佳耐火材料有限公司 引言 为加强对原材料质量的监督和管理,保证原料符合生产需要,进一步提高产品质量并保证生产顺行,特对本文件加以补充和完善,如有内容变更,技术部另行通知(详见变更通知书)。 原料理化内控标准(一) 原料理化内控标准(二) 原料理化内控标准(三) 原料理化内控标准(四) 原料理化内控标准(五) 原料粒度标准 (六) 原料理化指标内控标准(一) 指标 项目 名称 化学成分(%) 物理指标 MgO AL2O3 CaO SiO2 Fe2O3 烧碱 c/s 体密g/cm3 显气孔率% 吸水率% 96 电熔镁砂 ≥95.5 ≤0.3 ≤2.0 ≤2.2 ≤0.9 ≤0.2 3.4 97 电熔镁砂 ≥96.5 ≤0.3 ≤1.5 ≤1.5 ≤0.8 ≤0.2 3.45 98 电熔镁砂 ≥97.5 ≤0.2 ≤1.4 ≤1.0 ≤0.6 ≤0.2 ≥3.45 97 高钙电熔镁砂 ≥96.7 ≤0.2 ≤1.6 ≤0.8 ≤0.85 ≤0.2 ≥1.8 ≥3.45 97.5 高钙电熔镁砂 ≥97.2 ≤0.2 ≤1.4 ≤0.7 ≤0.7 ≤0.2 ≥1.8 ≥3.45 98 高钙电熔镁砂 ≥97.65 ≤0.15 ≤1.3 ≤0.6 ≤0.65 ≤0.2 ≥1.8 ≥3.5 97 大结晶 ≥96.8 ≤1.3 ≤0.6 ≤0.2 ≥3.45 97.8 大结晶 ≥97.2 ≤1.2 ≤0.6 ≤0.2 ≥3.45 98 大结晶 ≥97.5 ≤1.2 ≤0.6 ≤0.6 ≤0.2 ≥3.5 98.5 大结晶 ≥98.2 ≤1.0 ≤0.5 ≤0.5 ≤0.2 ≥3.5 97 高纯砂:一级 ≥96.8 ≤1.2 ≤1.0 ≤1.0 ≤0.2 ≥3.27 97 高纯砂:二级 ≥96.5 ≤1.2 ≤1.0 ≤1.0 ≤0.2 ≥3.25 95 中档砂 ≥94.5 ≤1.2 ≤2.2 ≤0.3 ≥3.2 ≤6.0 ≤1.9 94 中档砂 ≥93.5 ≤1.8 ≤3.0 ≤0.3 ≥3.2 ≤6.0 ≤2.0 90 重烧镁砂 ≥88 ≤2.0 ≥3.0 80 重烧镁砂 ≥79 ≤2.2 ≥3.0 电熔皮砂 ≥91 ≤2.3 ≥3.2 镁橄榄石 43~48 41-44 ≤8.5 ≤3.0 ≥2.95 TiO2≤0.5 原料理化指标内控标准(二) 指标 项目 名称 AL2O3 MgO SiO2 CaO Fe2O3 TiO2 Na2O Cr2O3 K2ONa2O C Si Al 烧失 体密g/cm3 真密g/cm3 备注 AM-70 铝镁尖晶石 70-76 21-24 <0.6 <0.45 <0.2 <0.1 >3.25 88 矾土颗粒 ≥87.5 <1.4 >3.4 85 矾土颗粒 >84.5 <2.0 <4.0 <0.35 >3.2 85 矾土细粉 >84 <2.0 <4.0 <0.35 >3.7 95 棕刚玉颗粒 ≥94.5 <2...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

原料理化指标内控标准

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
