原料立磨减速机拆装施工方案

原料立磨减速机拆装施工方案_第1页
1/8
原料立磨减速机拆装施工方案_第2页
2/8

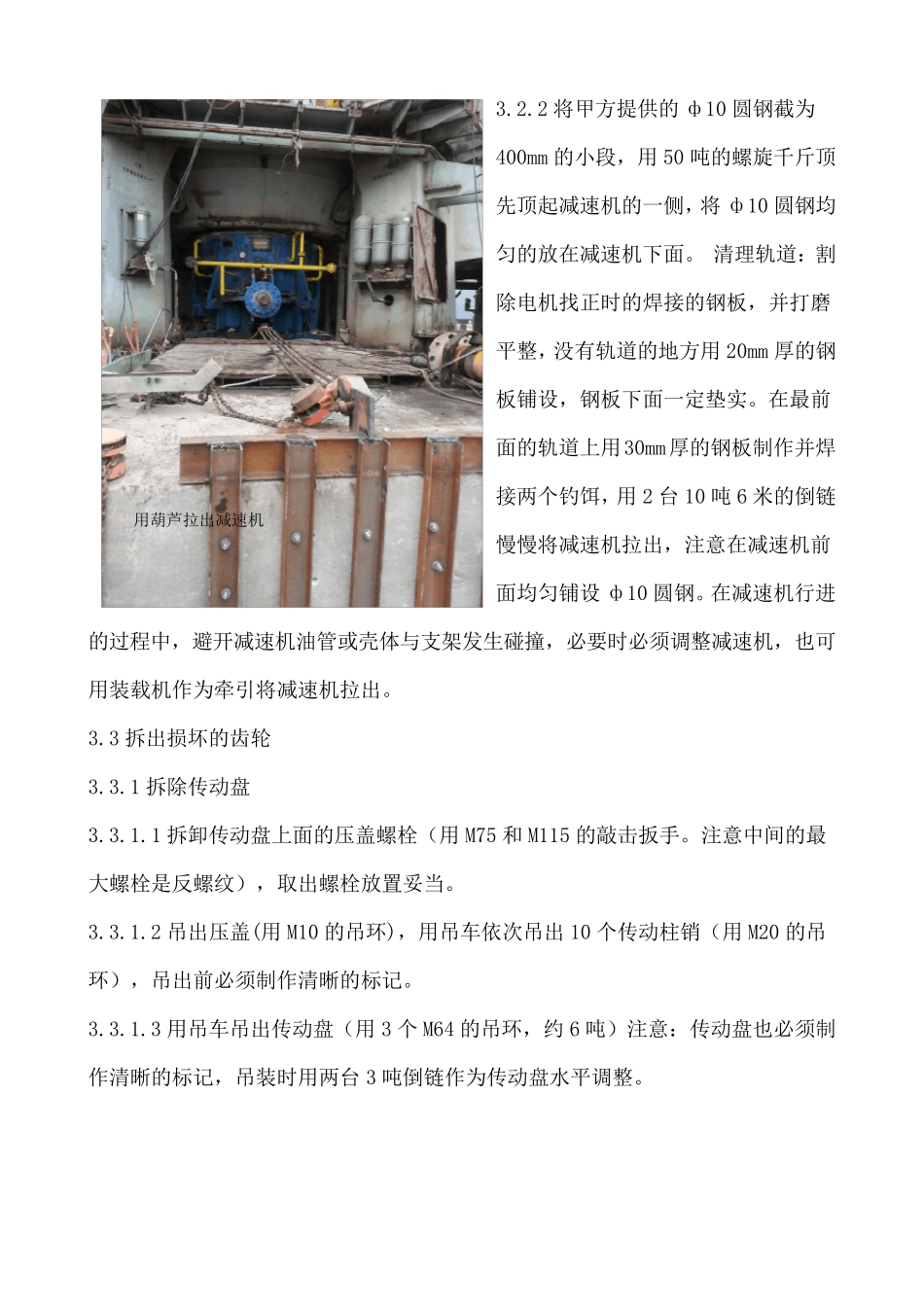

原料立磨减速机拆装施工方案_第3页
3/8
原料立磨减速机拆装施工方案 1、 施工管理 1.1 人员组织 项目经理:1 人 安全员:1 人 工程师:1 人 班组长:2 人 施工人员:14 人 1.2 工器具组织 序号 工具名称 型号 数量 序号 工具名称 型号 数量 1 液压千斤顶 100T 3 台 11 管钳 18“ 2 把 2 割枪 2 套 12 内六角扳手 1 套 3 手拉葫芦 2、3、10T 各2 套 13 角尺 0.5M 1 把 4 大锤 2 把 14 磨光机 1 台 5 大撬棍 3 把 15 锉刀 1 套 6 螺旋千斤顶 5、16T 各3 台 16 吊车 25T、100T 各1 台 7 敲击扳手 M75、M95、M105、M115 各2 把 17 照明灯 36V 2 套 8 吊环 M12、M16、M20 各2 个 18 顶磨盘工具 1 套 9 水平尺 1M 1 把 19 其他工具 1 套 10 电焊机 500A 2 台 20 2、施工准备 2.1 厂家:清理电机防雨罩、电机、减速机上面的积料,清理磨盘和 导风锥之间的积料,拆除电机电源线,减速机放油,准备顶磨盘的支架,ф10 的圆钢 8 米 ,棉纱,柴油等。 2.2 现场准备:将工器具运至现场,焊机极好电源线带待用、氧气乙炔接好气带待用。 3 减速机拆除施工工序 3.1 拆除各连接部件 3.1.1 拆除减速机与磨盘连接螺栓(M95 的敲击扳手),放置妥当,拆除减速机上面传动盘的端盖(M12 的内六方扳手); 3.1.2 拆除主电机与减速机对轮处的连接螺栓(用18″的活口扳手),放置妥当; 3.1.3 拆除减速机地脚螺栓(M105 的敲击扳手),拆除电机地脚螺栓(M75 的敲击扳手),傅传地脚螺栓(用12″的活口扳手); 3.1.4 拆除减速机、电机的进出油管,并用干净的棉布包好油管,以防止灰尘或杂物进入; 3.1.5 制作 T 型专用工具(焊接M20 的螺栓),依次将减速机内部大齿圈的固定销(20 个)移出约 70mm。 3.1.5 吊开店及防雨罩、辅传、主电机。 3.2 顶磨盘,移出减速机 3.2.1 割开四个定磨盘的预留孔,将四个顶磨盘的支架(由厚壁钢管制作)运至现场,依次运到位,根据支架和千斤顶的高度选择合适的垫板,支架与磨盘接触的处进行点焊固定,依次支好(最少 100 吨)千斤顶,然后统一行动,三个千斤顶同时起升,到磨盘底部与磨盘密封底部平齐为止,磨盘的起升高度约为 130mm; 顶磨盘支架 3.2.2 将甲方提供的ф10 圆钢截为400mm 的小段,用 50 吨的螺旋千斤顶先顶起减速机的一侧,将ф10 圆钢均匀的放在减速机下面。 清理轨道:割除电机找正时...
