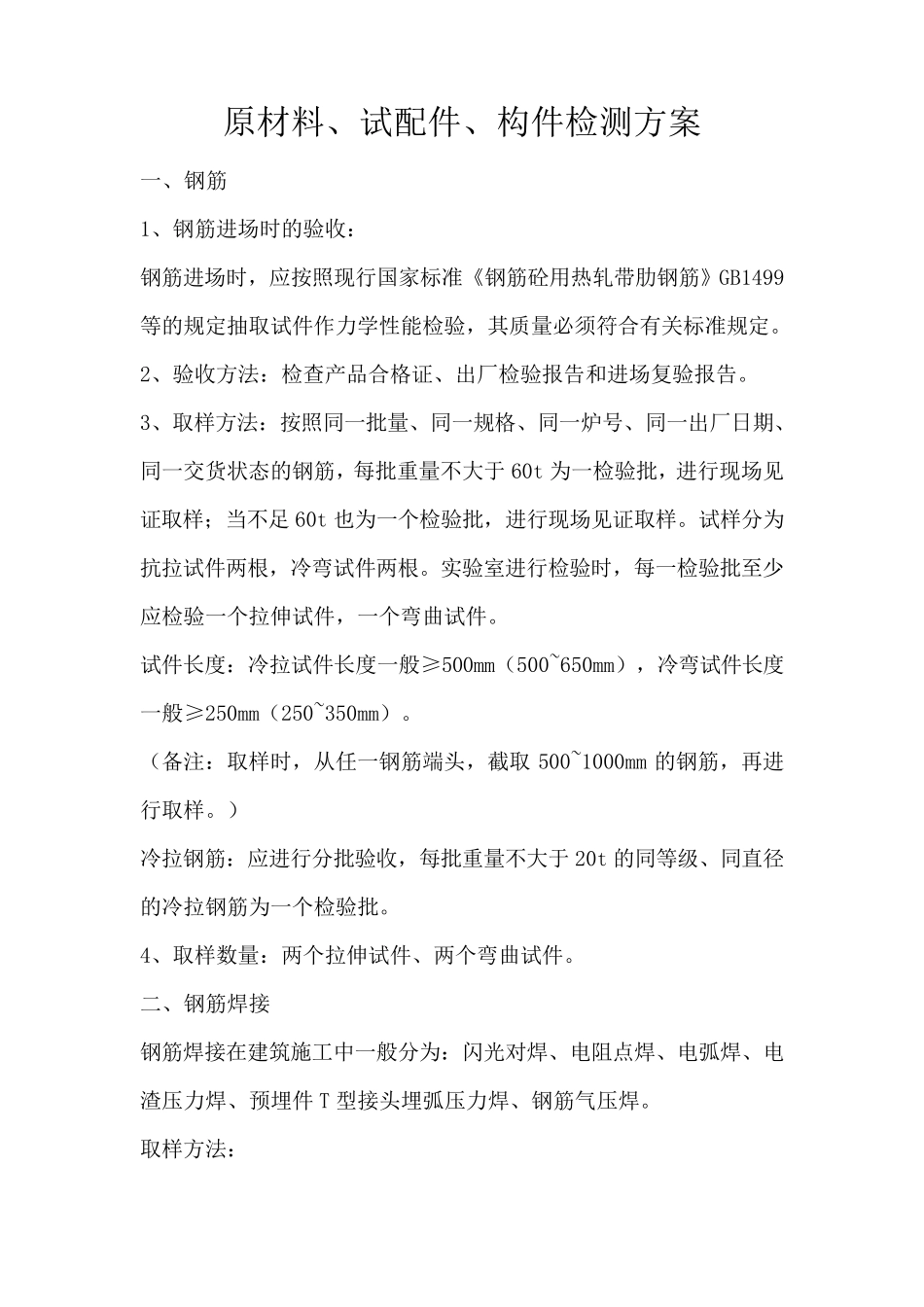

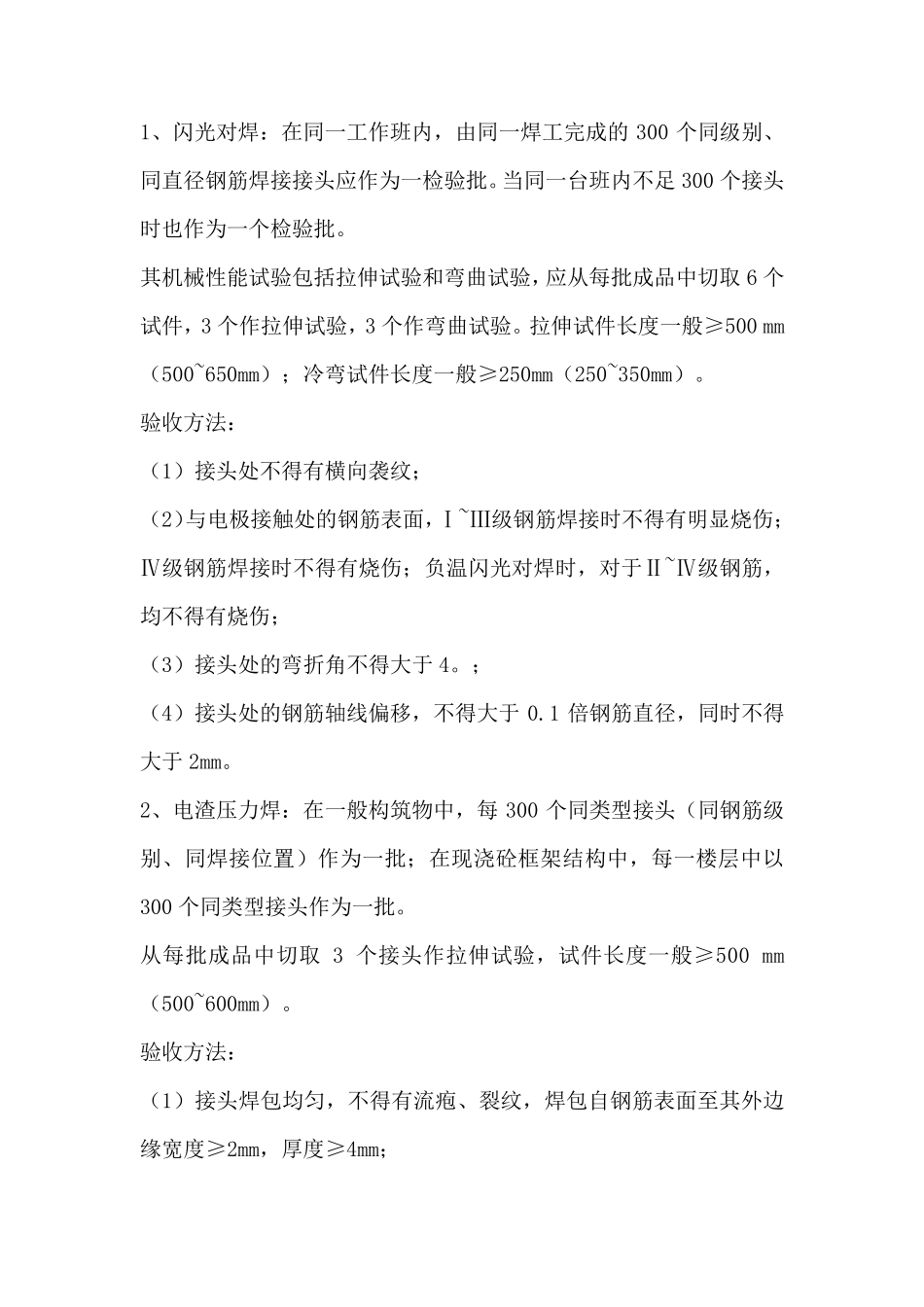

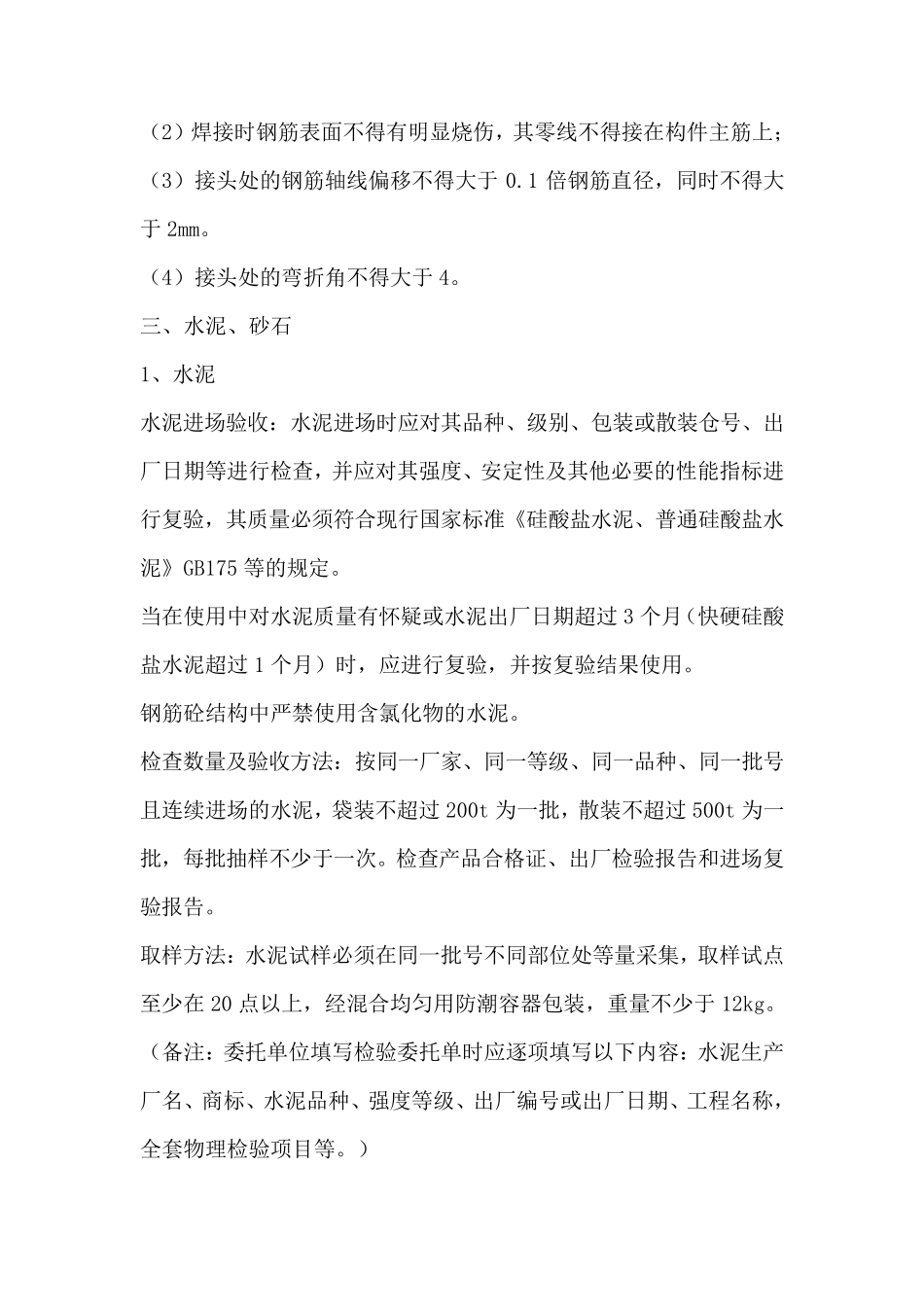

原材料、试配件、构件检测方案 一、钢筋 1、钢筋进场时的验收： 钢筋进场时，应按照现行国家标准《钢筋砼用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准规定。 2、验收方法：检查产品合格证、出厂检验报告和进场复验报告。 3、取样方法：按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于60t 为一检验批，进行现场见证取样；当不足60t 也为一个检验批，进行现场见证取样。试样分为抗拉试件两根，冷弯试件两根。实验室进行检验时，每一检验批至少应检验一个拉伸试件，一个弯曲试件。 试件长度：冷拉试件长度一般≥500mm（500~650mm），冷弯试件长度一般≥250mm（250~350mm）。 （备注：取样时，从任一钢筋端头，截取500~1000mm 的钢筋，再进行取样。） 冷拉钢筋：应进行分批验收，每批重量不大于20t 的同等级、同直径的冷拉钢筋为一个检验批。 4、取样数量：两个拉伸试件、两个弯曲试件。 二、钢筋焊接 钢筋焊接在建筑施工中一般分为：闪光对焊、电阻点焊、电弧焊、电渣压力焊、预埋件T 型接头埋弧压力焊、钢筋气压焊。 取样方法： 1、闪光对焊：在同一工作班内，由同一焊工完成的300 个同级别、同直径钢筋焊接接头应作为一检验批。当同一台班内不足300 个接头时也作为一个检验批。 其机械性能试验包括拉伸试验和弯曲试验，应从每批成品中切取6 个试件，3 个作拉伸试验，3 个作弯曲试验。拉伸试件长度一般≥500 mm（500~650mm）；冷弯试件长度一般≥250mm（250~350mm）。 验收方法： （1）接头处不得有横向袭纹； （2）与电极接触处的钢筋表面，Ⅰ~Ⅲ级钢筋焊接时不得有明显烧伤；Ⅳ级钢筋焊接时不得有烧伤；负温闪光对焊时，对于Ⅱ~Ⅳ级钢筋，均不得有烧伤； （3）接头处的弯折角不得大于 4。； （4）接头处的钢筋轴线偏移，不得大于 0.1 倍钢筋直径，同时不得大于 2mm。 2、电渣压力焊：在一般构筑物中，每300 个同类型接头（同钢筋级别、同焊接位置）作为一批；在现浇砼框架结构中，每一楼层中以300 个同类型接头作为一批。 从每批成品中切取3 个接头作拉伸试验，试件长度一般≥500 mm（500~600mm）。 验收方法： （1）接头焊包均匀，不得有流疱、裂纹，焊包自钢筋表面至其外边缘宽度≥2mm，厚度≥4mm； （2）焊接时钢筋表面不得有明显烧伤，其零线不得接在构件主筋上； （3）接头处的钢筋轴线偏移不得大于0.1 倍钢筋直径，同...
