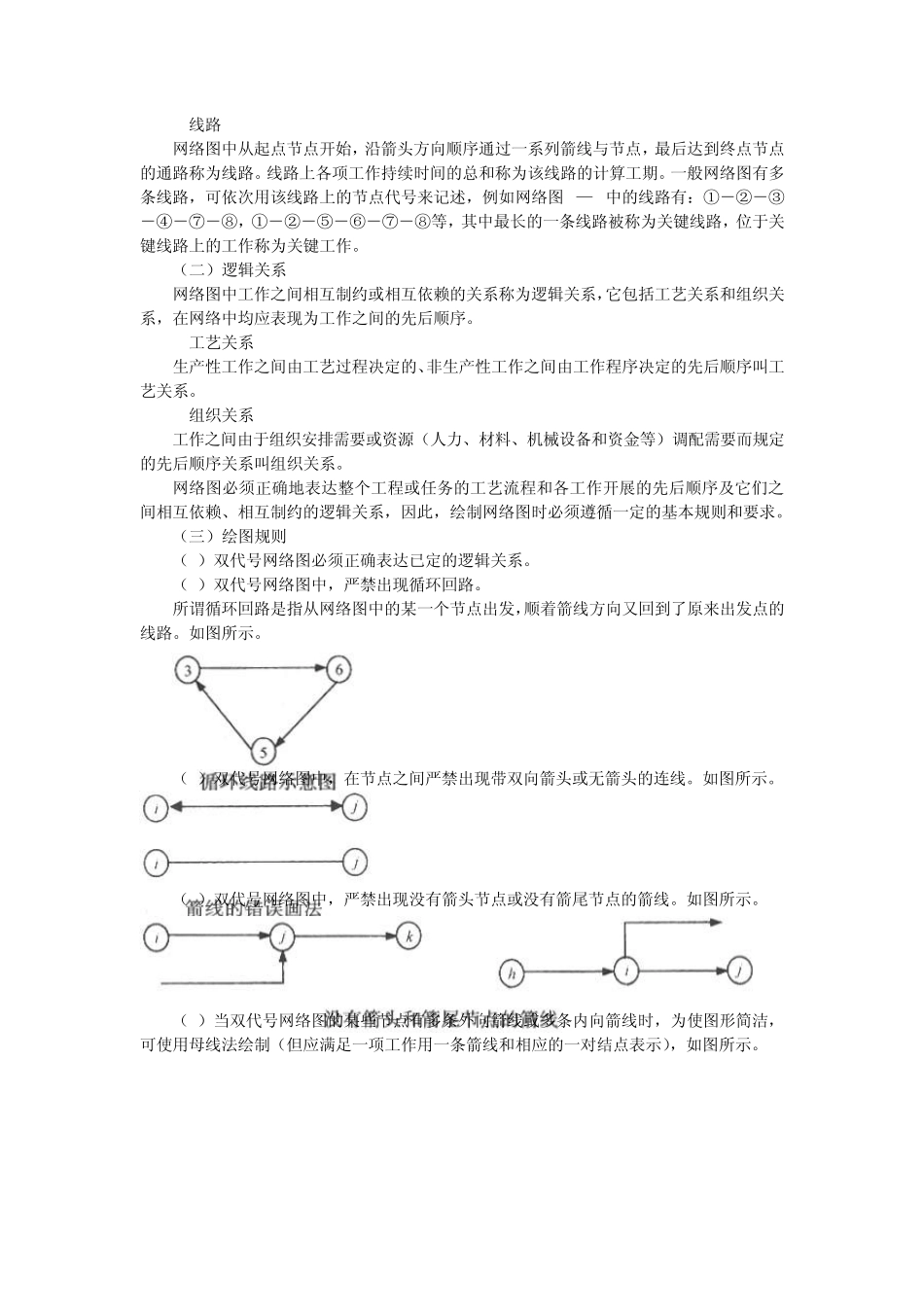

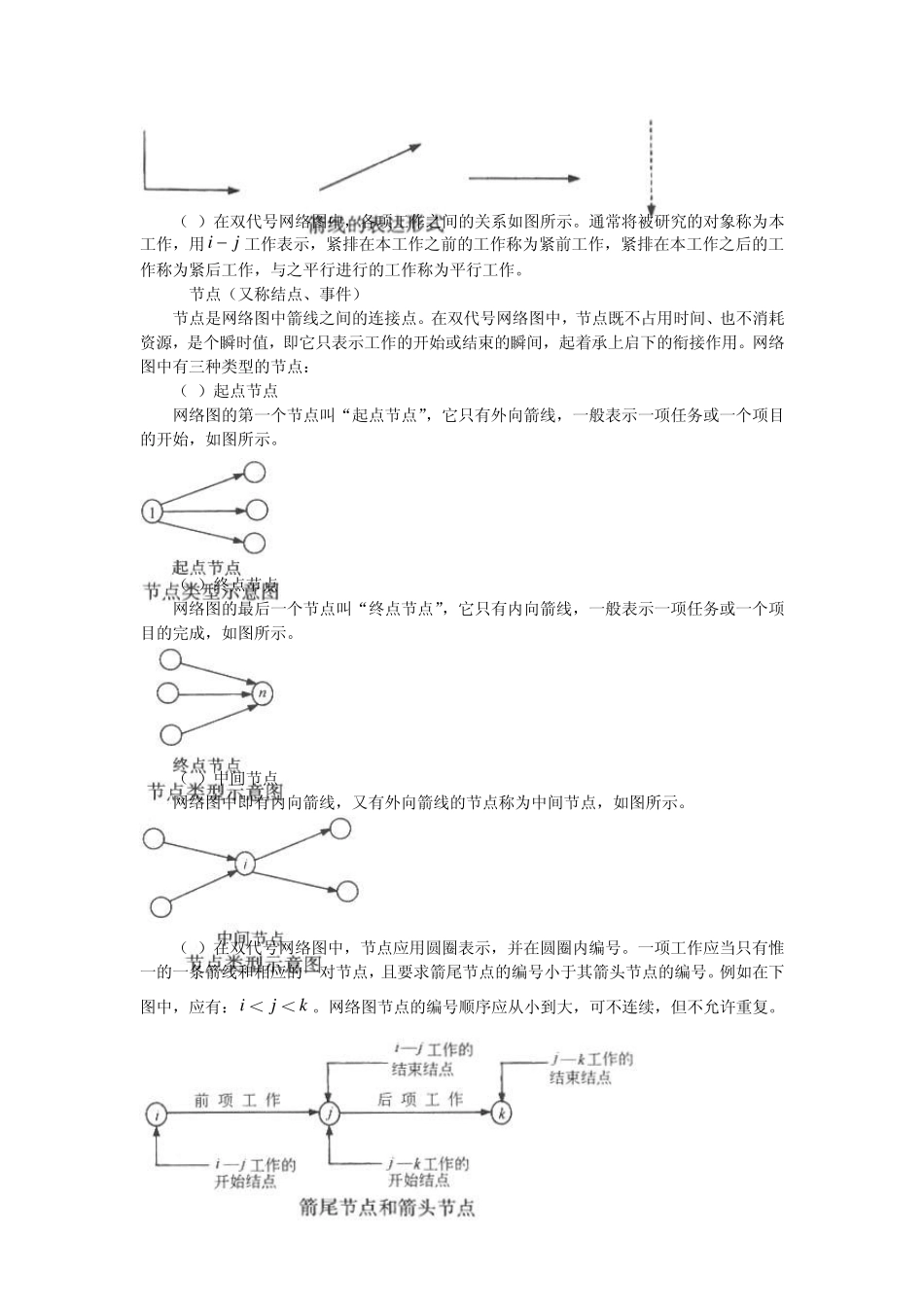

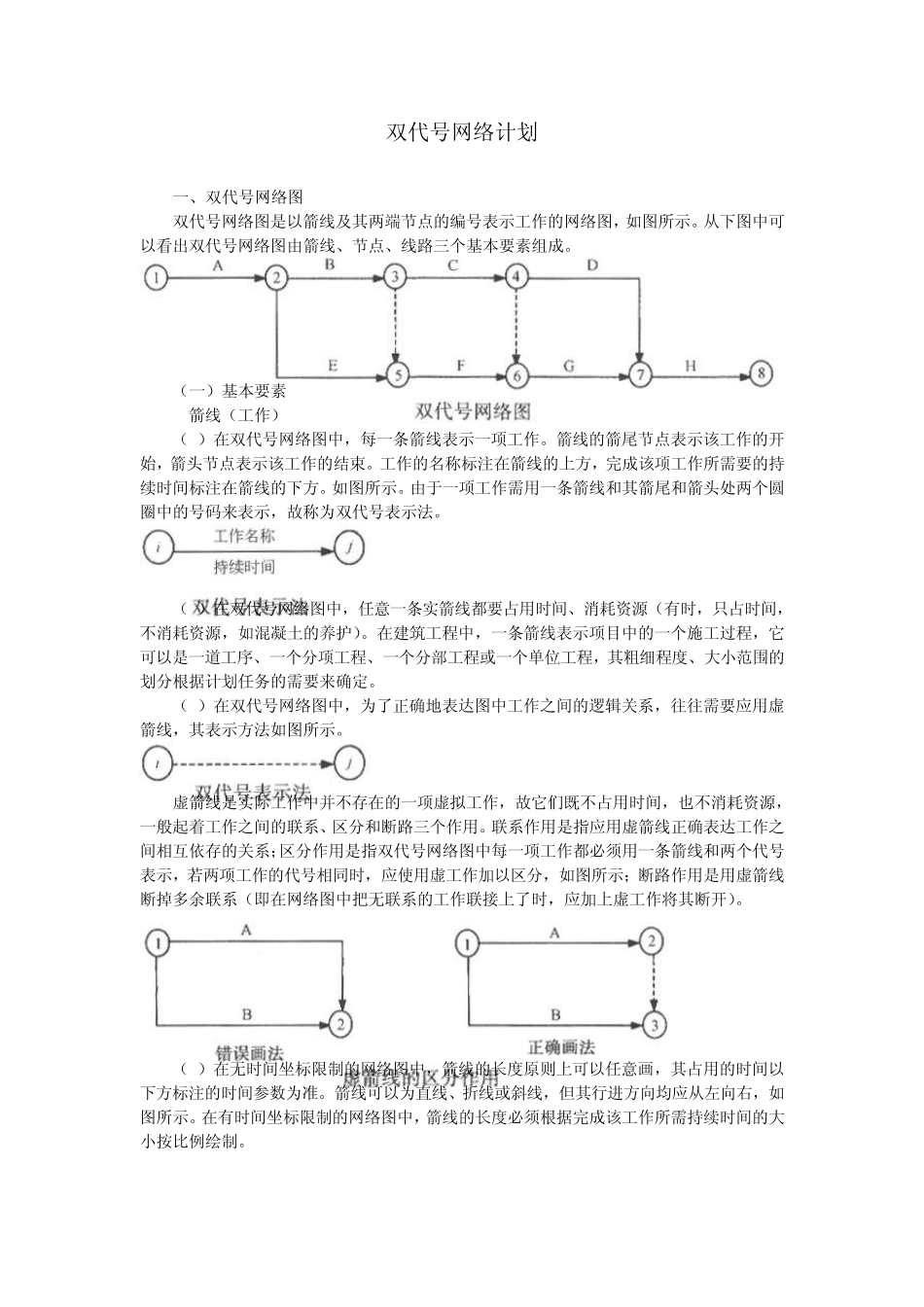

双代号网络计划 一、双代号网络图 双代号网络图是以箭线及其两端节点的编号表示工作的网络图，如图所示。从下图中可以看出双代号网络图由箭线、节点、线路三个基本要素组成。 （一）基本要素 1.箭线（工作） （1）在双代号网络图中，每一条箭线表示一项工作。箭线的箭尾节点表示该工作的开始，箭头节点表示该工作的结束。工作的名称标注在箭线的上方，完成该项工作所需要的持续时间标注在箭线的下方。如图所示。由于一项工作需用一条箭线和其箭尾和箭头处两个圆圈中的号码来表示，故称为双代号表示法。 （2）在双代号网络图中，任意一条实箭线都要占用时间、消耗资源（有时，只占时间，不消耗资源，如混凝土的养护）。在建筑工程中，一条箭线表示项目中的一个施工过程，它可以是一道工序、一个分项工程、一个分部工程或一个单位工程，其粗细程度、大小范围的划分根据计划任务的需要来确定。 （3）在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线，其表示方法如图所示。 虚箭线是实际工作中并不存在的一项虚拟工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。联系作用是指应用虚箭线正确表达工作之间相互依存的关系；区分作用是指双代号网络图中每一项工作都必须用一条箭线和两个代号表示，若两项工作的代号相同时，应使用虚工作加以区分，如图所示；断路作用是用虚箭线断掉多余联系（即在网络图中把无联系的工作联接上了时，应加上虚工作将其断开）。 （4）在无时间坐标限制的网络图中，箭线的长度原则上可以任意画，其占用的时间以下方标注的时间参数为准。箭线可以为直线、折线或斜线，但其行进方向均应从左向右，如图所示。在有时间坐标限制的网络图中，箭线的长度必须根据完成该工作所需持续时间的大小按比例绘制。 （5）在双代号网络图中，各项工作之间的关系如图所示。通常将被研究的对象称为本工作，用ji 工作表示，紧排在本工作之前的工作称为紧前工作，紧排在本工作之后的工作称为紧后工作，与之平行进行的工作称为平行工作。 2.节点（又称结点、事件） 节点是网络图中箭线之间的连接点。在双代号网络图中，节点既不占用时间、也不消耗资源，是个瞬时值，即它只表示工作的开始或结束的瞬间，起着承上启下的衔接作用。网络图中有三种类型的节点： （1）起点节点 网络图的第一个节点叫“起点节点”，它只有外向箭线，一般表示一项任务或一个项目的开...
