双向可控硅的知识

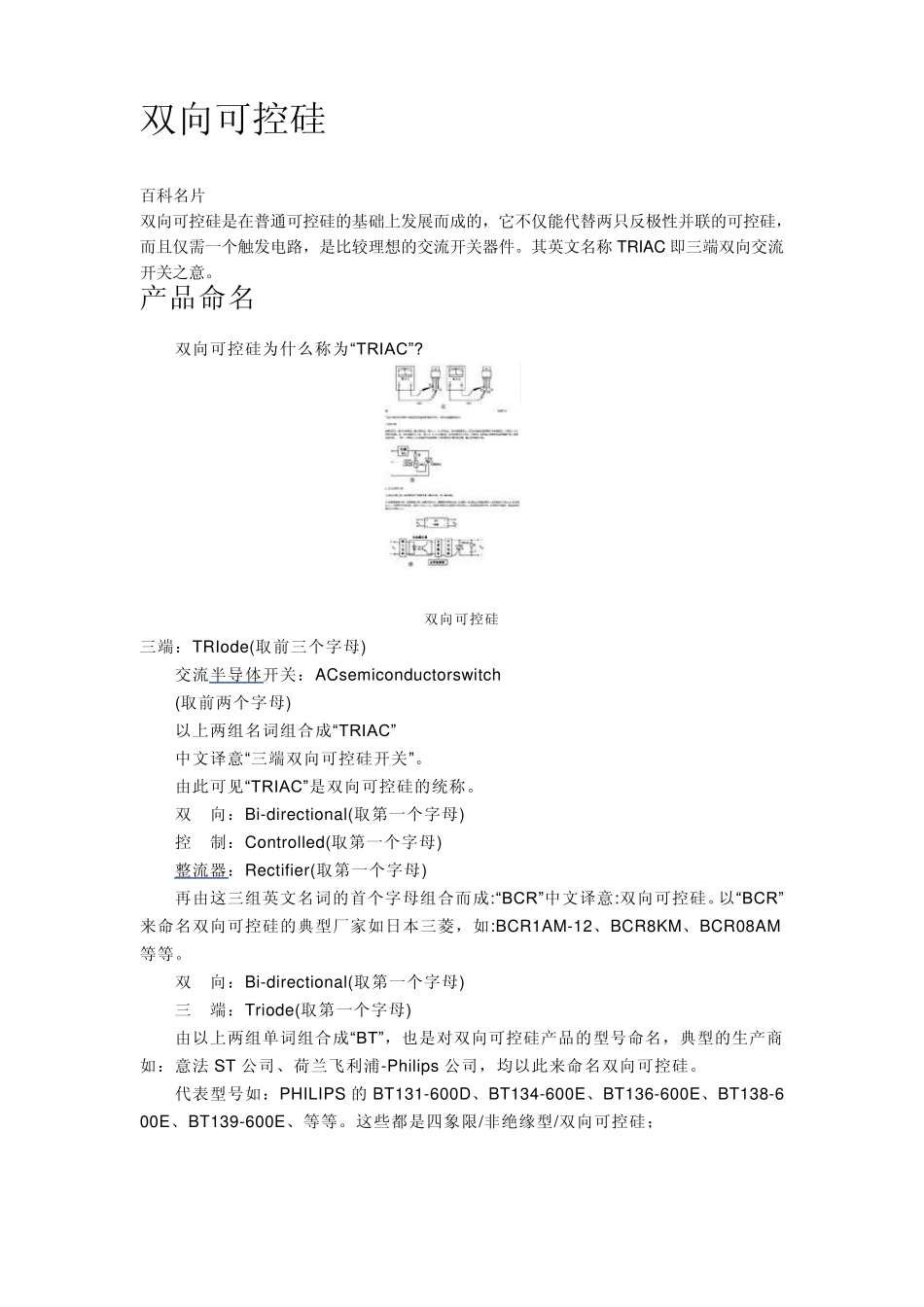

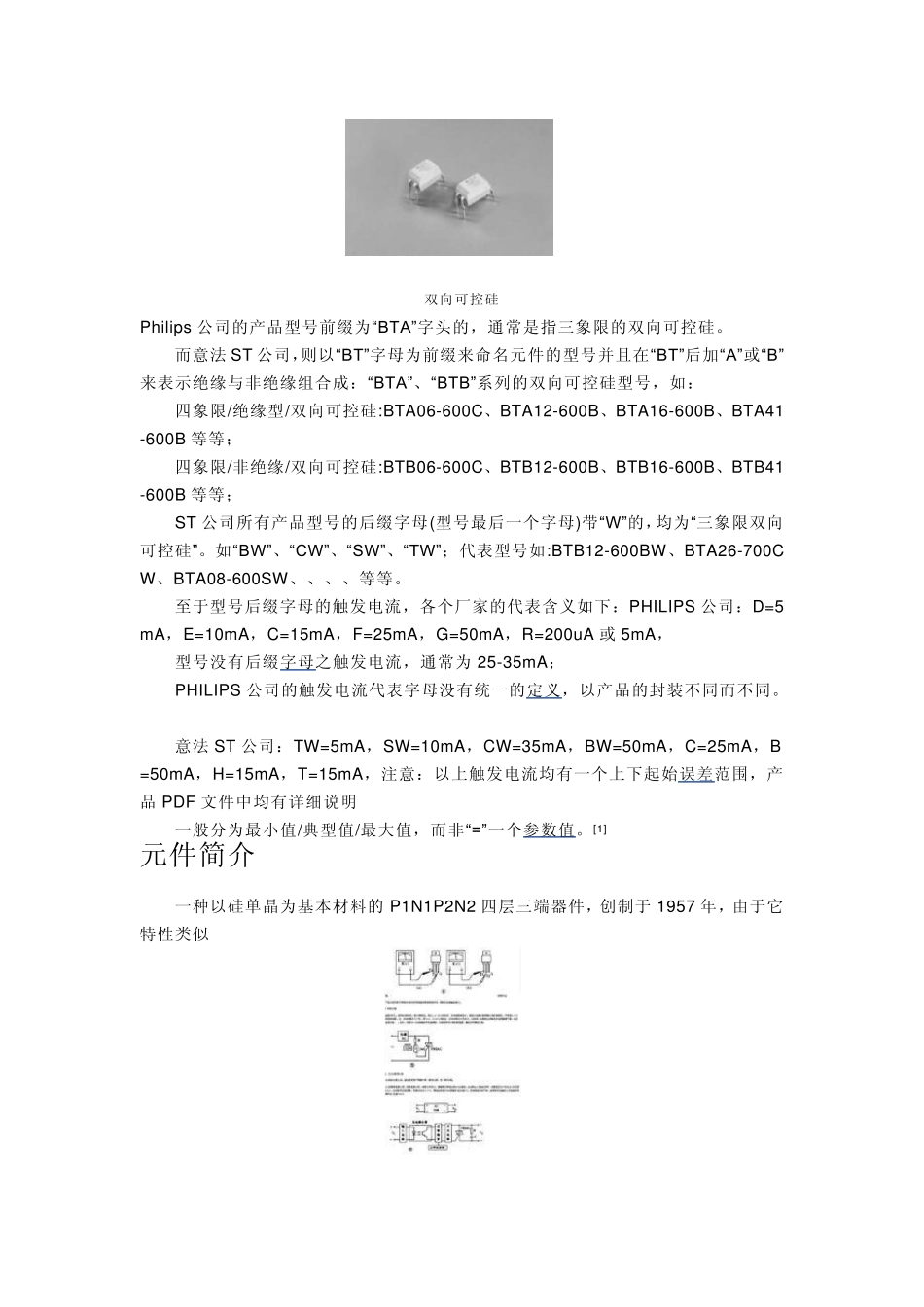

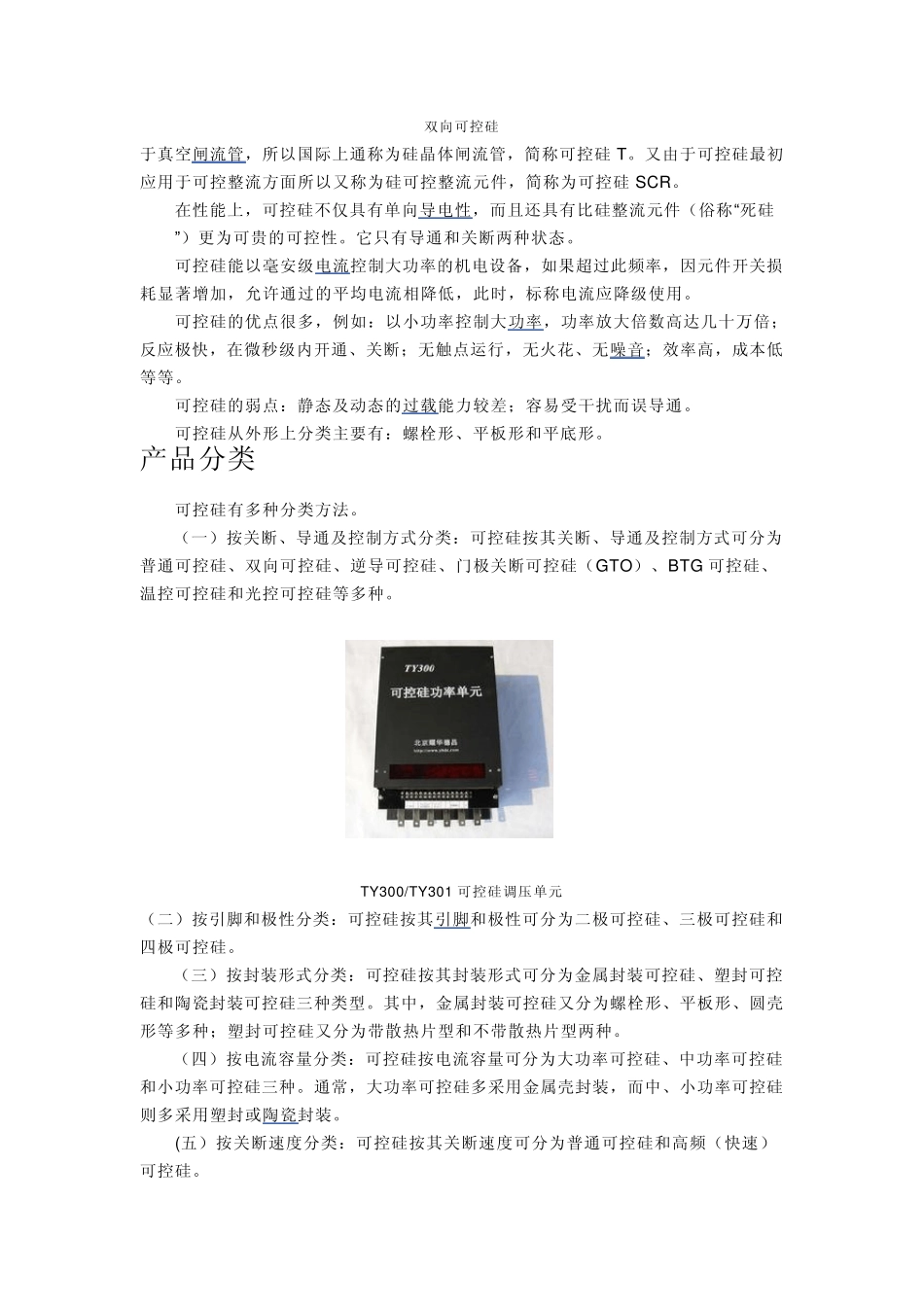

双向可控硅 百科名片 双向可控硅是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。其英文名称TRIAC 即三端双向交流开关之意。 产品命名 双向可控硅为什么称为“TRIAC”? 双向可控硅 三端：TRIode(取前三个字母) 交流半导体开关：ACsemiconductorsw itch (取前两个字母) 以上两组名词组合成“TRIAC” 中文译意“三端双向可控硅开关”。 由此可见“TRIAC”是双向可控硅的统称。 双 向：Bi-directional(取第一个字母) 控 制：Controlled(取第一个字母) 整流器：Rectifier(取第一个字母) 再由这三组英文名词的首个字母组合而成:“BCR”中文译意:双向可控硅。以“BCR”来命名双向可控硅的典型厂家如日本三菱，如:BCR1AM-12、BCR8KM、BCR08AM等等。 双 向：Bi-directional(取第一个字母) 三 端：Triode(取第一个字母) 由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名，典型的生产商如：意法 ST 公司、荷兰飞利浦-Philips 公司，均以此来命名双向可控硅。 代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、等等。这些都是四象限/非绝缘型/双向可控硅； 双向可控硅 Philips 公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。 而意法ST 公司，则以“BT”字母为前缀来命名元件的型号并且在“BT”后加“A”或“B”来表示绝缘与非绝缘组合成：“BTA”、“BTB”系列的双向可控硅型号，如： 四象限/绝缘型/双向可控硅:BTA06-600C、BTA12-600B、BTA16-600B、BTA41-600B 等等； 四象限/非绝缘/双向可控硅:BTB06-600C、BTB12-600B、BTB16-600B、BTB41-600B 等等； ST 公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。如“BW”、“CW”、“SW”、“TW”；代表型号如:BTB12-600BW、BTA26-700CW、BTA08-600SW、、、、等等。 至于型号后缀字母的触发电流，各个厂家的代表含义如下：PHILIPS 公司：D=5mA，E=10mA，C=15mA，F=25mA，G=50mA，R=200uA 或5mA， 型号没有后缀字母之触发电流，通常为25-35mA； PHILIPS 公司的触发电流代表字母没有统一的定义，以产品的封装不同而不同。 意法ST 公司：TW=5mA，SW=10mA，CW=35mA，BW=50mA，C=25mA，B=50mA，H=15mA，T=15mA，注意：以上触发电流均有一个上下起始误差范围，产品PDF 文件中均有详...
