双向板课程设计书钢筋混凝土现浇楼盖设计

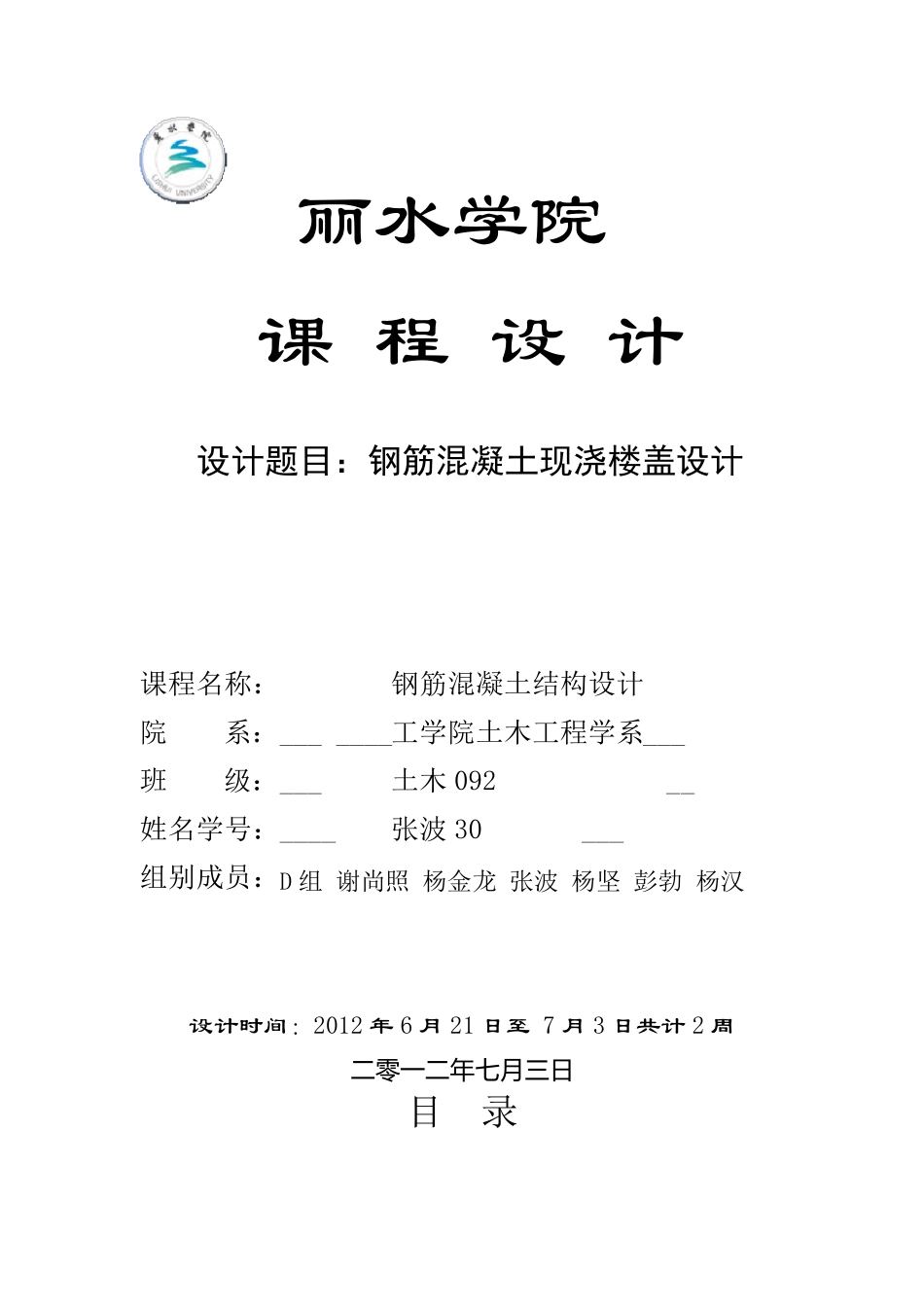

双向板课程设计书钢筋混凝土现浇楼盖设计_第1页
1/35

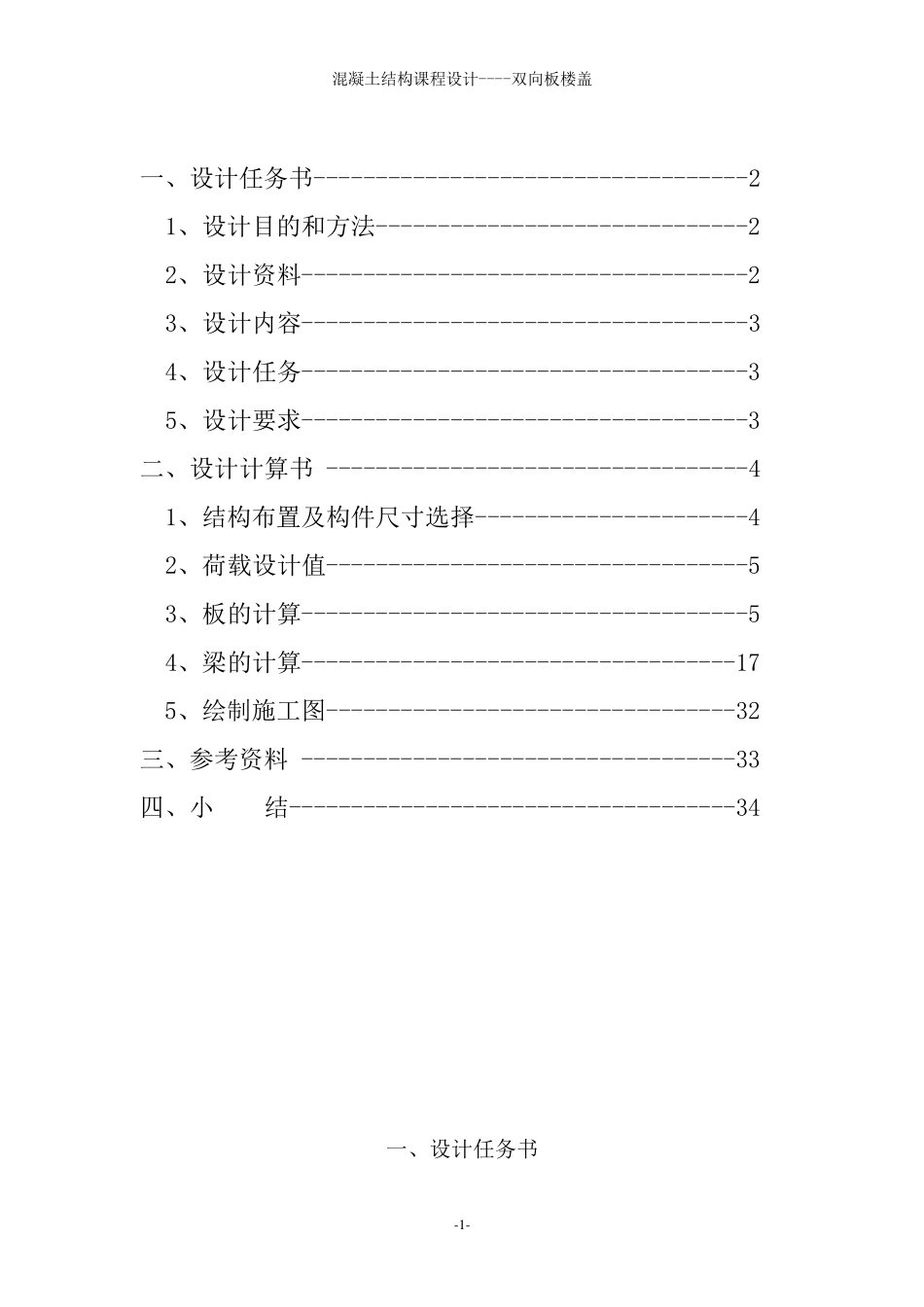

双向板课程设计书钢筋混凝土现浇楼盖设计_第2页
2/35

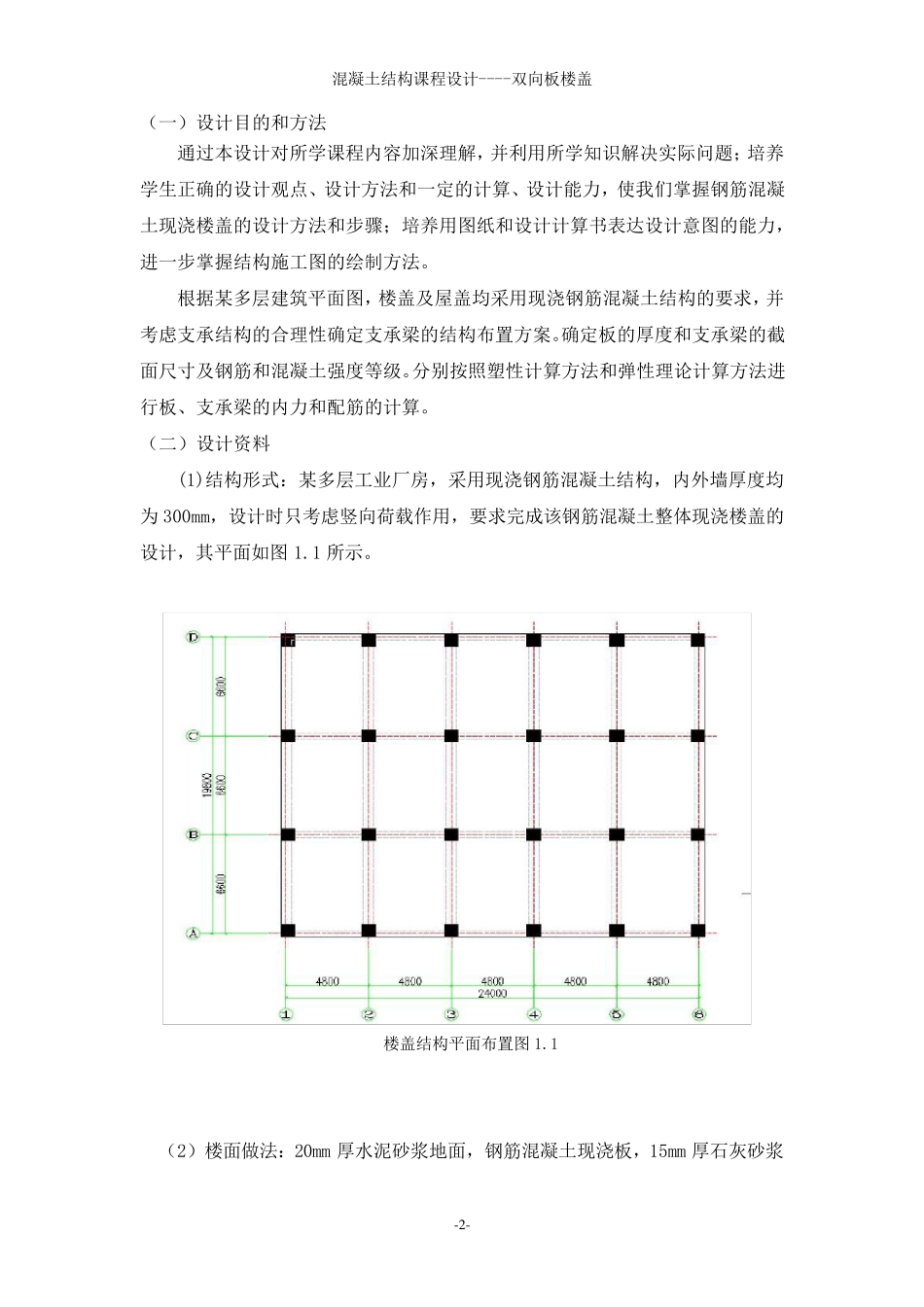

双向板课程设计书钢筋混凝土现浇楼盖设计_第3页
3/35
丽水学院 课 程 设 计 设计题目:钢筋混凝土现浇楼盖设计 课程名称: 钢筋混凝土结构设计 院 系:___ ____工学院土木工程学系___ 班 级:___ 土木 092 __ 姓名学号:____ 张波 30 ___ 组别成员:D 组 谢尚照 杨金龙 张波 杨坚 彭勃 杨汉 设计时间:2012 年 6 月 21 日至 7 月 3 日共计 2 周 二 零 一二 年七月三日 目 录 混凝土结构课程设计----双向板楼盖 -1 - 一、设计任务书-----------------------------------2 1、设计目的和方法------------------------------2 2、设计资料------------------------------------2 3、设计内容------------------------------------3 4、设计任务------------------------------------3 5、设计要求------------------------------------3 二、设计计算书 ----------------------------------4 1、结构布置及构件尺寸选择----------------------4 2、荷载设计值----------------------------------5 3、板的计算------------------------------------5 4、梁的计算-----------------------------------17 5、绘制施工图---------------------------------32 三、参考资料 -----------------------------------33 四、小 结------------------------------------34 一、设计任务书 混凝土结构课程设计----双向板楼盖 -2 - (一)设计目的和方法 通过本设计对所学课程内容加深理解,并利用所学知识解决实际问题;培养学生正确的设计观点、设计方法和一定的计算、设计能力,使我们掌握钢筋混凝土现浇楼盖的设计方法和步骤;培养用图纸和设计计算书表达设计意图的能力,进一步掌握结构施工图的绘制方法。 根据某多层建筑平面图,楼盖及屋盖均采用现浇钢筋混凝土结构的要求,并考虑支承结构的合理性确定支承梁的结构布置方案。确定板的厚度和支承梁的截面尺寸及钢筋和混凝土强度等级。分别按照塑性计算方法和弹性理论计算方法进行板、支承梁的内力和配筋的计算。 (二)设计资料 (1)结构形式:某多层工业厂房,采用现浇钢筋混凝土结构,内外墙厚度均为 300mm,设计时只考虑竖向荷载作用,要求完成该钢筋混凝土整体现浇楼盖的设计,其平面如图 1.1 所示。 楼盖结构平面布置图 1.1 (2)楼面做法:20mm 厚水泥砂浆地面,钢筋混凝土现浇板,15mm 厚石灰砂浆混 凝 土 结 构 课 程 设 计 ----双 向 板 楼 盖 -3 -...
