双圆弧齿轮UG8.0画法

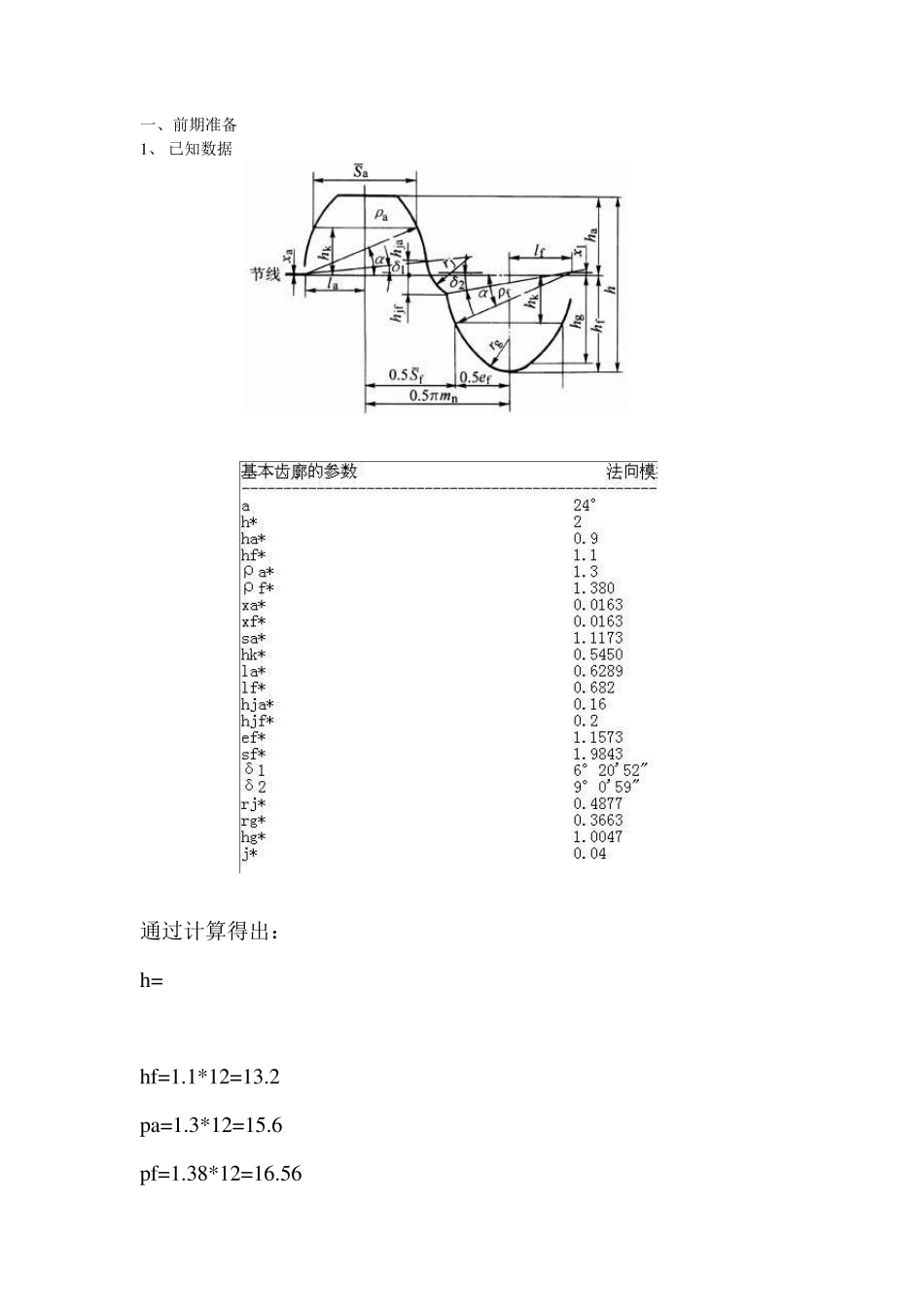

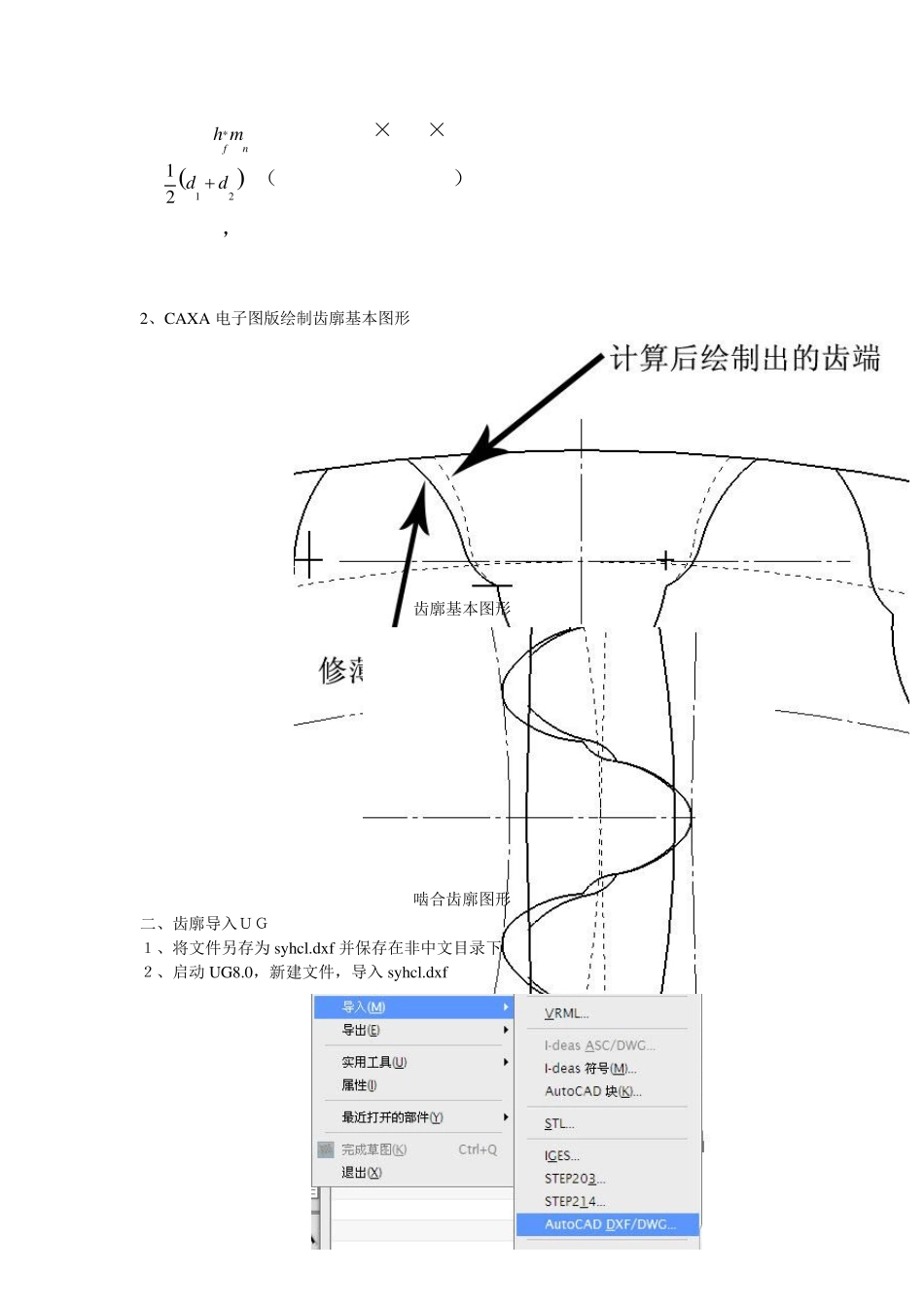

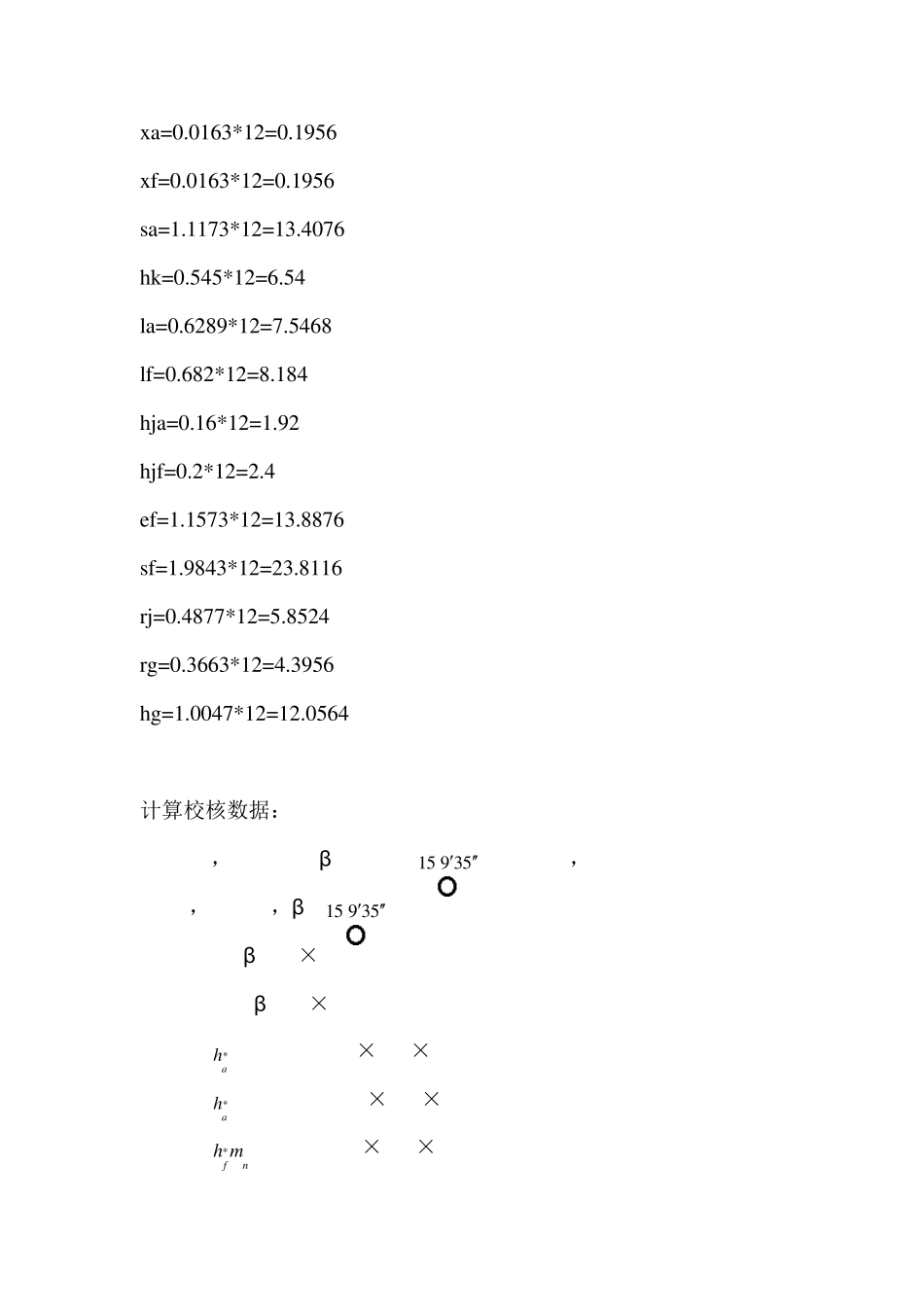

一、前期准备 1、 已知数据 通过计算得出： h =2*12=24 ha=0.9*12=10.8 h f=1.1*12=13.2 p a=1.3*12=15.6 p f=1.38*12=16.56 xa=0.0163*12=0.1956 xf=0.0163*12=0.1956 sa=1.1173*12=13.4076 hk=0.545*12=6.54 la=0.6289*12=7.5468 lf=0.682*12=8.184 hja=0.16*12=1.92 hjf=0.2*12=2.4 ef=1.1573*12=13.8876 sf=1.9843*12=23.8116 rj=0.4877*12=5.8524 rg=0.3663*12=4.3956 hg=1.0047*12=12.0564 计算校核数据： mn=12mm，mt=mn/cosβ =12/cos15 9 35 =12.43mm， z1=26，z2=122，β =15 9 35 d1=mnz1/cosβ =12×26/0.9652mm=323.249mm d2= mnz2/cosβ =12×122/0.9652mm=1516.784mm da1=d1+2*ah mn=323.249+2×0.9×12mm=344.849mm da2=d2+2*ah mn=1516.784+2×0.9×12mm=1538.384mm df1=d1-2*fnh m =323.249-2×1.1×12mm=296.849mm df2=d2-2*fnh m =1516.784-2×1.1×12mm=1490.384mm a=1212 dd=（323.249+1516.784）/2mm=920.0165mm b1=455mm，b2=450mm 2、CAXA 电子图版绘制齿廓基本图形 齿廓基本图形 啮合齿廓图形 二、齿廓导入ＵＧ １、将文件另存为 syhcl.dxf 并保存在非中文目录下 ２、启动 UG8.0，新建文件，导入 syhcl.dxf 三、齿轮绘制过程 1、利用移动对象命令，将图形旋转绕 X 轴旋转 90 度 2、小轮齿宽 455mm，大轮齿宽 450mm，分别沿 X 轴拉伸两圆柱 3、绘制螺旋线 螺旋线导程：T=pi*D/tanB 小齿轮：T=3.1415926*323.249/tan15.16=3748.0621 大齿轮：T=3.1415926*1516.784/tan15.16=17587.0635 1、旋转坐标系 螺旋线是沿 Z向伸展的 2、分别绘制两条螺旋线 小齿轮 大齿轮 3 、将大轮小轮齿廓图形投影至两圆柱后平面 小轮投影结果 大轮投影结果 4 、将齿廓图形分别向各自法向旋转 1 5 .1 6 度，并将螺旋线再旋转出一条，以保证扫掠截面的一致性 小轮 大轮 5 、扫掠小齿轮齿廓截面，求差后进行特征分组 小轮扫掠结果 求差后结果 特征分组 选择扫掠和求差 6 、对特征分组执行阵列面命令 阵列面结果 7 、扫掠大齿轮齿廓截面，求差后进行特征分组 8 、观察啮合状态
