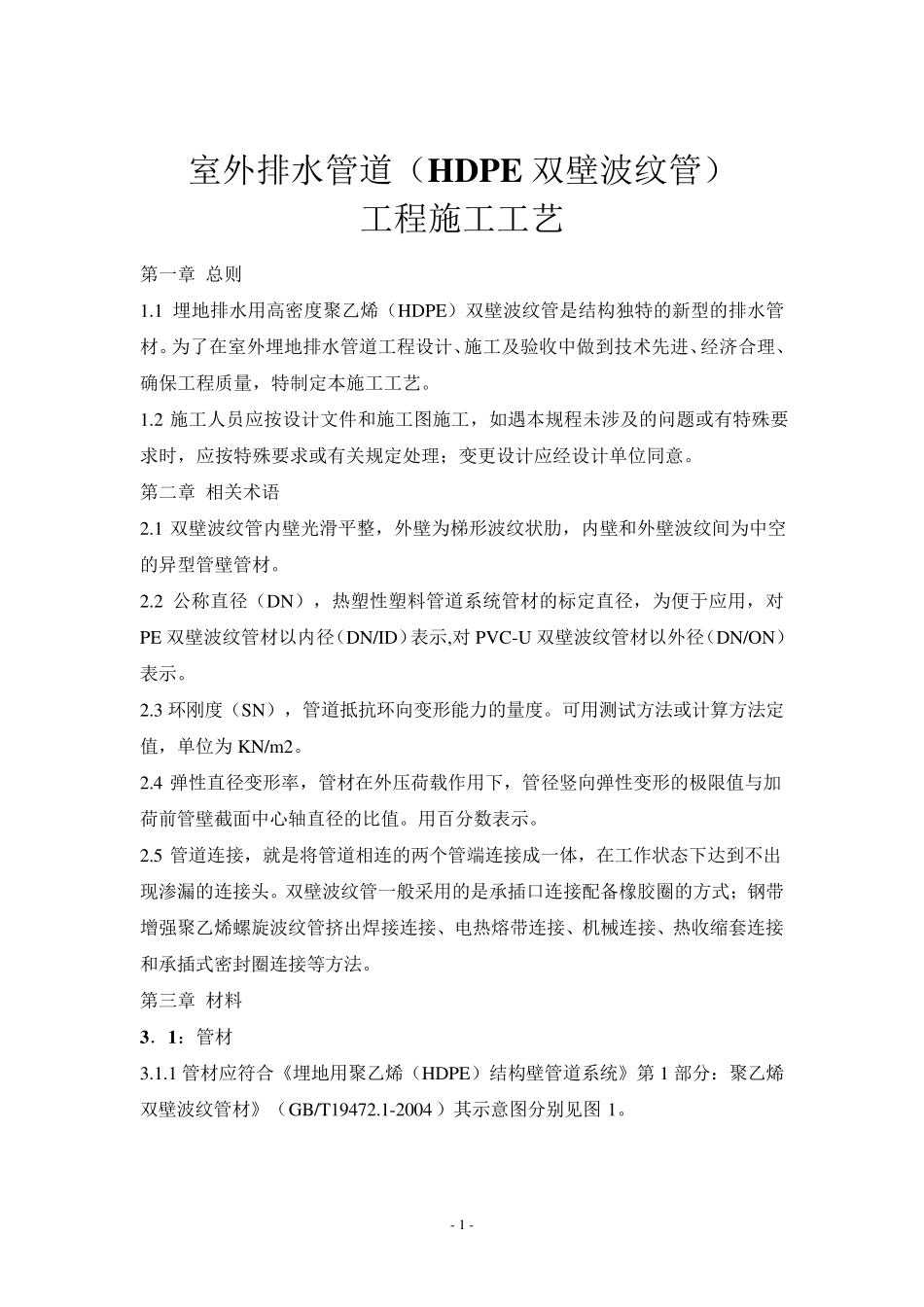

- 1 - 室外排水管道（HDPE 双壁波纹管） 工程施工工艺 第一章 总则 1.1 埋地排水用高密度聚乙烯（HDPE）双壁波纹管是结构独特的新型的排水管材。为了在室外埋地排水管道工程设计、施工及验收中做到技术先进、经济合理、确保工程质量，特制定本施工工艺。 1.2 施工人员应按设计文件和施工图施工，如遇本规程未涉及的问题或有特殊要求时，应按特殊要求或有关规定处理；变更设计应经设计单位同意。 第二章 相关术语 2.1 双壁波纹管内壁光滑平整，外壁为梯形波纹状肋，内壁和外壁波纹间为中空的异型管壁管材。 2.2 公称直径（DN），热塑性塑料管道系统管材的标定直径，为便于应用，对PE 双壁波纹管材以内径（DN/ID）表示,对 PVC-U 双壁波纹管材以外径（DN/ON）表示。 2.3 环刚度（SN），管道抵抗环向变形能力的量度。可用测试方法或计算方法定值，单位为KN/m2。 2.4 弹性直径变形率，管材在外压荷载作用下，管径竖向弹性变形的极限值与加荷前管壁截面中心轴直径的比值。用百分数表示。 2.5 管道连接，就是将管道相连的两个管端连接成一体，在工作状态下达到不出现渗漏的连接头。双壁波纹管一般采用的是承插口连接配备橡胶圈的方式；钢带增强聚乙烯螺旋波纹管挤出焊接连接、电热熔带连接、机械连接、热收缩套连接和承插式密封圈连接等方法。 第三章 材料 3．1：管材 3.1.1 管材应符合《埋地用聚乙烯（HDPE）结构壁管道系统》第1 部分：聚乙烯双壁波纹管材》（GB/T19472.1-2004 ）其示意图分别见图 1。 - 2 - 图 1 3 .1 .2 管材表面应有生产厂家、规格、产品名称、商标等标识，并附有产品合格证和出厂检验报告。 3 .1 .3 管材要求外观颜色一致，内壁光滑平整，管身不得有裂缝，波纹的连续缺损不得超过 2 条，管口不得有破损、裂口、变形等缺陷。 3 .1 .4 管材的端面应平整，与管中心轴线垂直，轴向不得有明显弯曲出现。 3 .1 .5 管材内压强度及刚度应满足设计要求。 3.2 橡胶圈 3 .2 .1 承插接口密封用橡胶圈，应与管材规格相配套，由管材生产厂家配套供应。 3 .2 .2 橡胶圈外观应平整光滑，不允许有气孔、裂缝、卷皱、破损、重皮等缺陷。 3 .2 .3 橡胶圈的物理性能要求及安装位置分别见表 1 和图 2 表 1 橡胶圈的物理性能要求 项目 指标 邵氏硬度 5 0 ±5 伸长率，%，≥ 5 0 0 拉伸强度，Mpa, ≥ 1 6 永久变形,%，＜ 2 0 老化系数（7 0 ℃；1 4 4...
