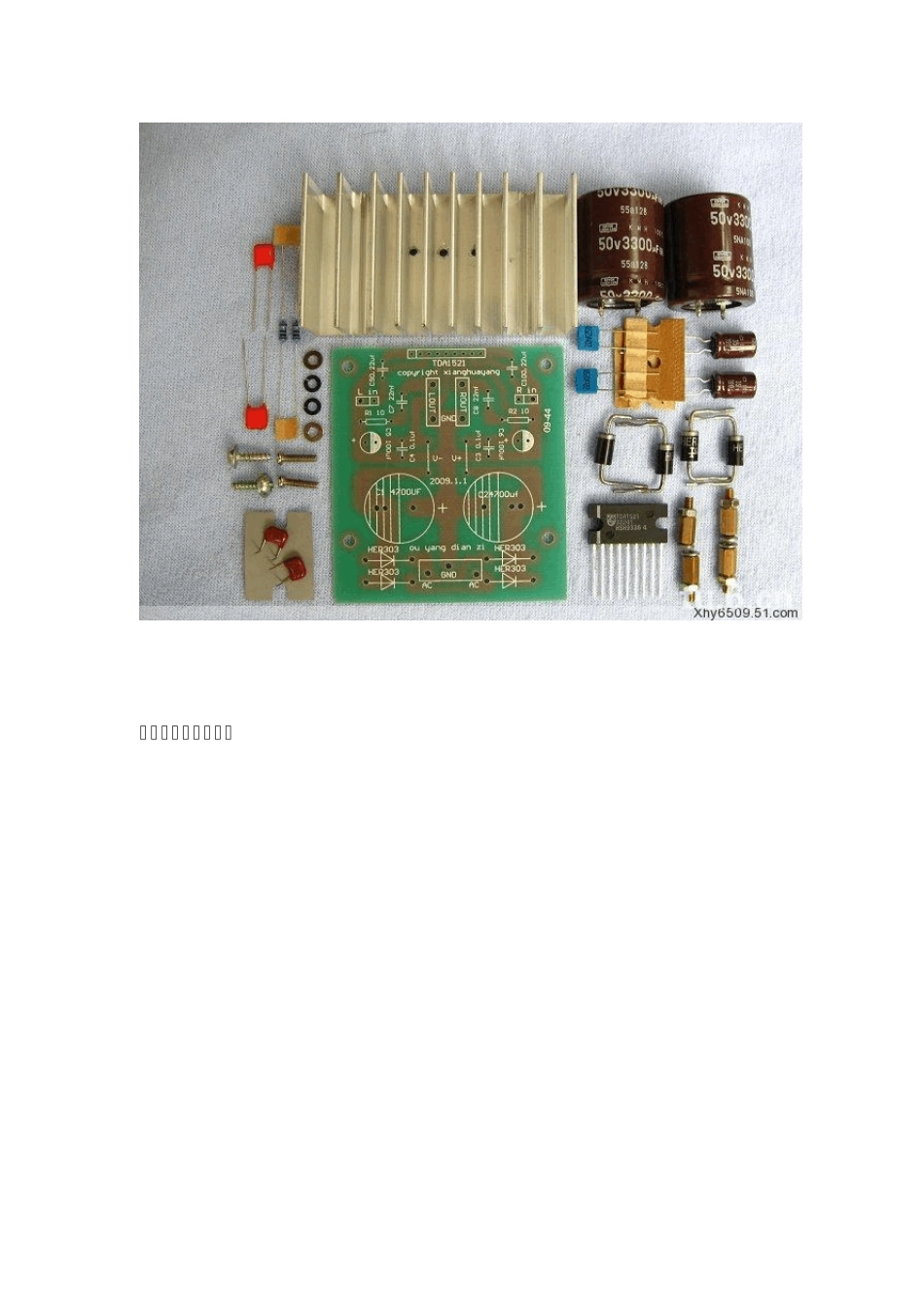

TDA1521 制作15W 双声道功放电路图 ------------------------------------------------- 常用伴音电路－TDA1521 该电路摘自长虹C2191，为OTL 双声道接法。 TDA1521 引脚功能及参考电压： 1 脚：11V——反向输入 1（L 声道信号输入） 2 脚：11V——正向输入 1 3 脚：11V——参考 1（OCL 接法时为0V,OTL 接法时为1/2Vcc） 4 脚：11V——输出 1（L 声道信号输出） 5 脚：0V——负电源输入（OTL 接法时接地） 6 脚：11V——输出 2（R 声道信号输出） 7 脚：22V——正电源输入 8 脚：11V——正向输入 2 9 脚：11V——反向输入 2（R 声道信号输入） TDA1521 是荷兰飞利浦公司设计的低失真度及高稳度的芯片。 其中的参数为：TDA1521 在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为0.5％。输入阻抗20KΩ, 输入灵敏度600mV,信噪比达到85dB。其电路设有等待、静噪状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。 1、本功放板经过精心设计、布局。板材选用1.6mm 的优质玻璃纤维板，焊盘喷锡制造（尺寸：7.5cm*7cm)。 2、本功放板输出不失真功率为：15W*2。散热片尺寸为76MM*43MM*22MM. 3、整流为3A， 200V 的 HER303 快恢复二极管，电源滤波和退偶电容选用日本黑金刚105°长寿命电容，高频滤波为松下CBB 无极电容。耦合为橘红色的飞利浦补品电容， 贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。芯片为原装的飞利浦TDA1521(非台湾产）。 4、优质的元件和合理的设计保证了本功放板的音质十分出色。（本功放板实物和图片完全相同）。整流快恢复二极管是原装库存的，管脚有少许氧化，焊接前请用刀片清理好管脚的氧化层再焊接，防止虚焊！ 5、电源建议选用交流双12V 输出，功率不小于30W 的变压器。散热片注意要和地绝缘！ 实物拍摄图片： 成品板实物拍摄图片 高保真功放IC TDA 1521 采用九脚单列直插式塑料封装，是飞利浦2×15W 单片功放集成电路, 外围元件极少, 使用方便, 具有短路保护和静噪功能 , 电源内阻要小于4 欧 , 以确保负载短路保护功能可靠动作。电器特性参数:(Vcc=±16V RL=8Ω f=1KHz Ta=25℃)1、电源电压 ：Vcc = ±7.5 -- ±20V 推荐值：±15V 2、输出功率 ： Po =2×12W(THD=0.5%) BTL形式时 Po = 30...
