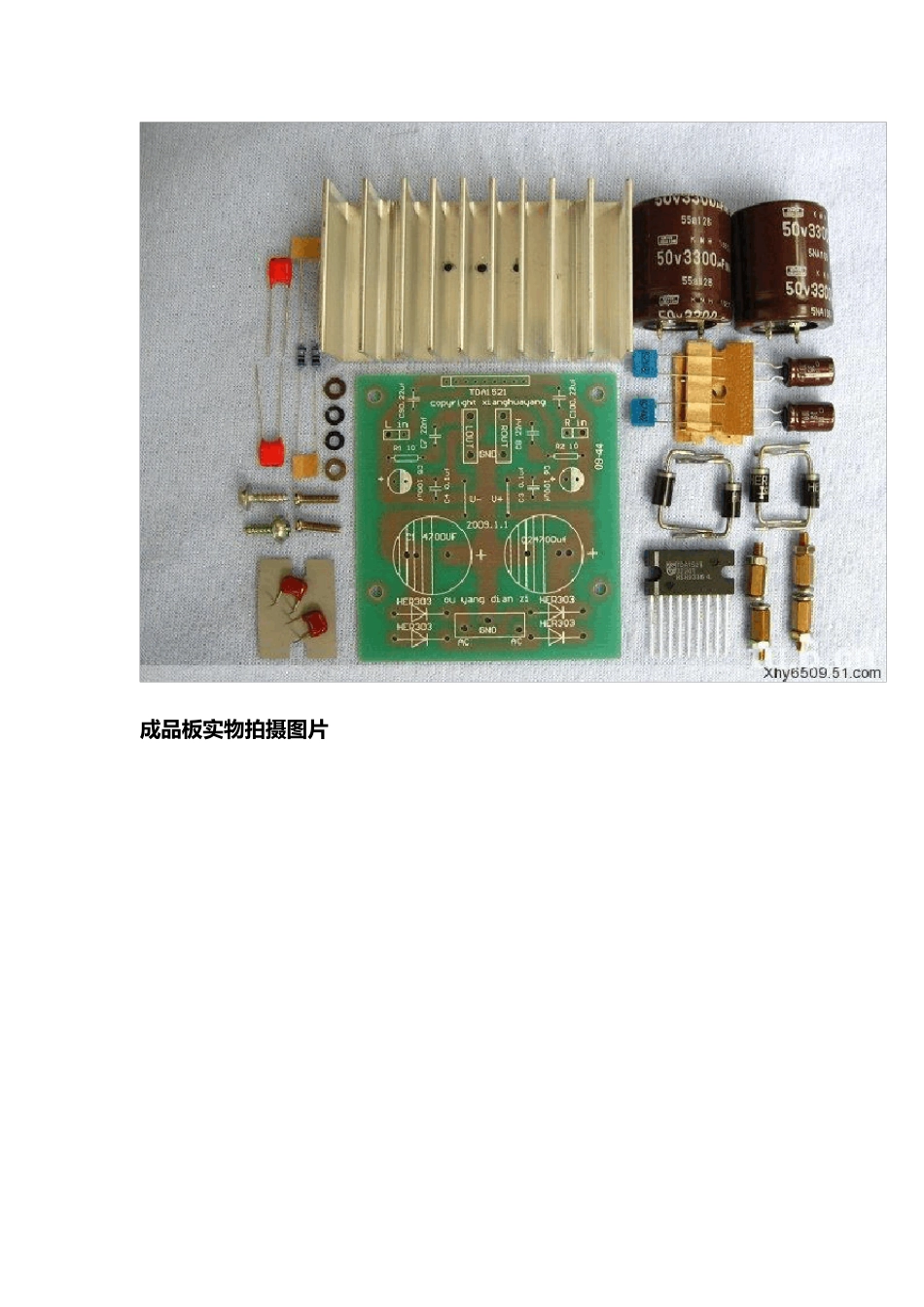

TDA1521 制作15W 双声道功放电路图 ------------------------------------------------- 常用伴音电路-TDA1521 该电路摘自长虹C2191,为OTL 双声道接法。 TDA1521 引脚功能及参考电压: 1 脚:11V——反向输入 1(L 声道信号输入) 2 脚:11V——正向输入 1 3 脚:11V——参考 1(OCL 接法时为0V,OTL 接法时为1/2Vcc) 4 脚:11V——输出 1(L 声道信号输出) 5 脚:0V——负电源输入(OTL 接法时接地) 6 脚:11V——输出 2(R 声道信号输出) 7 脚:22V——正电源输入 8 脚:11V——正向输入 2 9 脚:11V——反向输入 2(R 声道信号输入) TDA1521 是 荷 兰 飞 利 浦 公 司 设 计 的 低 失 真 度 及 高 稳 度 的 芯 片 。 其 中 的参 数 为 :TDA1521 在 电 压 为 ±16V、阻抗为 8Ω时,输出功率为 2×15W,此时的 失 真 仅为 0.5%。 输入阻抗 20KΩ, 输入灵敏度 600mV,信噪比达到 85dB。 其 电 路设 有等待、静噪状态,具有过热保护,低 失 调电 压 高纹波抑制,而且热阻极低 ,具有极佳的 高 频解析力和低 频力度 。 其 音色通透纯正,低 音力度 丰满厚实,高 音清亮明快,很有电 子管的 韵味。 1、本功放板经过精心设计、布局。板材选用 1.6mm 的优质玻璃纤维板,焊盘喷锡制造(尺寸:7.5cm*7cm)。 2、本功放板输出不失真功率为:15W*2。散热片尺寸为76MM*43MM*22MM. 3、整流为 3A,200V 的 HER303 快恢复二极管,电源滤波和退偶电容选用日本黑金刚 105°长寿命电容,高频滤波为松下 CBB 无极电容。耦合为橘红色的飞利浦补品电容,贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。芯片为原装的飞利浦 TDA1521(非 台 湾 产)。 4、优质的元件和合理的设计保证了本功放板的音质十分出色。(本功放板实物和图片完全相同)。整流快恢复二极管是原装库存的,管脚有少许氧化,焊接前请用刀片清理好管脚的氧化层再焊接,防止虚焊! 5、电源建议选用交流双 12V 输出,功率不小于 30W 的变压器。散热片注意要和地绝缘! 实物拍摄图片: 成 品板实物拍摄图片 高保真功放IC TDA 1521 采用九脚单列直插式塑料封装,是飞利浦2×15W 单片功放集成电路, 外围元件极少, 使用方便, 具有短路保护和静噪功能 , 电源内阻要小于4 欧 , 以确保负载短路保护功能可靠动作。电器特性参数:(Vcc=±16V R...
