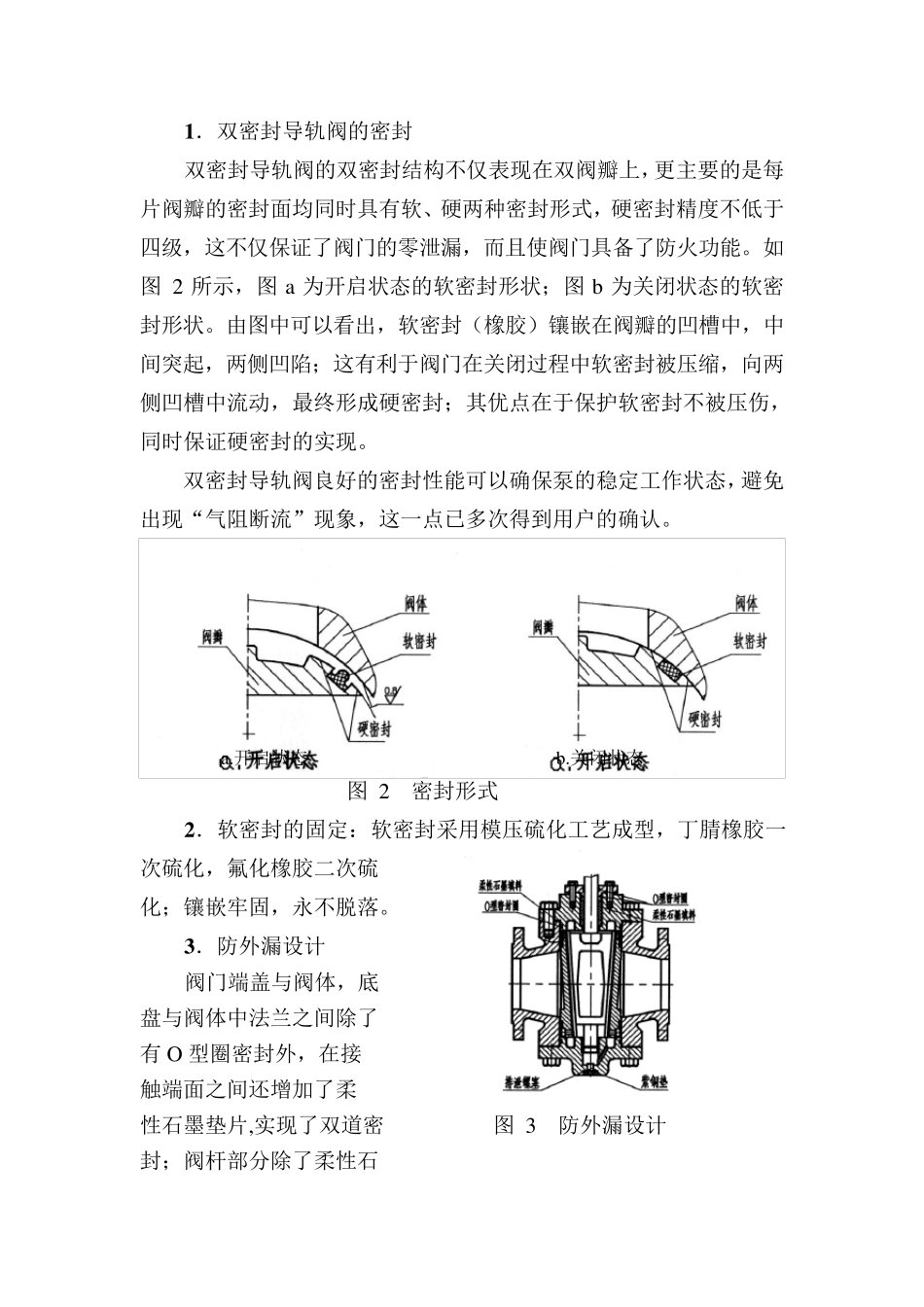

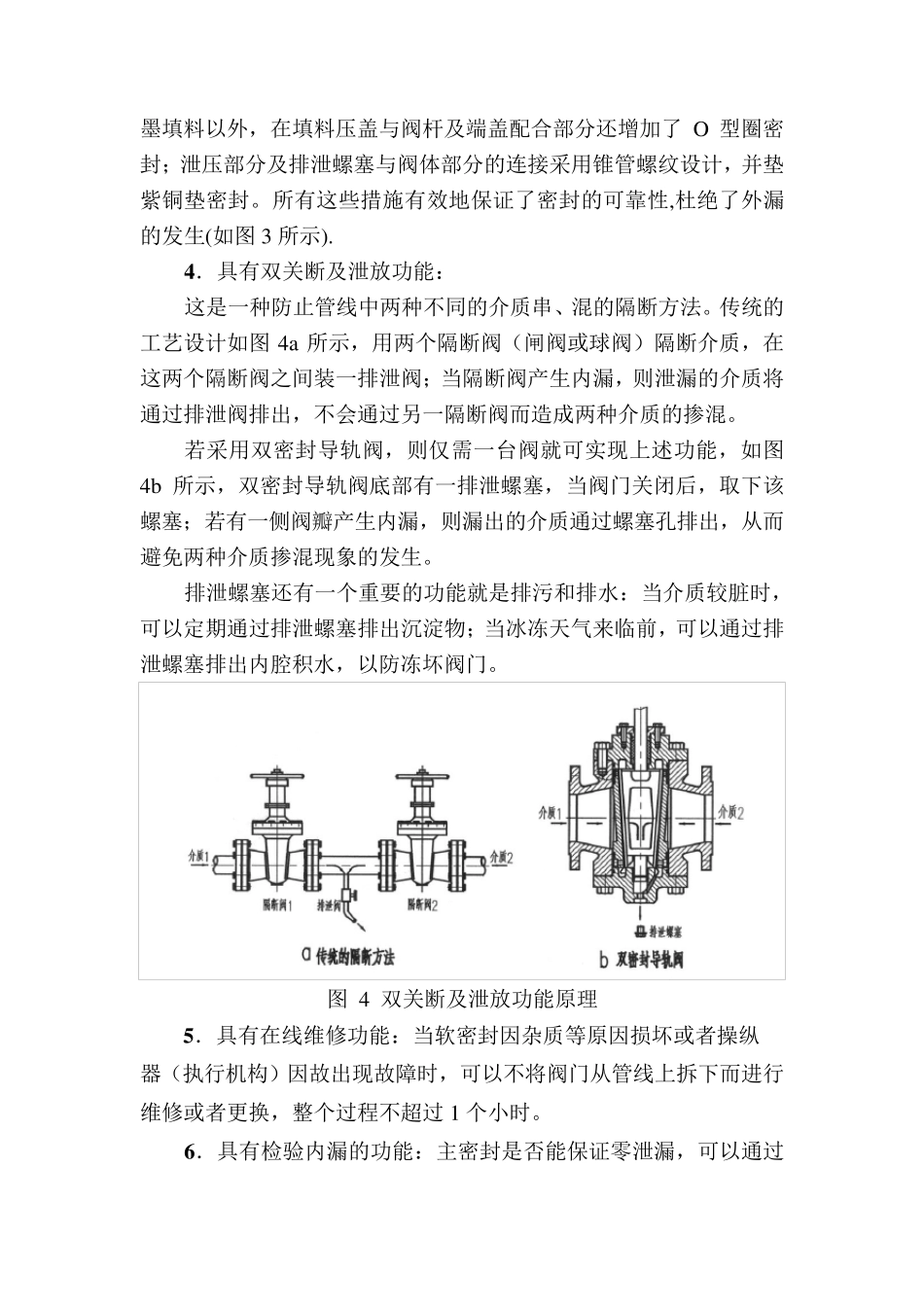

双密封导轨阀的结构和性能特点 双密封导轨阀以具有良好的密封性；密封件旋转无摩擦，使用寿命长(经合肥通用机械研究所检测寿命为2 8 0 0 0 次)；可实现在线维修及保养等特点和具有许多独到的功能而闻名。图1 是双密封导轨阀的基本结构原理图，下面就其结构、工艺和性能特点作以详细说明。 图 1 双密封导轨阀结构图 1 ．双密封导轨阀的密封 双密封导轨阀的双密封结构不仅表现在双阀瓣上，更主要的是每片阀瓣的密封面均同时具有软、硬两种密封形式，硬密封精度不低于四级，这不仅保证了阀门的零泄漏，而且使阀门具备了防火功能。如图 2 所示，图a 为开启状态的软密封形状；图b 为关闭状态的软密封形状。由图中可以看出，软密封（橡胶）镶嵌在阀瓣的凹槽中，中间突起，两侧凹陷；这有利于阀门在关闭过程中软密封被压缩，向两侧凹槽中流动，最终形成硬密封；其优点在于保护软密封不被压伤，同时保证硬密封的实现。 双密封导轨阀良好的密封性能可以确保泵的稳定工作状态，避免出现“气阻断流”现象，这一点已多次得到用户的确认。 图 2 密封形式 2 ．软密封的固定：软密封采用模压硫化工艺成型，丁腈橡胶一次硫化，氟化橡胶二次硫 化；镶嵌牢固，永不脱落。 3 ．防外漏设计 阀门端盖与阀体，底 盘与阀体中法兰之间除了 有O 型圈密封外，在接 触端面之间还增加了柔 性石墨垫片,实现了双道密 图 3 防外漏设计 封；阀杆部分除了柔性石 a.开启状态 b.关闭状态 墨填料以外，在填料压盖与阀杆及端盖配合部分还增加了O 型圈密封；泄压部分及排泄螺塞与阀体部分的连接采用锥管螺纹设计，并垫紫铜垫密封。所有这些措施有效地保证了密封的可靠性,杜绝了外漏的发生(如图3 所示). 4 ．具有双关断及泄放功能： 这是一种防止管线中两种不同的介质串、混的隔断方法。传统的工艺设计如图4a 所示，用两个隔断阀（闸阀或球阀）隔断介质，在这两个隔断阀之间装一排泄阀；当隔断阀产生内漏，则泄漏的介质将通过排泄阀排出，不会通过另一隔断阀而造成两种介质的掺混。 若采用双密封导轨阀，则仅需一台阀就可实现上述功能，如图4b 所示，双密封导轨阀底部有一排泄螺塞，当阀门关闭后，取下该螺塞；若有一侧阀瓣产生内漏，则漏出的介质通过螺塞孔排出，从而避免两种介质掺混现象的发生。 排泄螺塞还有一个重要的功能就是排污和排水：当介质较脏时，可以定期通过排泄螺塞排出沉淀物；当冰冻天气来临前，可以通过排泄螺塞排出内...
