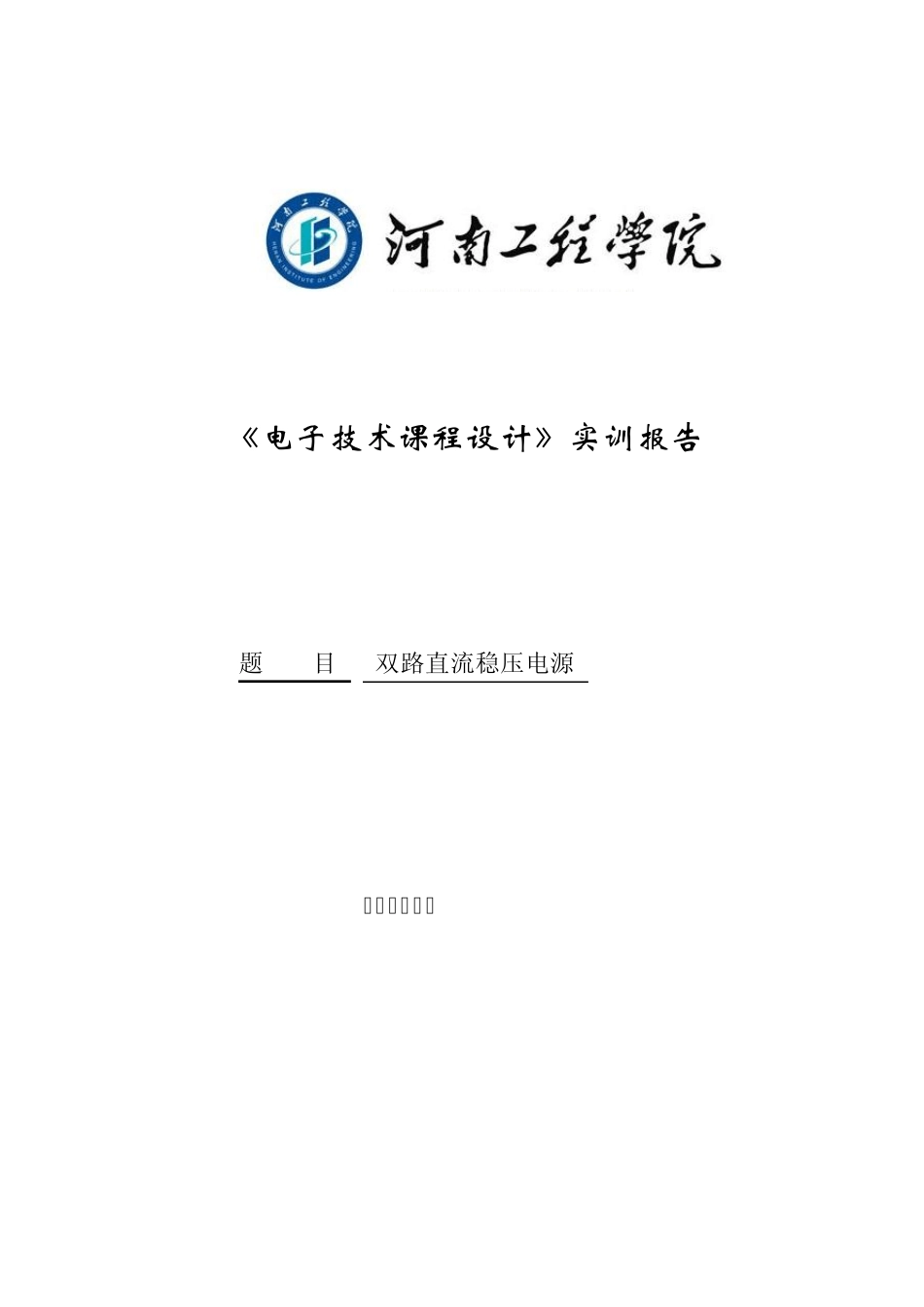

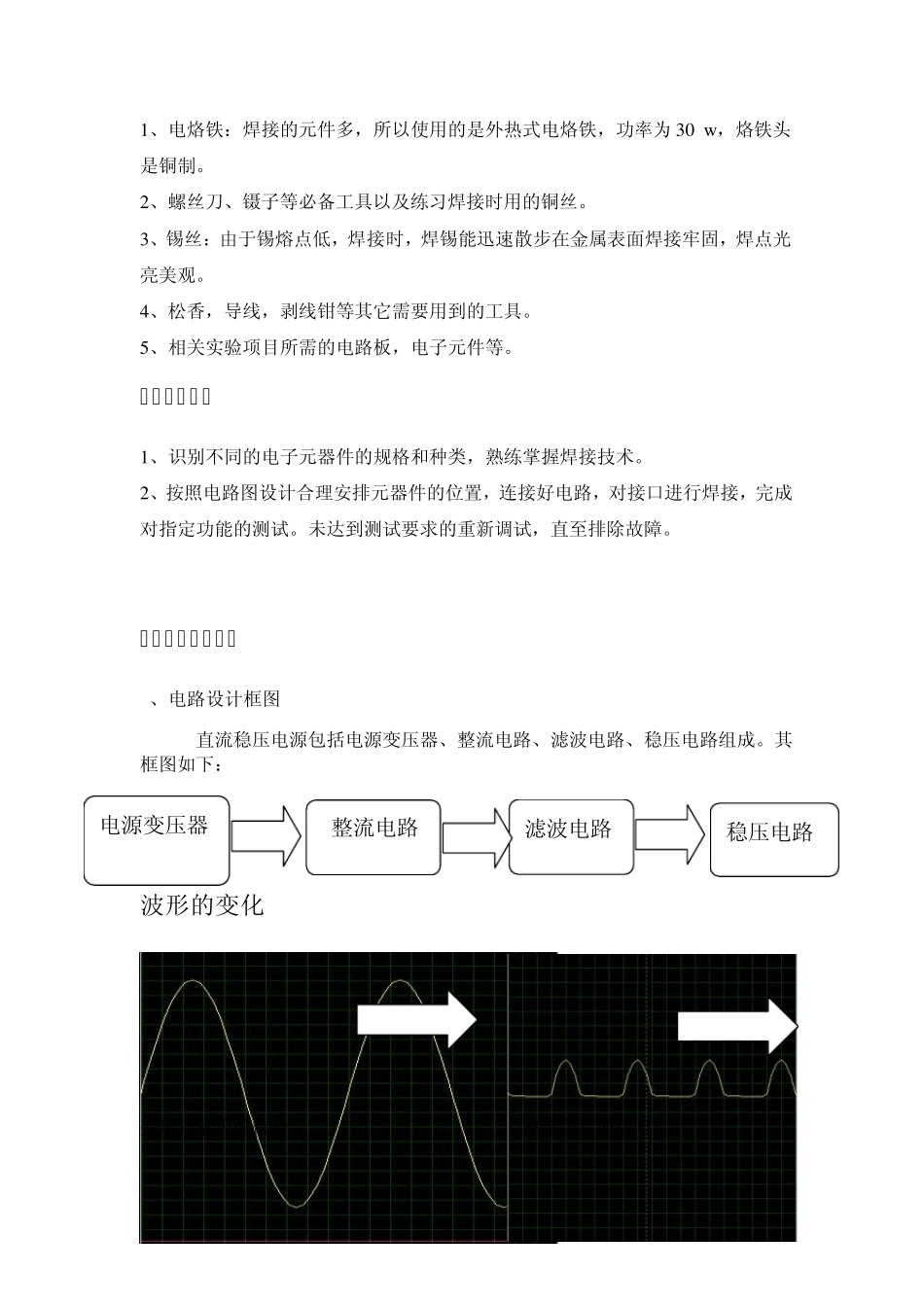

《电子技术课程设计》实训报告 题 目 双路直流稳压电源 实训报告评语 等级： 评阅人： 职称： 年 月 日 一、 实训目的 1、培养动手能力，在实践中加强对理论知识的理解。 2、掌握对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程的方法。 3、掌握查找及排除电子电路故障的常用方法。 4、学习使用 proteu s、protel 电路仿真与设计软件，动手绘制电路图。 二、实训设备及仪器 1、电烙铁：焊接的元件多，所以使用的是外热式电烙铁，功率为 30 w ，烙铁头是铜制。 2、螺丝刀、镊子等必备工具以及练习焊接时用的铜丝。 3、锡丝：由于锡熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 4、松香，导线，剥线钳等其它需要用到的工具。 5、相关实验项目所需的电路板，电子元件等。 三、实训要求 1、识别不同的电子元器件的规格和种类，熟练掌握焊接技术。 2、按照电路图设计合理安排元器件的位置，连接好电路，对接口进行焊接，完成对指定功能的测试。未达到测试要求的重新调试，直至排除故障。 四、实训电路设计 1、电路设计框图 直流稳压电源包括电源变压器、整流电路、滤波电路、稳压电路组成。其框图如下： 波形的变化 变压器输出的信号 整流之后的信号 电源变压器 整流电路 滤波电路 稳压电路 滤波之后的信号 稳压之后的信号 各部分的作用 电源变压器部分：直流电源的输入为220v的电网电压，因而需要经过电源变压器降压之后，再对交流电压进行处理。 整流电路部分：变压器副边电压通过整流滤波电路从交流电压变为直流电压，即将正弦波电压转换为单一方向的脉动电压。 滤波电路部分：为了减少电压的脉动，需要通过低通滤波电路，是输出电压平滑。 稳压电路部分：是输出直流电压基本不受电网波动和负载电阻变化的影响，从而获得足够高的稳定性。 2、部分电路设计 变压器部分： 图 1 变压器使用双端输入三端输出变压器可以实现输出正负电压，变压器规格为单相220V 输入三端输出12V、 30W 的变压器。 整流电路部分： 图 2 整流电路将交变电压转变成单向脉动直流电，常用的整流电路有单相桥式整流电路，单相桥式整流电路与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，并且还具有输出电压高、变压器利用率高、脉动小等优点，因此在设计中常采用单相桥式整流电路。桥式整流电路有四个二极管按照一定顺序组成，每个...
