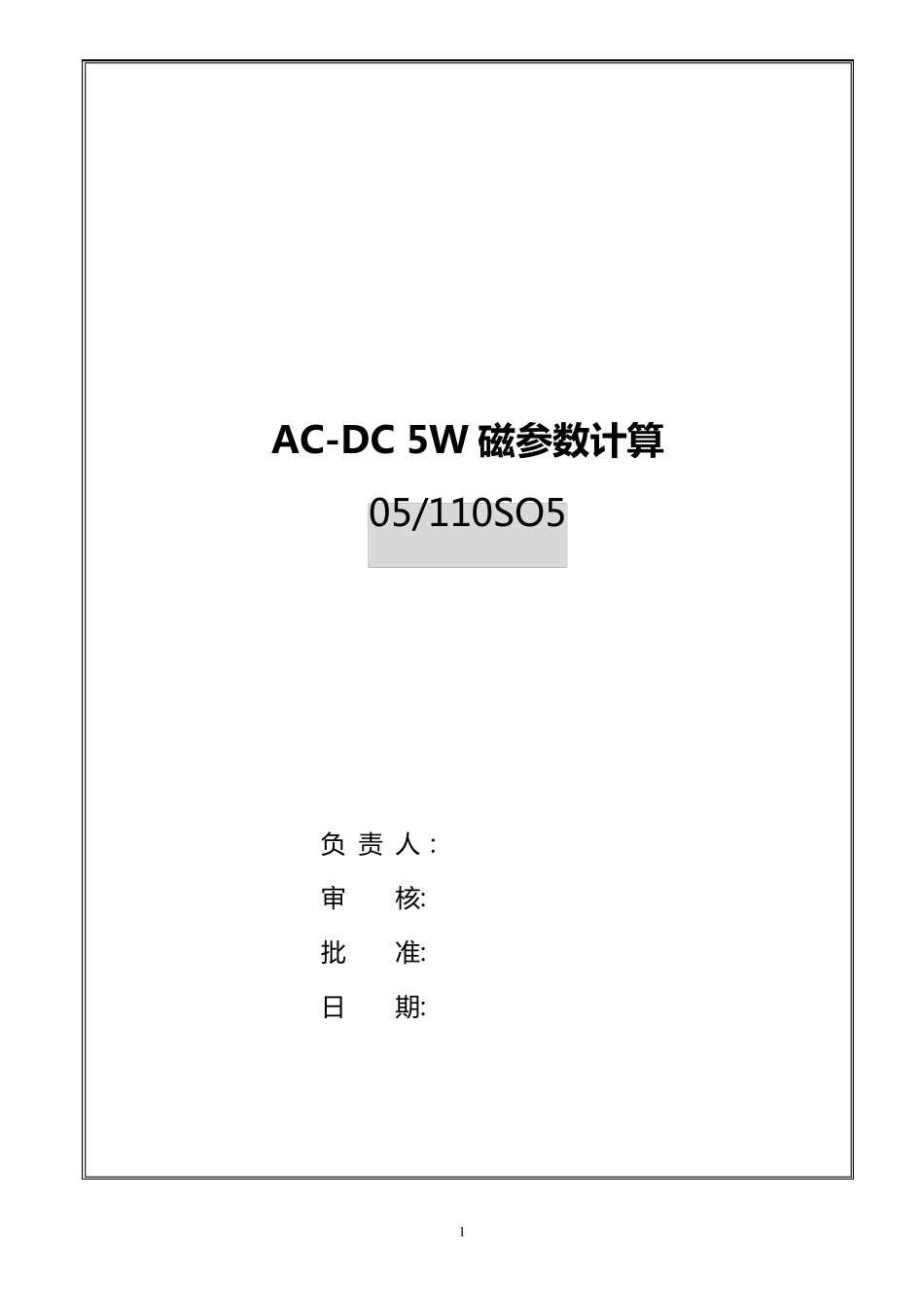

反激变压器设计(标准格式)

1 AC-DC 5W 磁 参数计算 05/110SO5 负 责 人： 审 核: 批 准: 日 期: 2 3 4 第 一部分 变压器的设计 一 、变压器设计步骤： 由于 XRA05/110S05 是采用反激的电路拓扑结构，故变压器按反激变压器进行设计。具体步骤如下： 1、 决定电源参数。 2、 计算电路参数。 3、 选择磁芯材料。 4、 选择磁芯的形状和尺寸。 5、 计算变压器匝数、有效气隙电感系数及气隙长度。 6、 选择绕组线圈线径。 7、 计算变压器损耗和温升。 下面就按上述步骤进行变压器的设计。 二、设计过程： 1、电源参数：（有些参数为指标给定，有些参数从资料查得） 最小交流输入电压值: Vacmin= 85 V 最大交流输入电压值: Vacmax= 265 V 电网频率: FL= 50～440 Hz 变压器工作频率: Fs= 60000 Hz 输出电压: Vo= 5.1 V 输出电流: Io= 1．0 A 5 输 出 功 率 : Po= 5.1 W 电 源 整 机 效 率 : η≥ 0.75 损 耗 分 配 因 数 : Z= 0.5 自 供 电 电 压 : VB= 10 V 整 流 桥 的 导 通 时 间 : tC= 0.0032 S 输 入 电 容 容 量 : CIN= 10 uF 最 大 占 空 比 : DNAX= 0.47 电 流 比 例 因 数 : KRP= 0.65 初 、次级之间 耐压 : ≥2500 Vac 2、计算电 路参数 ： 最 低直流 输 入 电 压 ：)(72))2/1(2(2(min2minVCtfPVVINCLOacdc 将相关参数 代入 上式：Vdcmin=72(v) 最 高直流 输 入 电 压 ：)(3752maxmaxVVVacdc 计算低端输 入 时 ： 原边平均输 入 直流 电 流 值：)(094.0minAVPIdcOAVG  原边峰值电 流 ：)(3.0)2/(1ADKIIMAXRPAVGP 原边脉动电 流 ：)(19.0AKIIRPPR 原边有效 值电 流 ：)(14.0)3(22AIIIIDIRRPPMAXRMS 变压 器原边电 感量 ：)(5.2)1()2/1(1026mHZfKKIPLSRPRPPOP Z 为损 耗 分 配 因 数 ，如果 Z=1.0 表示所有损 耗 都在副边，如果 Z=0 表示所有的 损 耗 都在原 6 边 ， 在 这 里 取 Z=0.5 表 示 原 副 边 都 存 在 损 耗 。 3、 选 择 磁 芯 材 料 ： 铁 氧 体 材 料 具 有 电 阻 率 高 ， 高 频 损 耗 小 的 特 点 ， 且 有 多 种 材 料 和 磁 芯 规 格 满 足 各 要 求 ， 加之 价 格 较 其 它 材 料 ...
