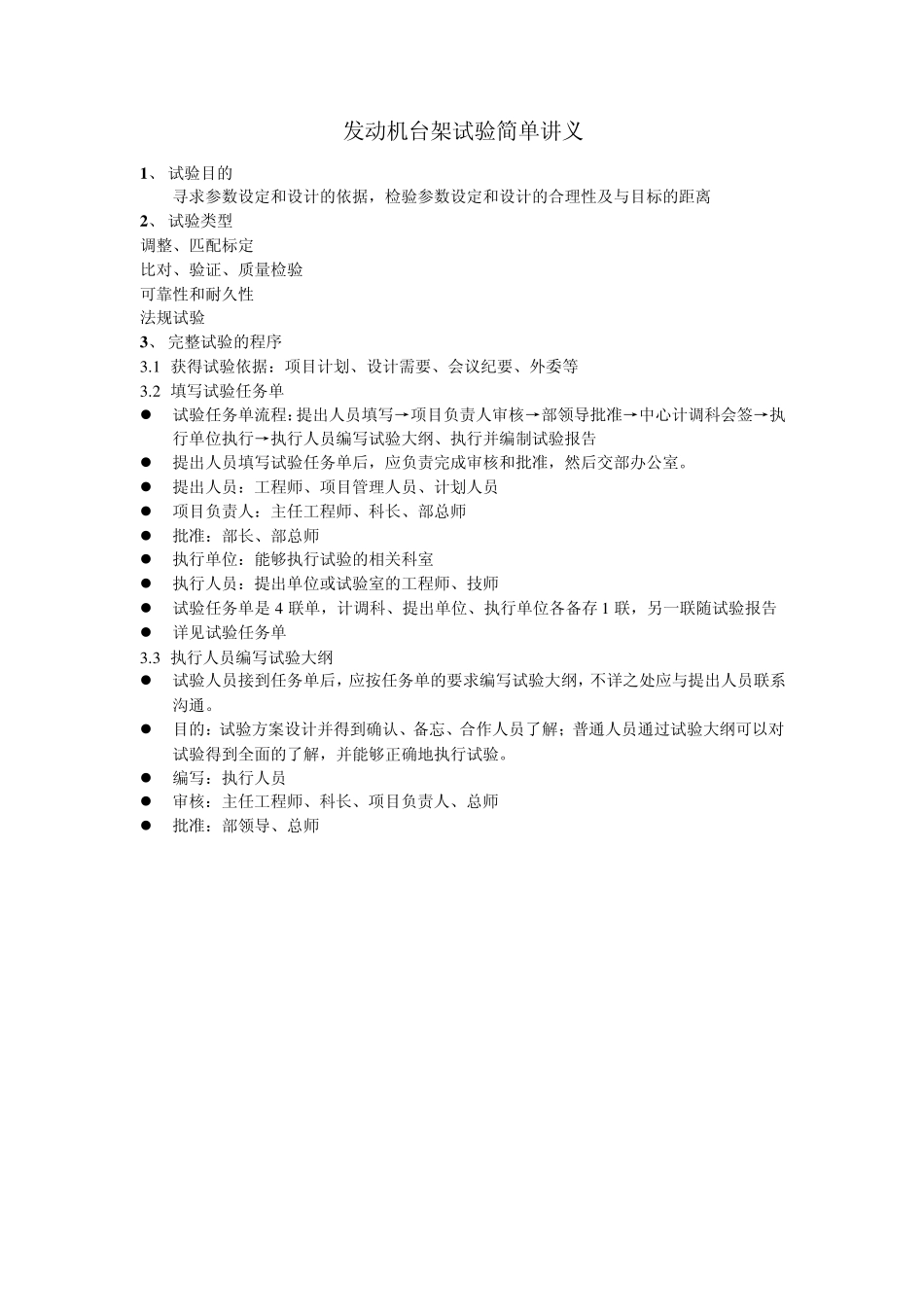

发动机台架试验简单讲义 1 、 试验目的 寻求参数设定和设计的依据,检验参数设定和设计的合理性及与目标的距离 2 、 试验类型 调整、匹配标定 比对、验证、质量检验 可靠性和耐久性 法规试验 3 、 完整试验的程序 3 .1 获得试验依据:项目计划、设计需要、会议纪要、外委等 3 .2 填写试验任务单 试验任务单流程:提出人员填写→项目负责人审核→部领导批准→中心计调科会签→执行单位执行→执行人员编写试验大纲、执行并编制试验报告 提出人员填写试验任务单后,应负责完成审核和批准,然后交部办公室。 提出人员:工程师、项目管理人员、计划人员 项目负责人:主任工程师、科长、部总师 批准:部长、部总师 执行单位:能够执行试验的相关科室 执行人员:提出单位或试验室的工程师、技师 试验任务单是 4 联单,计调科、提出单位、执行单位各备存 1 联,另一联随试验报告 详见试验任务单 3 .3 执行人员编写试验大纲 试验人员接到任务单后,应按任务单的要求编写试验大纲,不详之处应与提出人员联系沟通。 目的:试验方案设计并得到确认、备忘、合作人员了解;普通人员通过试验大纲可以对试验得到全面的了解,并能够正确地执行试验。 编写:执行人员 审核:主任工程师、科长、项目负责人、总师 批准:部领导、总师 发动机性能试验标准大纲 1 试验名称 2 试验依据 根据 号试验任务单进行试验 3 试验目的 4 试验对象 4.1 试验对象 样品名称型号,样品参数,生产厂家,生产日期,样品来源 与试验对象进行比对的产品的描述 4.2 载体的描述(发动机) 发动机型号: 发动机编号: 生产厂家: 主要技术参数: 气缸数: 缸径×冲程: 压缩比: 排量: 燃烧室型式: 性能参数:额定功率、最大扭矩、排放水平等 5 试验内容 零部件尺寸、形状位置的测量、照像 总功率、净功率试验; 调速特性试验; 负荷特性试验; 怠速试验; 万有特性试验; 机械损失功率试验; 各缸工作均匀性试验; 机油消耗量试验; 活塞漏气量试验; 全负荷稳态烟度试验; 排气污染物试验; 可见污染物试验; 可靠性试验 试验后零部件的测量、检验、照像 各种匹配标定试验 检验 。。。。。。 6 试验方法 特殊试验方法和工况的描述和说明 一般试验或标准试验按照国家、行业、企业...
