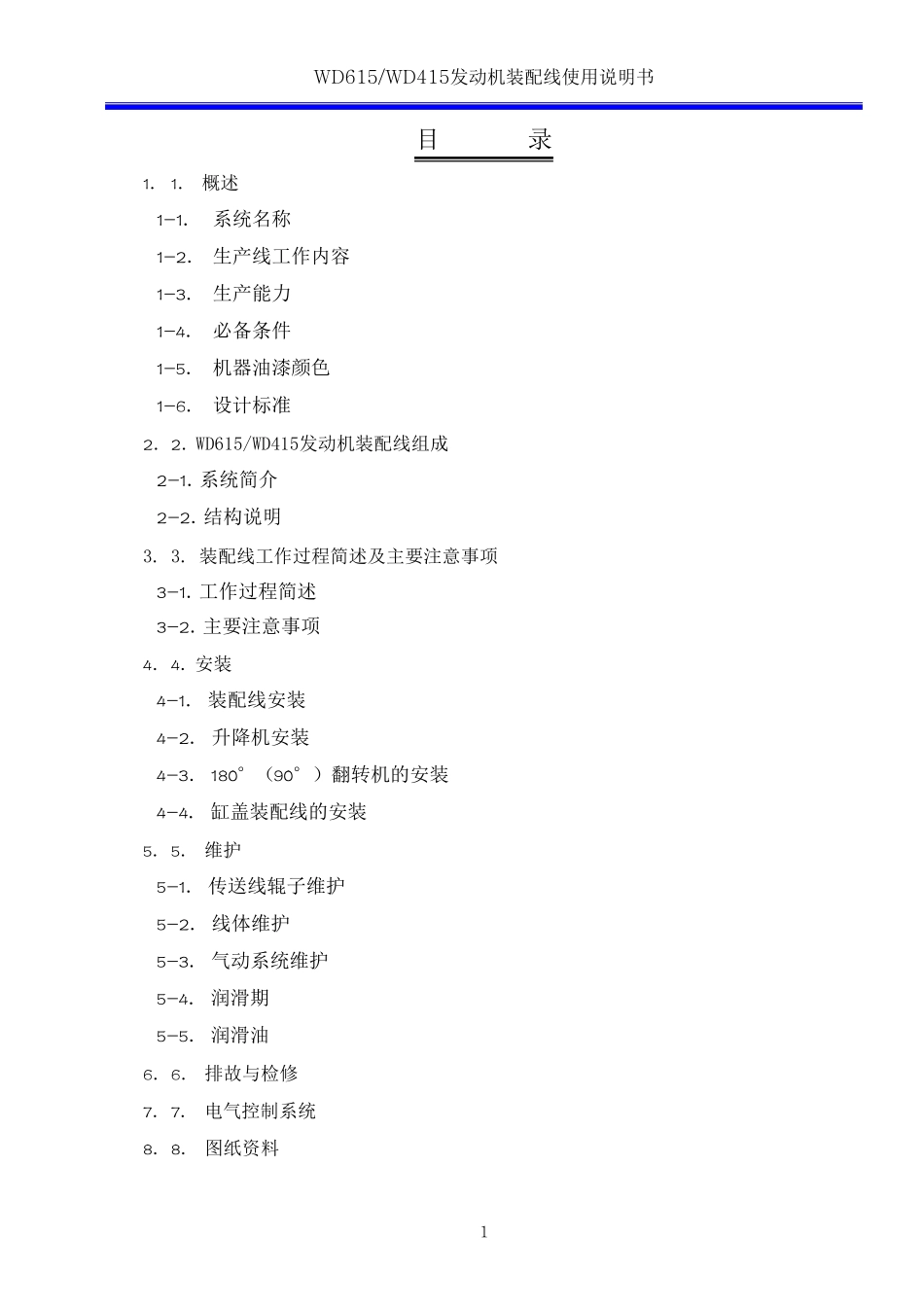

1/30
发动机装配线使用说明书机械_第2页

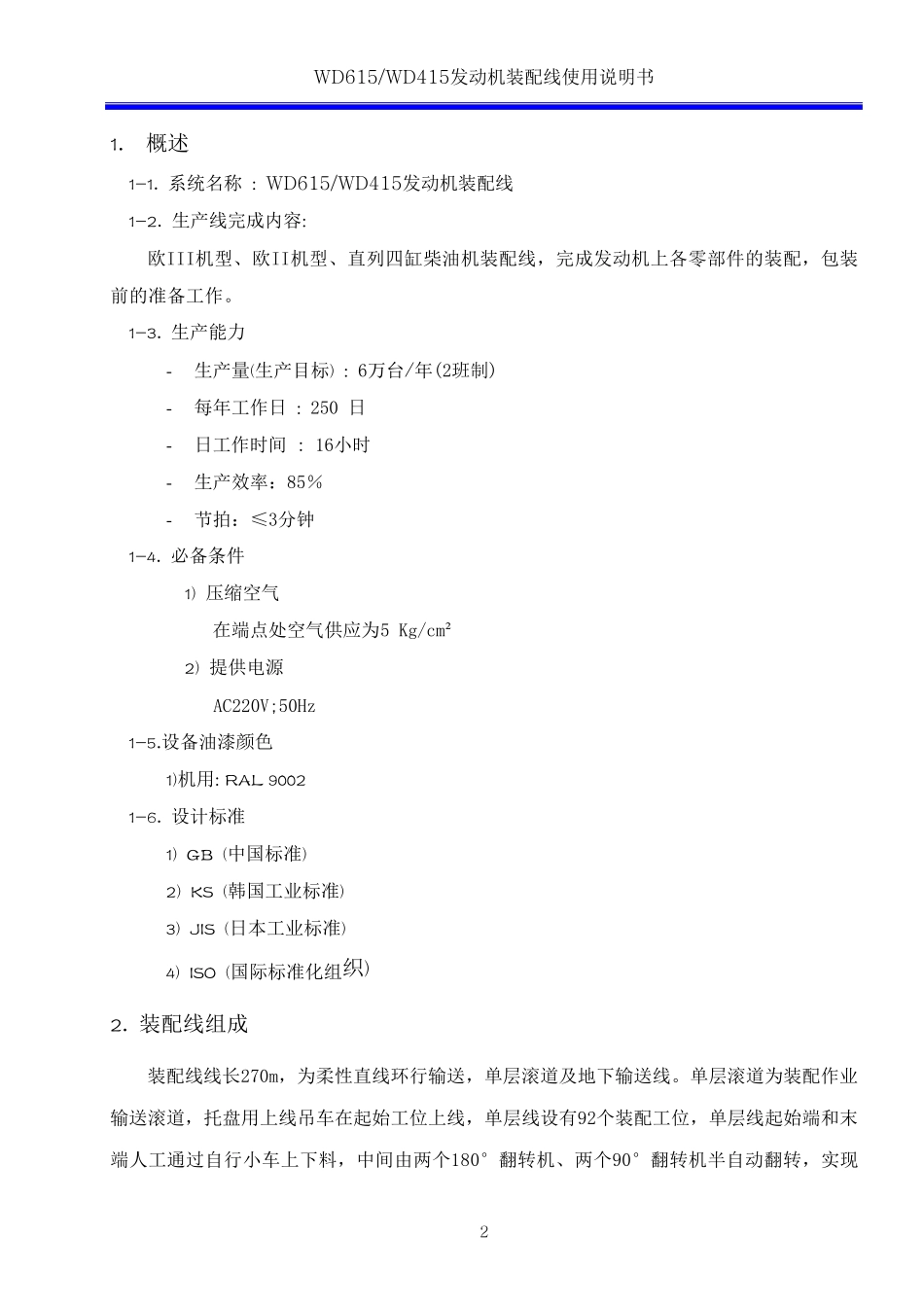

2/30
发动机装配线使用说明书机械_第3页

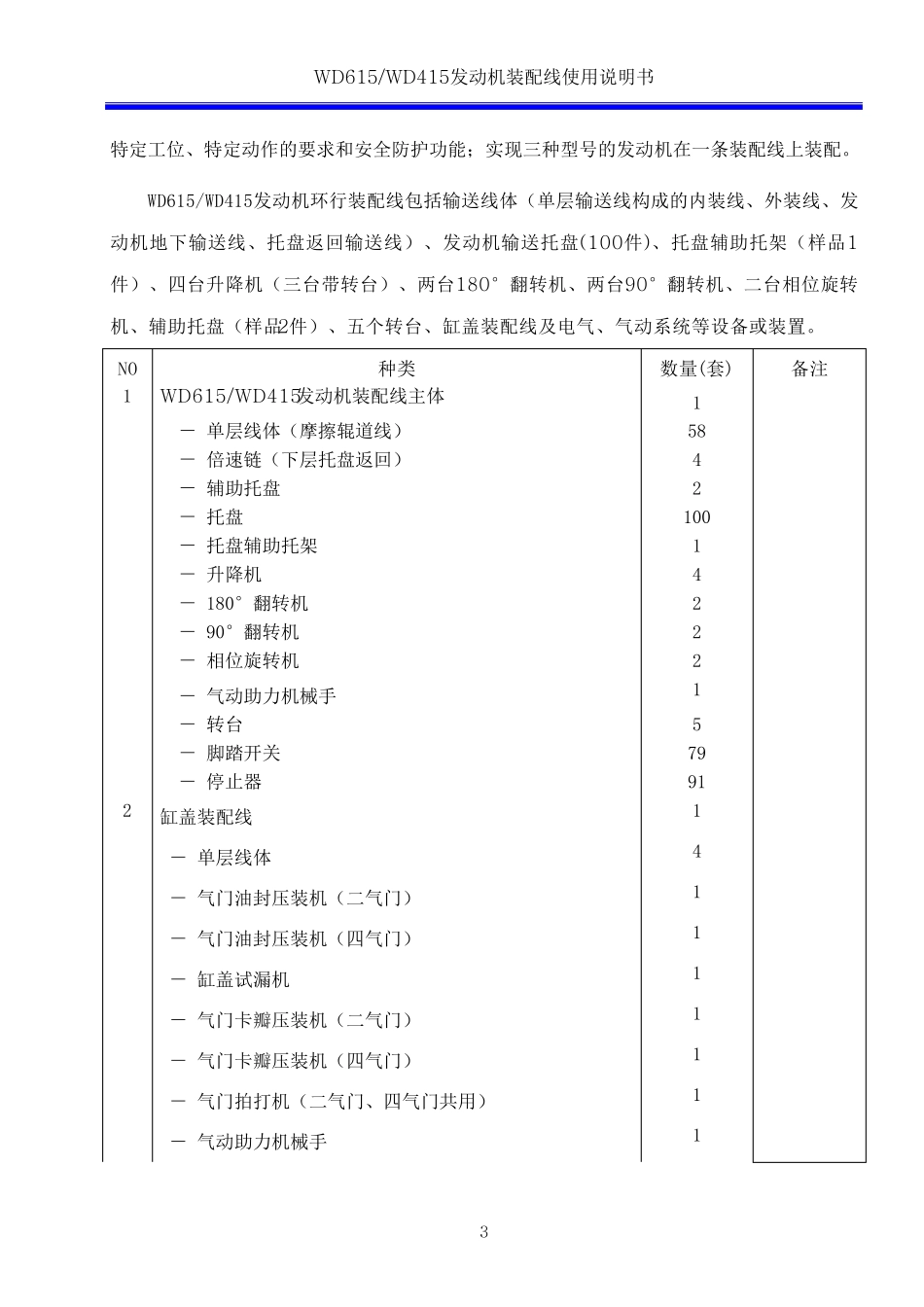

3/30
W D615/W D415发动机装配线使用说明书 1 目 录 1. 1. 概述 1-1. 系统名称 1-2. 生产线工作内容 1-3. 生产能力 1-4. 必备条件 1-5. 机器油漆颜色 1-6. 设计标准 2. 2. WD615/WD415发动机装配线组成 2-1. 系统简介 2-2. 结构说明 3. 3. 装配线工作过程简述及主要注意事项 3-1. 工作过程简述 3-2. 主要注意事项 4. 4. 安装 4-1. 装配线安装 4-2. 升降机安装 4-3. 180°(90°)翻转机的安装 4-4. 缸盖装配线的安装 5. 5. 维护 5-1. 传送线辊子维护 5-2. 线体维护 5-3. 气动系统维护 5-4. 润滑期 5-5. 润滑油 6. 6. 排故与检修 7. 7. 电气控制系统 8. 8. 图纸资料 W D615/W D415发动机装配线使用说明书 2 1. 概述 1-1. 系统名称 : W D615/W D415发动机装配线 1-2. 生产线完成内容: 欧III机型、欧II机型、直列四缸柴油机装配线,完成发动机上各零部件的装配,包装前的准备工作。 1-3. 生产能力 - 生产量(生产目标) : 6万台/年(2班制) - 每年工作日 : 250 日 - 日工作时间 : 16小时 - 生产效率:85% - 节拍:≤3分钟 1-4. 必备条件 1) 压缩空气 在端点处空气供应为5 Kg/cm² 2) 提 供电 源 AC220V;50Hz 1-5.设 备油漆 颜 色 1)机用: RAL 9002 1-6. 设 计 标准 1) GB (中 国 标准) 2) KS (韩 国 工业 标准) 3) JIS (日本 工业 标准) 4) ISO (国 际 标准化 组 织 ) 2. 装配线组 成 装配线线长 270m,为柔 性 直线环 行 输 送 ,单 层 滚 道 及 地 下 输 送 线。单 层 滚 道 为装配作业输 送 滚 道 ,托 盘 用上线吊 车 在起 始 工位 上线,单 层 线设 有 92个 装配工位 ,单 层 线起 始 端和 末端人 工通 过自行 小车 上下 料,中 间由两个 180°翻转机、两个 90°翻转机半自动翻转,实现W D615/W D415发动机装配线使用说明书 3 特定工位、特定动作的要求和安全防护功能;实现三种型号的发动机在一条装配线上装配。 WD615/WD415发动机环行装配线包括输送线体(单层输送线构成的内装线、外装线、发动机地下输送线、托盘返回输送线)、发动机输送托盘(100件)、托盘辅助托架(样品1件)、四台升降机(三台带转台)、两台180°翻转机、两台90°翻转机、二台相位旋转机、辅助托盘(样品2件)、五个转台、缸盖装配线及电气、气动系统等设备...
