发射(TX)接收(RX)测试

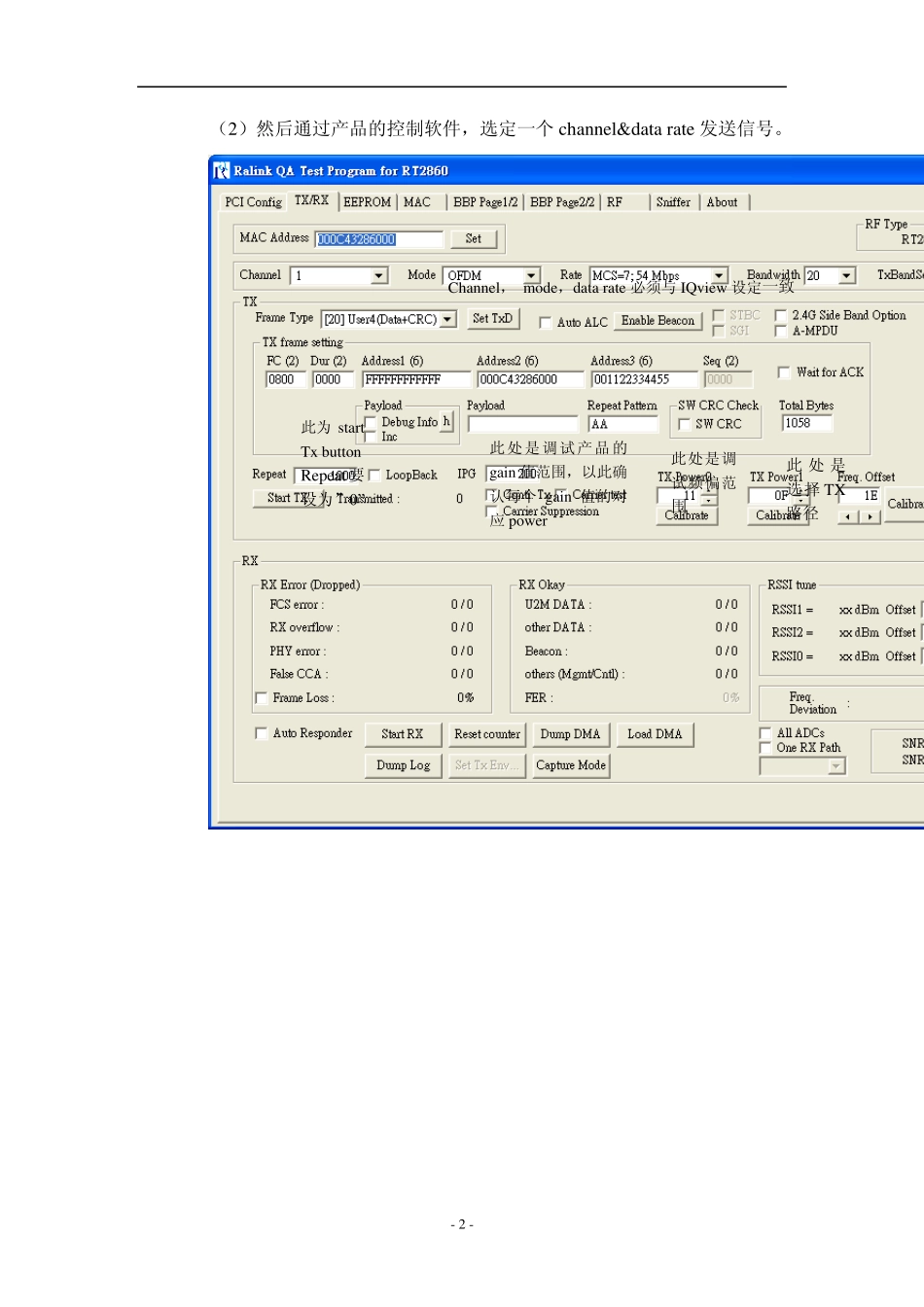

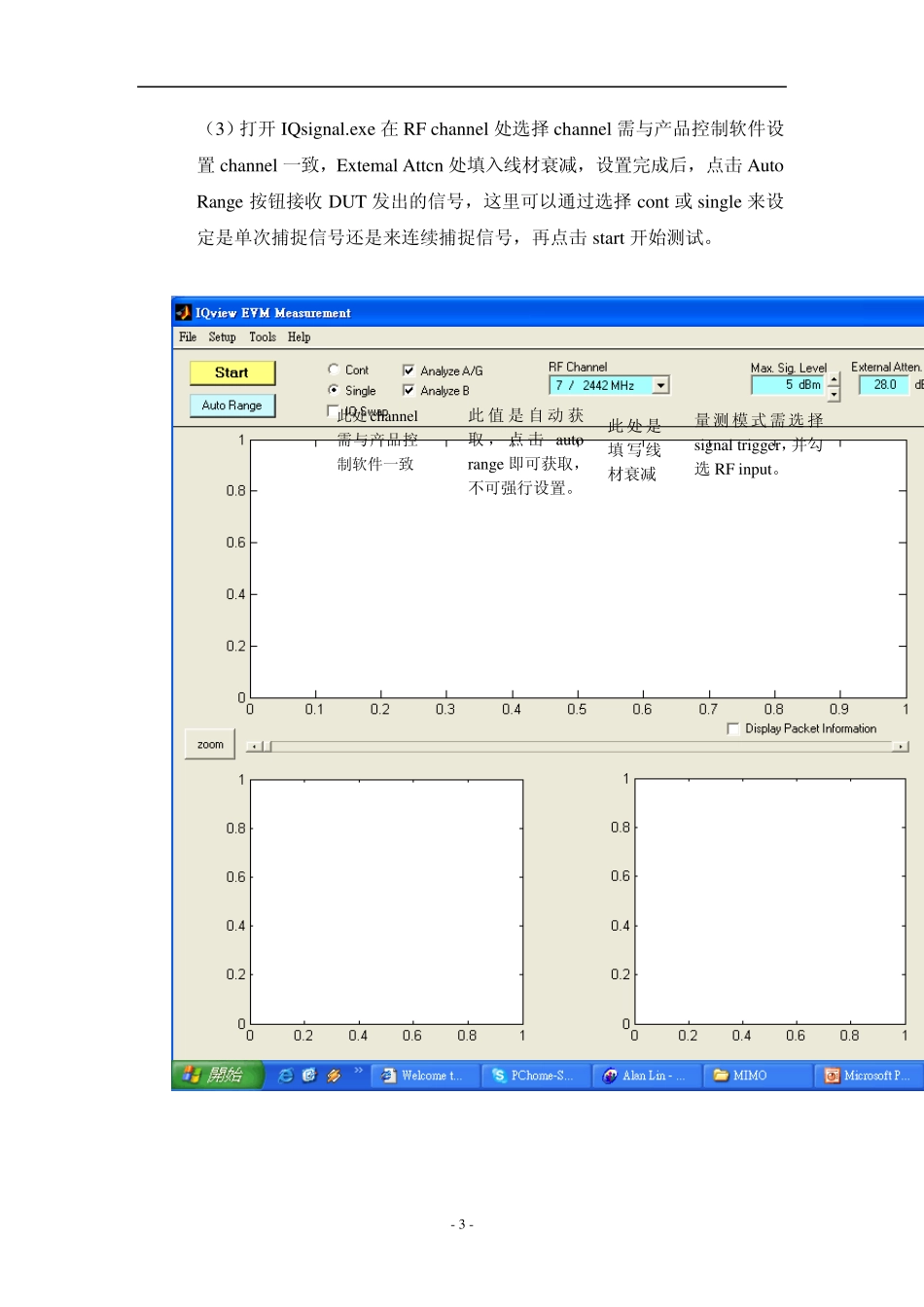

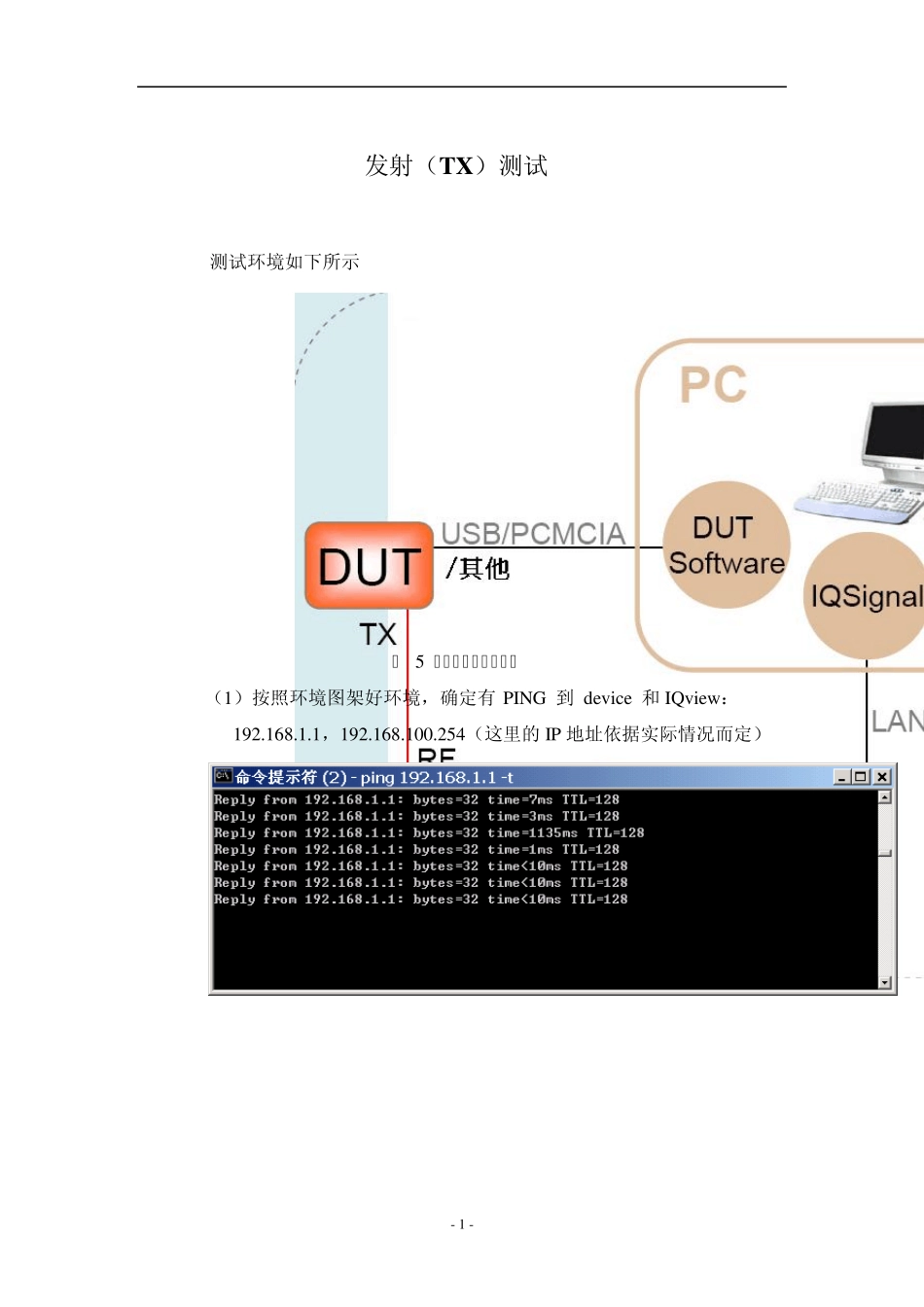

- 1 - 发射（TX）测试 测试环境如下所示 图 5 发射测试设备连接图 （1）按照环境图架好环境，确定有 PING 到 device 和 IQview ：192.168.1.1，192.168.100.254（这里的 IP 地址依据实际情况而定） - 2 - （2）然后通过产品的控制软件，选定一个channel&data rate 发送信号。 Channel， mode，data rate 必须与IQview 设定一致 此为start Tx button Repeat要设为”0” 此处是调试产品的gain 值范围，以此确认每个gain 值的对应 power 此处是调试频偏范围 此处 是选择 TX路径 - 3 - （3）打开IQsignal.ex e 在RF channel 处选择channel 需与产品控制软件设置channel 一致，Ex temal Attcn 处填入线材衰减，设置完成后，点击Au to Range 按钮接收DUT 发出的信号，这里可以通过选择cont 或single 来设定是单次捕捉信号还是来连续捕捉信号，再点击start 开始测试。 此处channel需与产品控制软件一致 此 值 是自 动 获取 ，点击au to range 即可获取，不可强行设置。 此 处是填写 线材衰减 量测模式需选择signal trigger，并勾选RF inpu t。 - 4 - （4）TX 数据测试。 - 5 - 接收（R X ）测试 测试环境如下所示 图 7 接收测试设备连接图 接收测试部分主要是测试接收灵敏度，这里需要用到Vector Signal Generator 工具。具体测试步骤如下： （1）按照环境图架好环境，确定有 PING 到 device 和 IQview ：192.168.1.1，192.168.100.254（IP 地址视具体情况而定） - 6 - （2）通过产品的控制软件选定一个 channel&data rate 接收信号，在测试RX 时 IQ-VIEW 的测试端需接至右边(VSG) 按下 Star RX， PCBA 即一直接收 - 7 - （3）打开IQsignal.ex e 软件，在Tools 中选择Vector Signal Generator。 1 处选择发送指定数目的封包，点 2 处 start 发送，3 处选择发送的 channel ，需与产品控制软件channel 一致，RF Ou tpu t 需勾选，4 处选择发送的封包速率（即选择不同的调制方式），5 处选择发送的功率，加上线材衰减，就是 DUT 接收到的功率。 - 8 - Vector Signal Generator 界面
