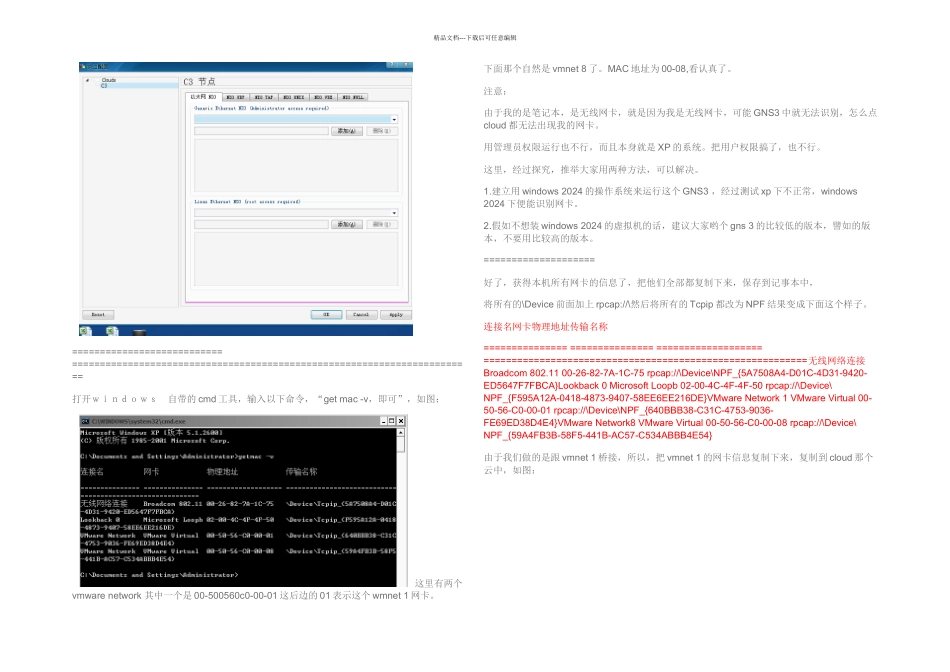

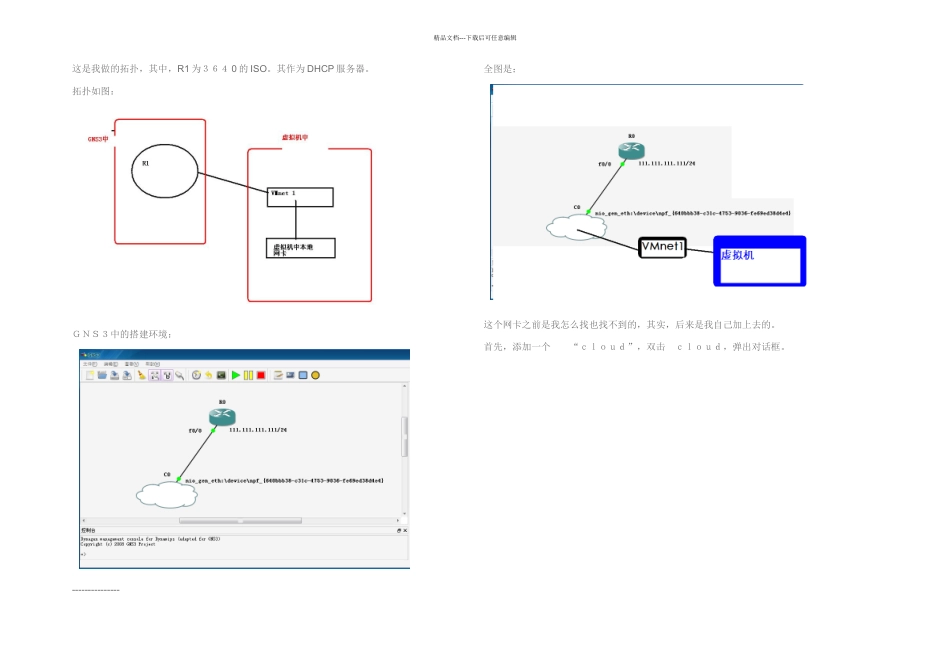

精品文档---下载后可任意编辑这是我做的拓扑,其中,R1 为364 0 的 ISO。其作为 DHCP 服务器。拓扑如图:GNS3中的搭建环境:---------------全图是:这个网卡之前是我怎么找也找不到的,其实,后来是我自己加上去的。首先,添加一个 “cloud”,双击 cloud,弹出对话框。精品文档---下载后可任意编辑=========================== ========================================================================打开windows 自带的 cmd 工具,输入以下命令,“get mac -v,即可”,如图:这里有两个vmware network 其中一个是 00-500560c0-00-01 这后边的 01 表示这个 wmnet 1 网卡。下面那个自然是 vmnet 8 了。MAC 地址为 00-08,看认真了。注意:由于我的是笔记本,是无线网卡,就是因为我是无线网卡,可能 GNS3 中就无法识别,怎么点cloud 都无法出现我的网卡。用管理员权限运行也不行,而且本身就是 XP 的系统。把用户权限搞了,也不行。这里,经过探究,推举大家用两种方法,可以解决。1.建立用 windows 2024 的操作系统来运行这个 GNS3 ,经过测试 xp 下不正常,windows 2024 下便能识别网卡。2.假如不想装 windows 2024 的虚拟机的话,建议大家哟个 gns 3 的比较低的版本,譬如的版本,不要用比较高的版本。====================好了,获得本机所有网卡的信息了,把他们全部都复制下来,保存到记事本中,将所有的\Device 前面加上 rpcap://\然后将所有的 Tcpip 都改为 NPF 结果变成下面这个样子。连接名网卡物理地址传输名称=============== =============== =================== ==========================================================无线网络连接 Broadcom 802.11 00-26-82-7A-1C-75 rpcap://\Device\NPF_{5A7508A4-D01C-4D31-9420-ED5647F7FBCA}Lookback 0 Microsoft Loopb 02-00-4C-4F-4F-50 rpcap://\Device\NPF_{F595A12A-0418-4873-9407-58EE6EE216DE}VMware Network 1 VMware Virtual 00-50-56-C0-00-01 rpcap://\Device\NPF_{640BBB38-C31C-4753-9036-FE69ED38D4E4}VMware Network8 VMware Virtual 00-50-56-C0-00-08 rpcap://\Device\NPF_{59A4FB3B-58F5-441B-AC57-C534ABBB4E54}由于我们做的是跟 vmnet 1 桥接,所以,把 vmnet 1 的网卡信息复制下来,复制到 cloud 那个云中,如图:精品文档---下载后可任意...
