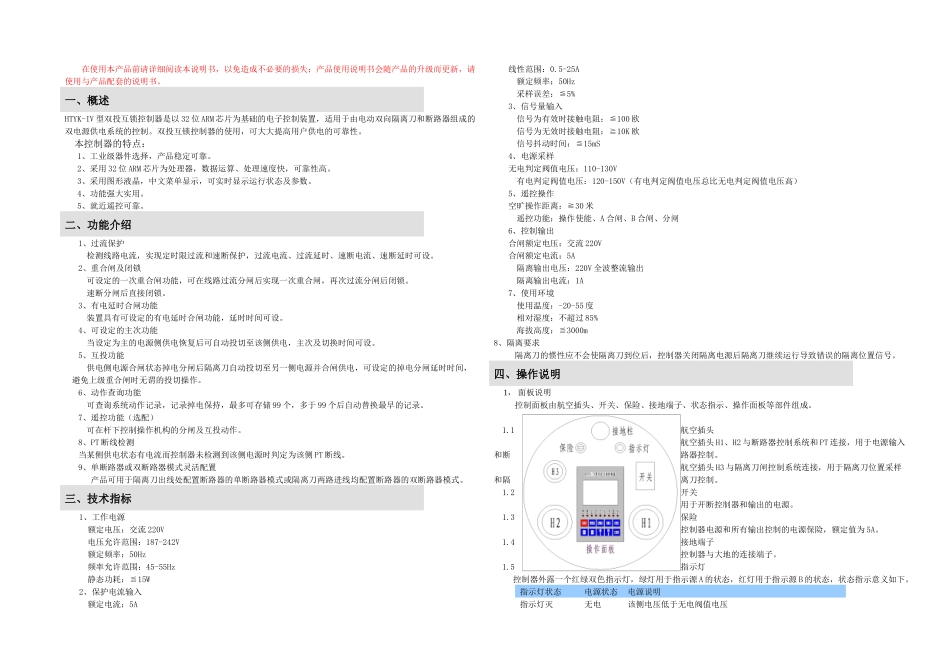

在使用本产品前请详细阅读本说明书,以免造成不必要的损失;产品使用说明书会随产品的升级而更新,请使用与产品配套的说明书。一、概述HTYK-IV 型双投互锁控制器是以 32 位 ARM 芯片为基础的电子控制装置,适用于由电动双向隔离刀和断路器组成的双电源供电系统的控制。双投互锁控制器的使用,可大大提高用户供电的可靠性。本控制器的特点:1、工业级器件选择,产品稳定可靠。2、采用 32 位 ARM 芯片为处理器,数据运算、处理速度快,可靠性高。 3、采用图形液晶,中文菜单显示,可实时显示运行状态及参数。4、功能强大实用。5、就近遥控可靠。二、功能介绍1、过流保护检测线路电流,实现定时限过流和速断保护,过流电流、过流延时、速断电流、速断延时可设。2、重合闸及闭锁可设定的一次重合闸功能,可在线路过流分闸后实现一次重合闸,再次过流分闸后闭锁。速断分闸后直接闭锁。3、有电延时合闸功能装置具有可设定的有电延时合闸功能,延时时间可设。4、可设定的主次功能当设定为主的电源侧供电恢复后可自动投切至该侧供电,主次及切换时间可设。5、互投功能供电侧电源合闸状态掉电分闸后隔离刀自动投切至另一侧电源并合闸供电,可设定的掉电分闸延时时间,避免上级重合闸时无谓的投切操作。6、动作查询功能可查询系统动作记录,记录掉电保持,最多可存储 99 个,多于 99 个后自动替换最早的记录。7、遥控功能(选配)可在杆下控制操作机构的分闸及互投动作。8、PT 断线检测当某侧供电状态有电流而控制器未检测到该侧电源时判定为该侧 PT 断线。9、单断路器或双断路器模式灵活配置 产品可用于隔离刀出线处配置断路器的单断路器模式或隔离刀两路进线均配置断路器的双断路器模式。三、技术指标1、工作电源额定电压:交流 220V 电压允许范围:187-242V额定频率:50Hz频率允许范围:45-55Hz静态功耗:≦15W2、保护电流输入 额定电流:5A线性范围:0.5-25A 额定频率:50Hz 采样误差:≦5%3、信号量输入 信号为有效时接触电阻:≦100 欧信号为无效时接触电阻:≧10K 欧 信号抖动时间:≦15mS4、电源采样无电判定阀值电压:110-130V 有电判定阀值电压:120-150V(有电判定阀值电压总比无电判定阀值电压高)5、遥控操作空旷操作距离:≧30 米 遥控功能:操作使能、A 合闸、B 合闸、分闸6、控制输出合闸额定电压:交流 220V合闸额定电流:5A 隔离输出电压:220V 全波整流输出 隔离输出电流:1A7、使用环境 使用温度:...
