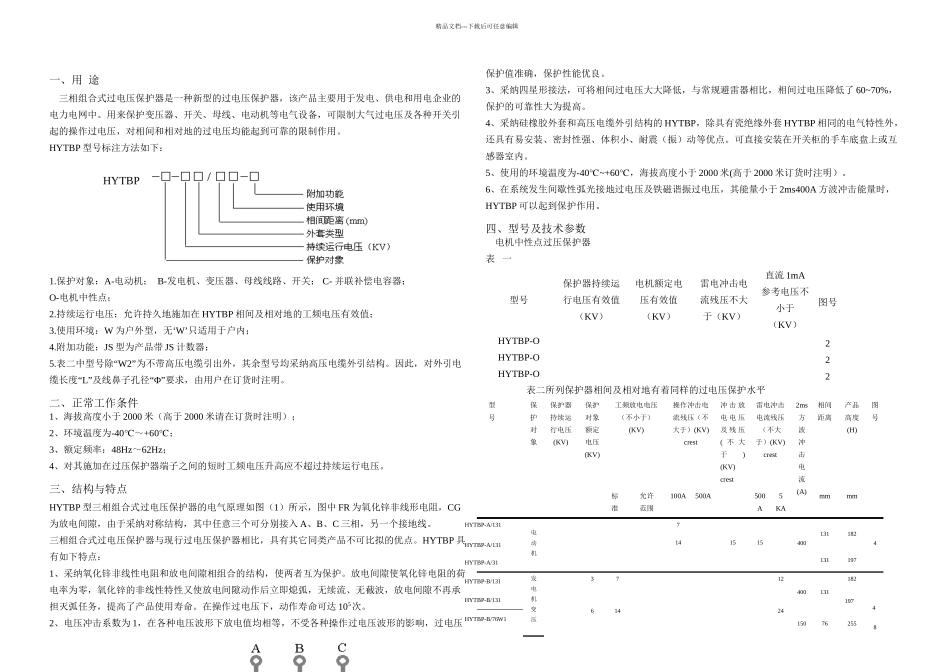

精品文档---下载后可任意编辑使 用 说 明 书保定华源电气新技术开发有限公司精品文档---下载后可任意编辑目录一、用途 1二、正常工作条件 1三、结构与特点 1四、型号及技术参数 2五、外形及安装尺寸 4六、HYTBP 的试验方法及注意事项 8（一）、试验方法及注意事项 8（二）、安装及注意事项 9精品文档---下载后可任意编辑 一、用 途 三相组合式过电压保护器是一种新型的过电压保护器，该产品主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。HYTBP 型号标注方法如下：1.保护对象：A- 电动机； B- 发电机、变压器、母线线路、开关； C- 并联补偿电容器；O-电机中性点；2.持续运行电压：允许持久地施加在 HYTBP 相间及相对地的工频电压有效值；3.使用环境：W‘为户外型，无 W’只适用于户内；4.附加功能：JS 型为产品带 JS 计数器；5.“表二中型号除 W2”为不带高压电缆引出外，其余型号均采纳高压电缆外引结构。因此，对外引电“缆长度 L”“及线鼻子孔径 Φ”要求，由用户在订货时注明。二、正常工作条件1、海拔高度小于 2000 米（高于 2000 米请在订货时注明）；2、环境温度为-40℃～+60℃；3、额定频率：48Hz～62Hz；4、对其施加在过压保护器端子之间的短时工频电压升高应不超过持续运行电压。三、结构与特点HYTBP 型三相组合式过电压保护器的电气原理如图（1）所示，图中 FR 为氧化锌非线形电阻，CG为放电间隙，由于采纳对称结构，其中任意三个可分别接入 A、B、C 三相，另一个接地线。三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的优点。HYTBP 具有如下特点：1、采纳氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品使用寿命。在操作过电压下，动作寿命可达 105次。2、电压冲击系数为 1，在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。3、采纳四星形接法，可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了 60~70%，保护的可靠性大为提高。4、采纳硅橡胶外套和高压电缆外引结构的 HYTBP，除具有瓷绝缘外套 H...
