JH回柱绞车说明书

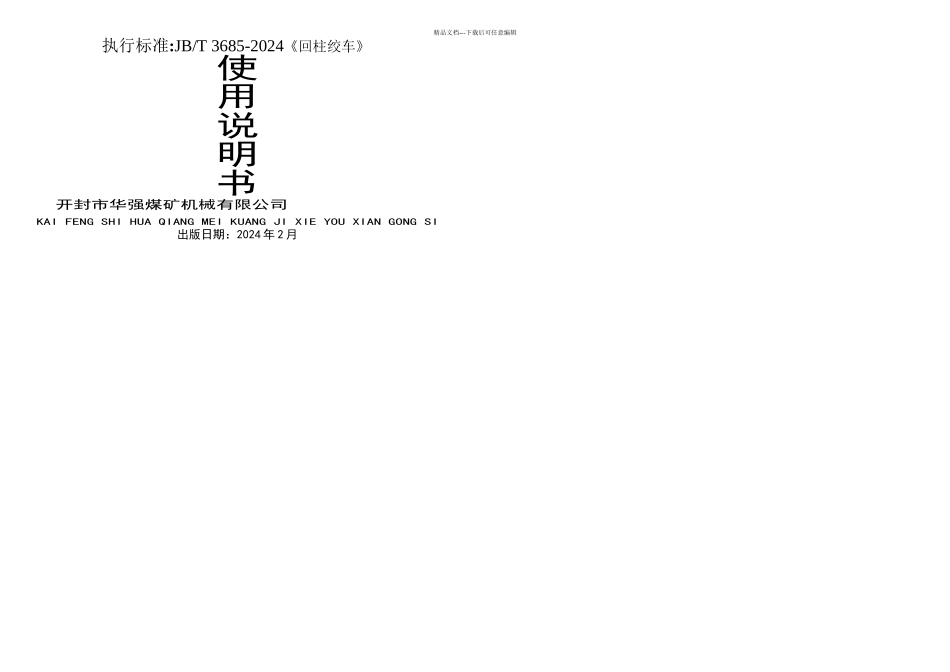

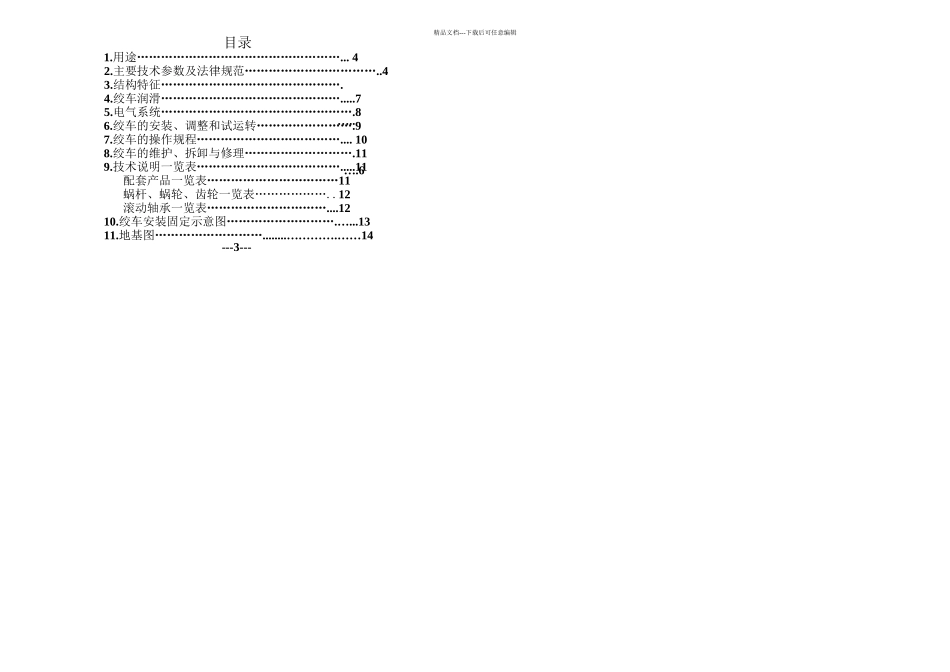

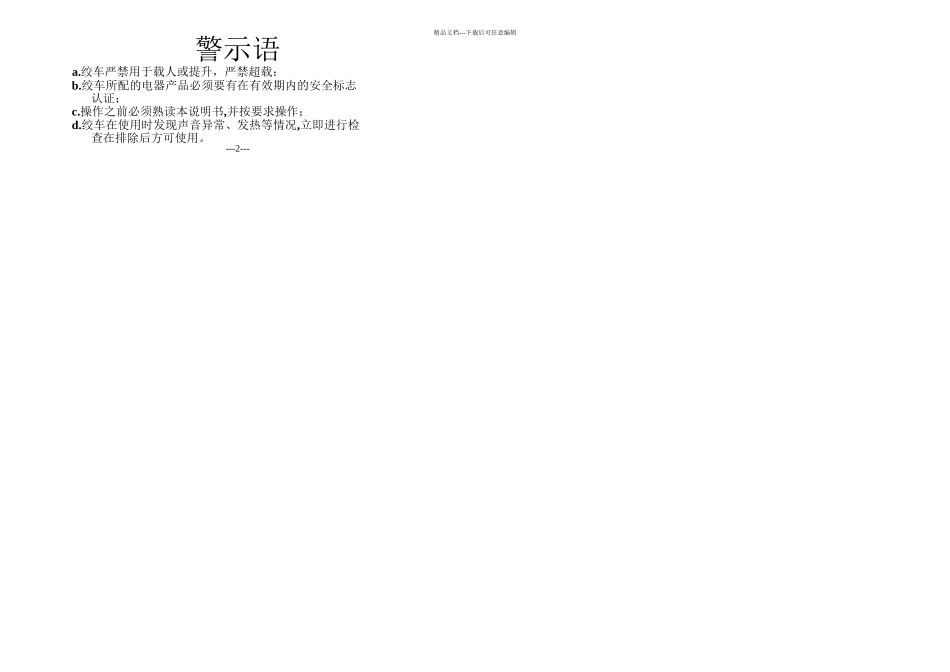

精品文档---下载后可任意编辑执行标准:JB/T 3685-2024《回柱绞车》使用说明书开封市华强煤矿机械有限公司KAI FENG SHI HUA QIANG MEI KUANG JI XIE YOU XIAN GONG SI出版日期：2024 年 2 月精品文档---下载后可任意编辑警示语a.绞车严禁用于载人或提升，严禁超载；b.绞车所配的电器产品必须要有在有效期内的安全标志认证；c.操作之前必须熟读本说明书,并按要求操作；d.绞车在使用时发现声音异常、发热等情况,立即进行检查在排除后方可使用。---2---…..….6精品文档---下载后可任意编辑目录1.用途……………………………………………... 42.主要技术参数及法律规范……………………………..43.结构特征……………………………………….4.绞车润滑……………………………………….....75.电气系统………………………………………….86.绞车的安装、调整和试运转…………………….97.绞车的操作规程……………………………….... 108.绞车的维护、拆卸与修理……………………….119.技术说明一览表……………………………….....11配套产品一览表……………………………11蜗杆、蜗轮、齿轮一览表………………..12滚动轴承一览表…………………………....1210.绞车安装固定示意图……………………….…...1311.地基图………………………........………….……14---3---项目JH-8型式单简缠绕式钢丝绳平均静张力80 千牛钢丝绳平均绳速 米/秒卷筒规格（直径×宽度）300×310 毫米钢丝绳直径￠17 毫米容绳量100 米传动比207外形尺寸（长×宽×高）1654×610×760 毫米绞车质量630 千克电动机型号 YBK3-160M-6功率 11 千瓦转速 970 转/分附属电器设备隔爆可逆磁力启动器：QBZ-80/660(380)N 型隔爆控制按钮： BZA1-5/36-3 型精品文档---下载后可任意编辑1.用途本绞车用于煤矿井下回柱放顶，特别适用于立槽煤层，薄煤层、中厚煤层顶板压力较小的采掘工作面。绞车可用于环境温度-10°C---+40°，相对湿度不超过 95%（+25°C），周围空气中的甲烷、煤层和硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中；工作制为低速重载非连续型。型号含义：JH8外层钢丝绳最大静张力为 80KN回柱绞车卷扬机类2.主要技术参数及法律规范注：用户选用或更换表中隔爆器，必须选用在有效内，有煤安标志产品。---4---表一精品文档---下载后可任意编辑图 1---5---绞车外形图精品文档---下载后可任意编辑3.结构特征绞车的传...
