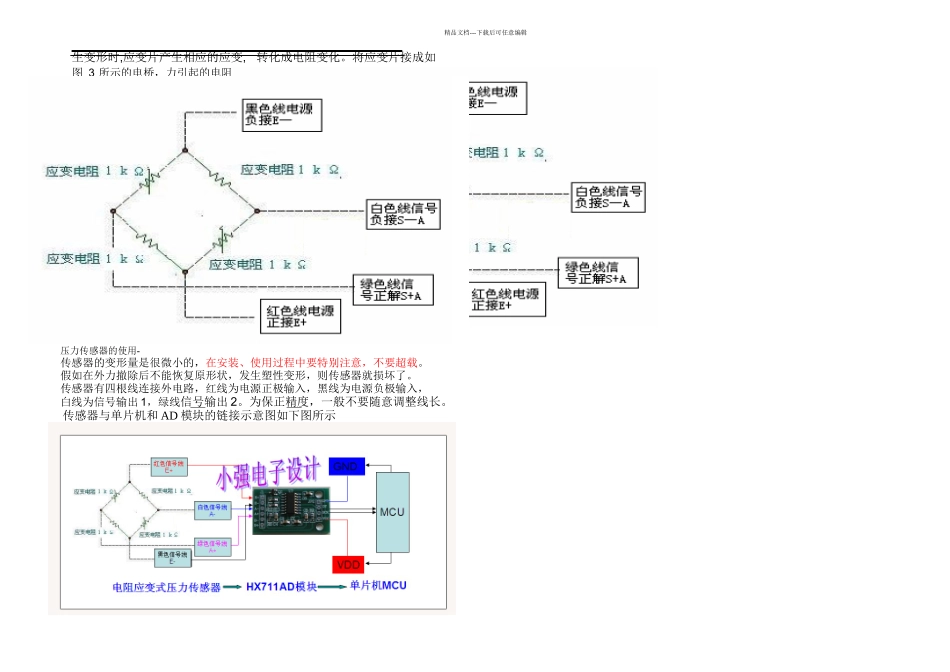

精品文档---下载后可任意编辑1. 平行梁称重传感器的外形：实验电子秤、邮政电子秤、厨房电子秤等一般选用双孔悬臂平行梁应变式称重传感器。它的特点是:精度高、易加工、结构简单紧凑、抗偏载能力强、固有频率高, 其典型结构如图 1 所示。图 1 双孔悬臂平行梁应变式称重传感器2.称重传感器的工作原理：应变式力传感器的受力工作原理如图 2所示。图 2 应变式力传感器的受力工作原理将应变片粘贴到受力的力敏型弹性元件上,当弹性元件受力产- 1 - 精品文档---下载后可任意编辑生变形时,应变片产生相应的应变,转化成电阻变化。将应变片接成如图 3 所示的电桥，力引起的电阻变化将转换为测量电路的电压变化,通过测量输出电压的数值,再通过换算即可得到所测量物体的重量。图 3压力传感器的使用- 传感器的变形量是很微小的，在安装、使用过程中要特别注意，不要超载。假如在外力撤除后不能恢复原形状，发生塑性变形，则传感器就损坏了。传感器有四根线连接外电路，红线为电源正极输入，黑线为电源负极输入，白线为信号输出 1，绿线信号输出 2。为保正精度，一般不要随意调整线长。传感器与单片机和 AD 模块的链接示意图如下图所示精品文档---下载后可任意编辑- 4 -
