KV升压站工程土建监理实施细则

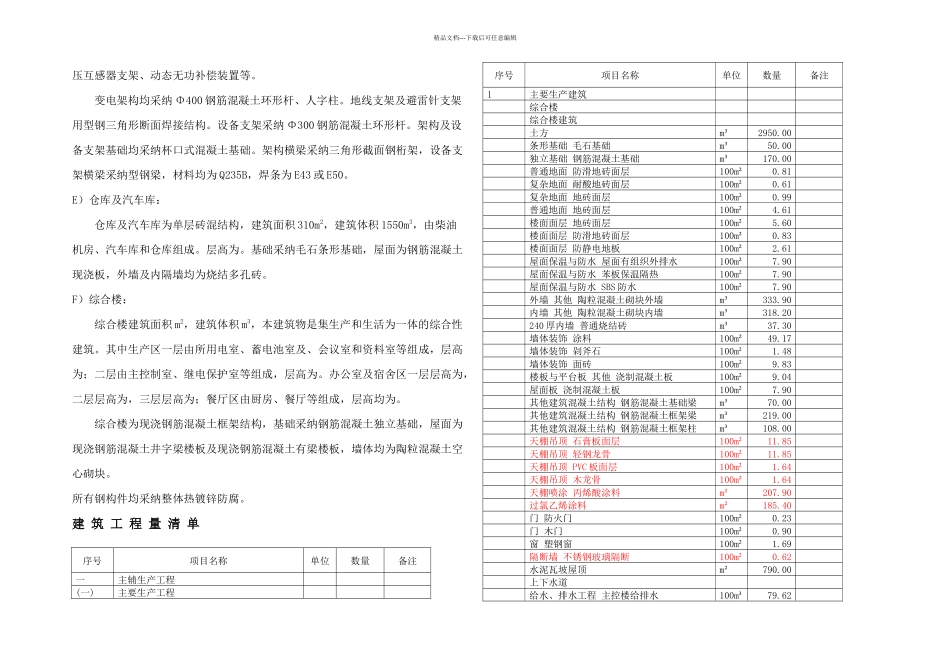

精品文档---下载后可任意编辑工程220kV 升压站工程土建专业监 理 实 施 细 则内蒙古康远工程建设监理有限责任公司内蒙古华电二连浩特城市风光互补一期 MW 风电场工程项目监理处2024 年 4 月审 批 页编 制： 审 核：批 准：目 录1、工程概况及特点 12、编制依据 163、监理工作范围 174、监理工作方法及措施 225 本工程使用的专业规程、法律规范目录 46附图 1. 分项、分部工程监理控制程序图 49附图 2. 单位工程竣工验收检查程序图 50附图三: 监理服务工作流程（施工阶段监理工作程序）51精品文档---下载后可任意编辑华电二连浩特城市风光互补一期工程220kV 升压站工程土建专业监理实施细则1、工程概况及特点1.1 工程概况：二连浩特城市风光互补（一期 MW）风电场工程，风电场选址位于内蒙古通辽市扎鲁特旗乌力吉木仁苏木境内，苏木内地势较平坦。本工程规划装机容量200MW，本期装机容量 49.5MW，装设单机容量 1500kW 的风力发电机 33 台。扎鲁特旗位于东经 119°13′48″至 121°56′05″，东西宽 110 公里，北纬43°50′13″至 45°35′31″，南北长 240 公里，总土地面积 17，471 平方公里，占通辽市面积的 28.3%。扎旗地处大兴安岭隆起带向松辽平原过渡地带，东北至西南走向的大兴安岭南段山脉———℃，光能资源丰富，热量资源南多北少，雨热同季、有效降雨多，风能资源丰富：八级以上大风日数年平均为 40-76 天，最多平均达 120 多天，有利于风能发电。本期建设规模：本期建设 1 台 50MVA 户外三相铜芯双绕组(带平衡线圈)有载调压变压器，主变压器接线为 YN,yn0+d11。变压器容量 50000kVA，电压比 230±8×kVkV (平衡线圈)。本期 220kV 出线 1 回，220kV 电气主接线采纳线路-变压器组接线； 35kV出线 3 回，采纳单母线接线。 根据系统要求，35kV 装设 1 套动态无功补偿装置。电气平面布置220kV 配电装置布置在所区北侧，向东出线，采纳屋外普通中型断路器单列布置。35kV 配电装置布置在 220kV 配电装置西侧，采纳屋内开关柜单列布置。35kV 动态无功及电抗器补偿装置布置在 35kV 配电装置西侧，安装场地满足不同原理补偿装置对场地的要求。主变压器布置在所区中部。继电保护间、所用电室和蓄电池室均布置在综合楼内，综合楼布置在所区南侧。220kV 升压站土建部分A）设计条件：（1）站址区地震动峰值加速度为 0.05g，地震设防烈度为 6 度。B）主要建筑材料...
