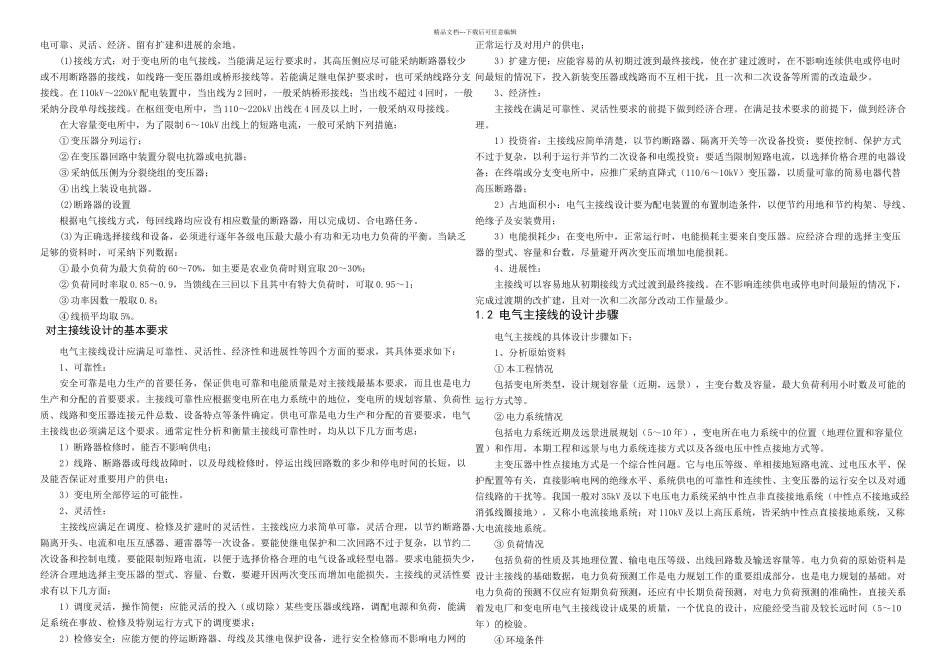

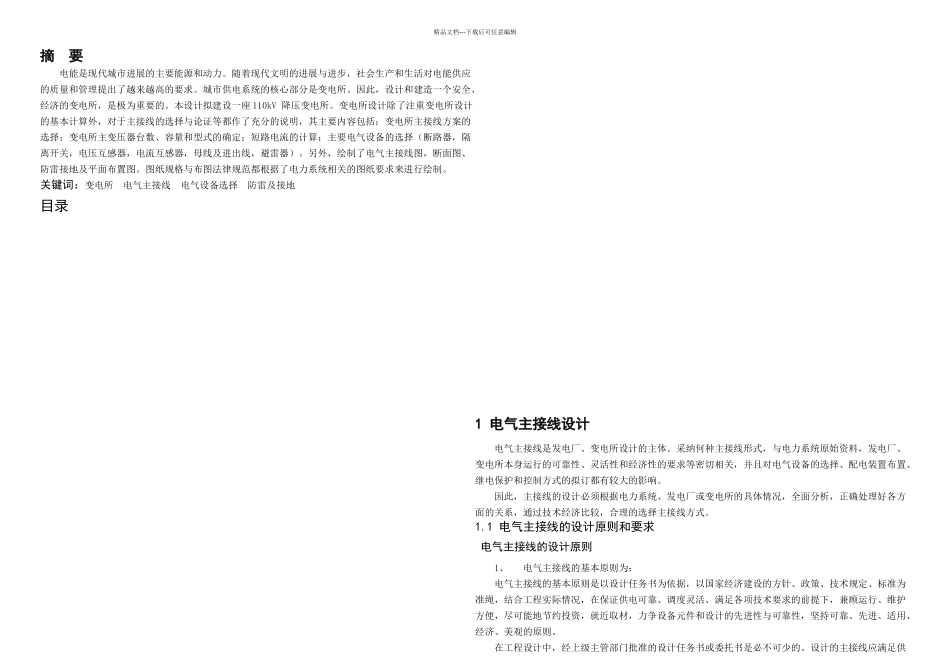

精品文档---下载后可任意编辑摘 要电能是现代城市进展的主要能源和动力。随着现代文明的进展与进步，社会生产和生活对电能供应的质量和管理提出了越来越高的要求。城市供电系统的核心部分是变电所。因此，设计和建造一个安全、经济的变电所，是极为重要的。本设计拟建设一座 110kV 降压变电所。变电所设计除了注重变电所设计的基本计算外，对于主接线的选择与论证等都作了充分的说明，其主要内容包括：变电所主接线方案的选择；变电所主变压器台数、容量和型式的确定；短路电流的计算；主要电气设备的选择（断路器，隔离开关，电压互感器，电流互感器，母线及进出线，避雷器）。另外，绘制了电气主接线图，断面图、防雷接地及平面布置图。图纸规格与布图法律规范都根据了电力系统相关的图纸要求来进行绘制。关键词：变电所 电气主接线 电气设备选择 防雷及接地目录1 电气主接线设计电气主接线是发电厂、变电所设计的主体。采纳何种主接线形式，与电力系统原始资料，发电厂、变电所本身运行的可靠性、灵活性和经济性的要求等密切相关，并且对电气设备的选择、配电装置布置、继电保护和控制方式的拟订都有较大的影响。因此，主接线的设计必须根据电力系统、发电厂或变电所的具体情况，全面分析，正确处理好各方面的关系，通过技术经济比较，合理的选择主接线方式。1.1 电气主接线的设计原则和要求 电气主接线的设计原则1、 电气主接线的基本原则为：电气主接线的基本原则是以设计任务书为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便，尽可能地节约投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、美观的原则。在工程设计中，经上级主管部门批准的设计任务书或委托书是必不可少的。设计的主接线应满足供精品文档---下载后可任意编辑电可靠、灵活、经济、留有扩建和进展的余地。(1)接线方式：对于变电所的电气接线，当能满足运行要求时，其高压侧应尽可能采纳断路器较少或不用断路器的接线，如线路—变压器组或桥形接线等。若能满足继电保护要求时，也可采纳线路分支接线。在 110kV～220kV 配电装置中，当出线为 2 回时，一般采纳桥形接线；当出线不超过 4 回时，一般采纳分段单母线接线。在枢纽变电所中，当 110～220kV 出线在 4 回及以上时，一般采纳双母接线。在大容量变电所中，...
