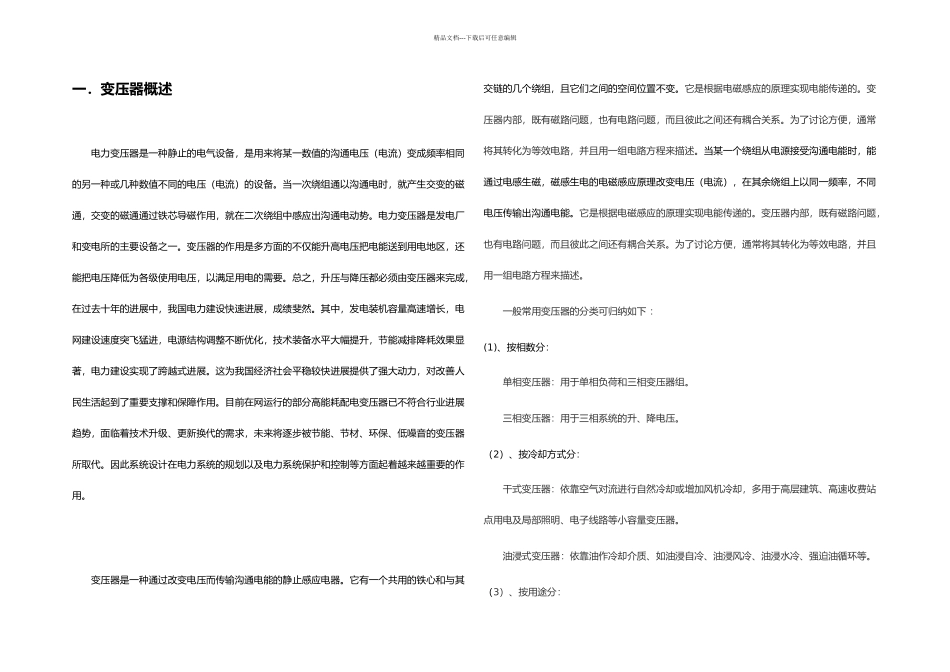

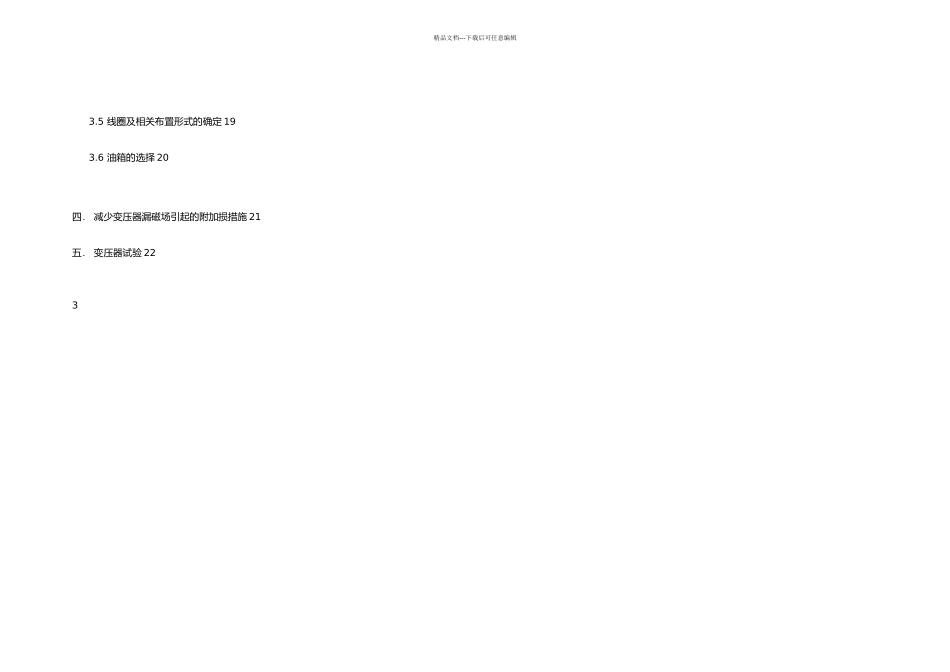

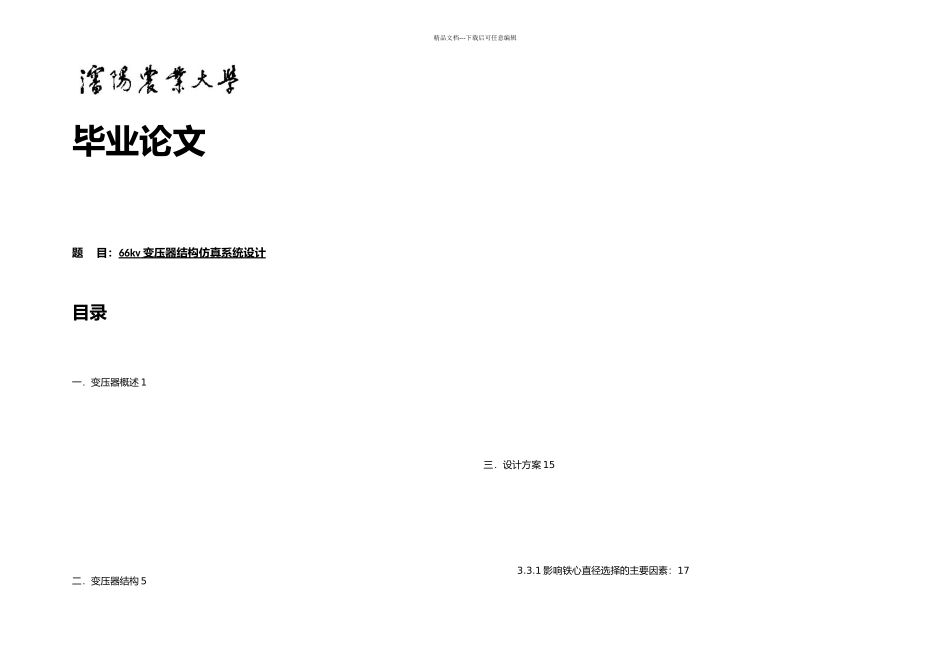

精品文档---下载后可任意编辑毕业论文题 目：66kv 变压器结构仿真系统设计 目录一．变压器概述 1二．变压器结构 5三．设计方案 153.3.1 影响铁心直径选择的主要因素：17精品文档---下载后可任意编辑3.5 线圈及相关布置形式的确定 193.6 油箱的选择 20四． 减少变压器漏磁场引起的附加损措施 21五． 变压器试验 223精品文档---下载后可任意编辑一．变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的沟通电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以沟通电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出沟通电动势。电力变压器是发电厂和变电所的主要设备之一。变压器的作用是多方面的不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足用电的需要。总之，升压与降压都必须由变压器来完成，在过去十年的进展中，我国电力建设快速进展，成绩斐然。其中，发电装机容量高速增长，电网建设速度突飞猛进，电源结构调整不断优化，技术装备水平大幅提升，节能减排降耗效果显著，电力建设实现了跨越式进展。这为我国经济社会平稳较快进展提供了强大动力，对改善人民生活起到了重要支撑和保障作用。目前在网运行的部分高能耗配电变压器已不符合行业进展趋势，面临着技术升级、更新换代的需求，未来将逐步被节能、节材、环保、低噪音的变压器所取代。因此系统设计在电力系统的规划以及电力系统保护和控制等方面起着越来越重要的作用。变压器是一种通过改变电压而传输沟通电能的静止感应电器。它有一个共用的铁心和与其交链的几个绕组，且它们之间的空间位置不变。它是根据电磁感应的原理实现电能传递的。变压器内部，既有磁路问题，也有电路问题，而且彼此之间还有耦合关系。为了讨论方便，通常将其转化为等效电路，并且用一组电路方程来描述。当某一个绕组从电源接受沟通电能时，能通过电感生磁，磁感生电的电磁感应原理改变电压（电流），在其余绕组上以同一频率，不同电压传输出沟通电能。它是根据电磁感应的原理实现电能传递的。变压器内部，既有磁路问题，也有电路问题，而且彼此之间还有耦合关系。为了讨论方便，通常将其转化为等效电路，并且用一组电路方程来描述。一般常用变压器的分类可归纳如下 ：(1)、按相数分：单相变压器：用于单相负荷和三相变压器组。三相变压器：用于三相系统的升、降电压。（2）、按冷却方式分：干式...
