kV变电所电气部分设计

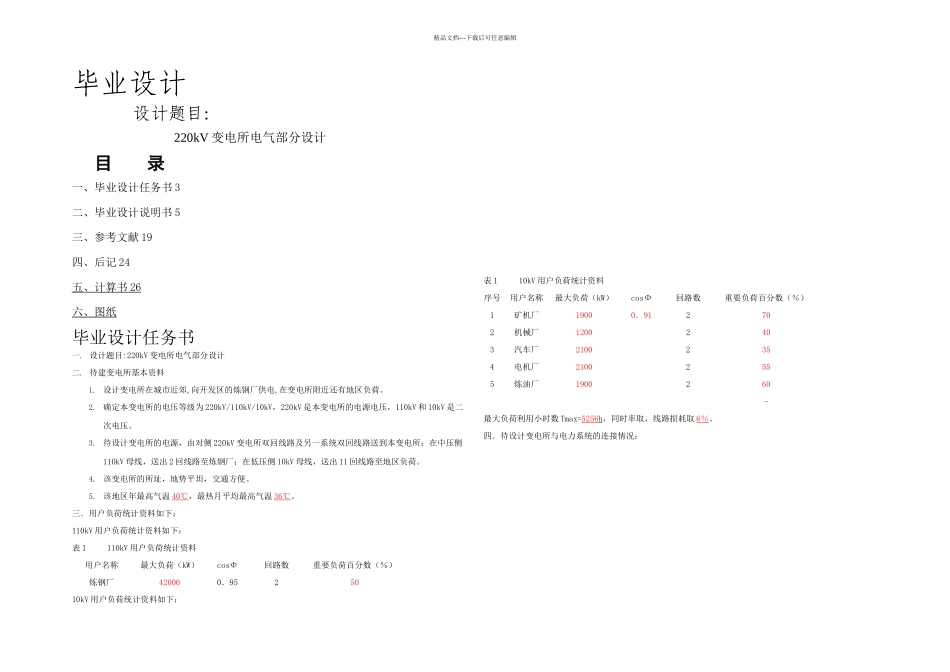

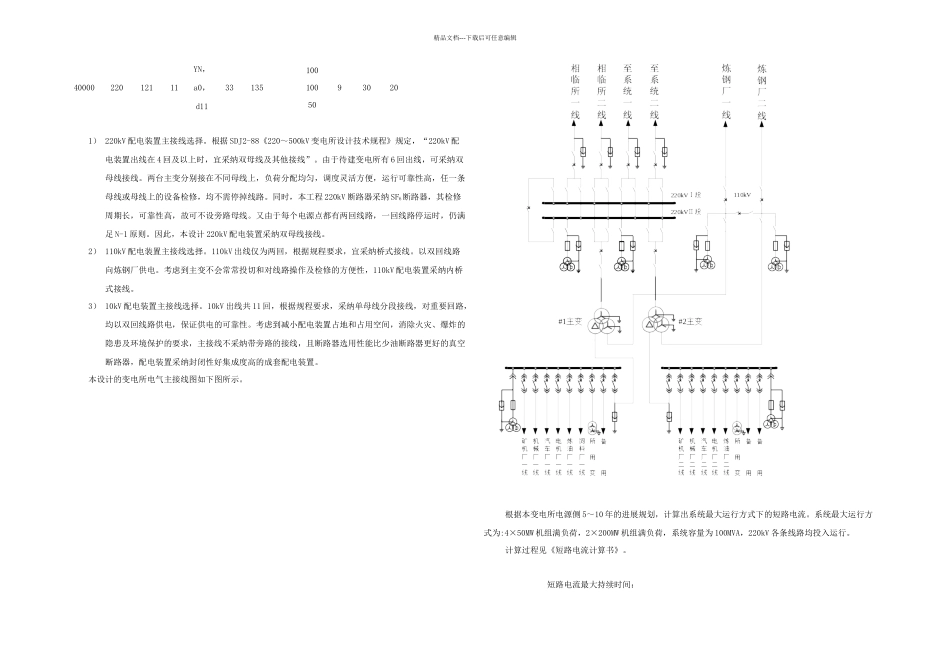

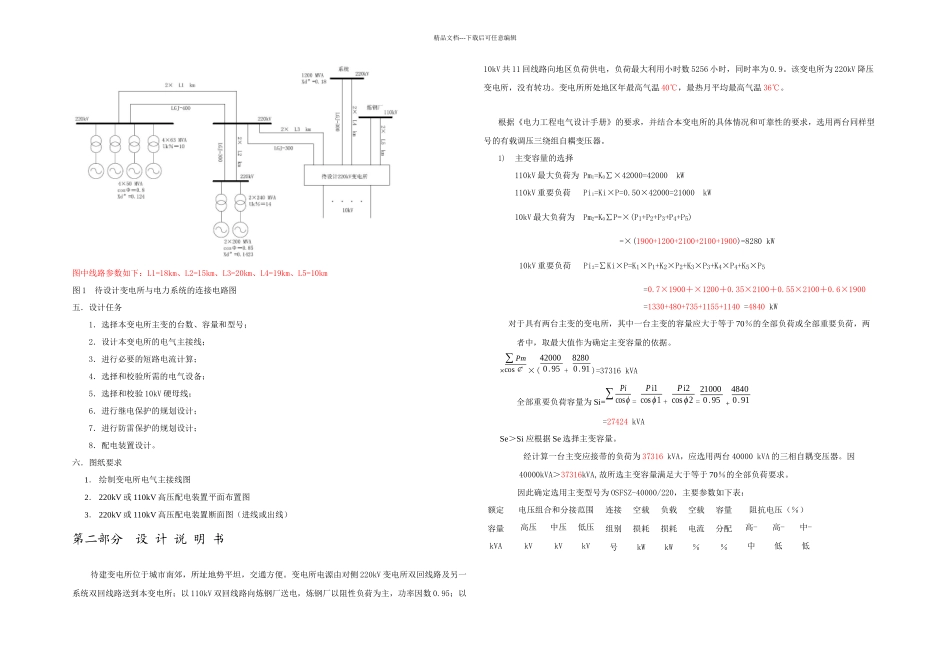

精品文档---下载后可任意编辑毕业设计设计题目：220kV 变电所电气部分设计目 录一、毕业设计任务书 3二、毕业设计说明书 5三、参考文献 19四、后记 24五、计算书 26 六、图纸毕业设计任务书一. 设计题目:220kV 变电所电气部分设计二. 待建变电所基本资料1. 设计变电所在城市近郊,向开发区的炼钢厂供电,在变电所附近还有地区负荷。2. 确定本变电所的电压等级为 220kV/110kV/10kV，220kV 是本变电所的电源电压，110kV 和 10kV 是二次电压。3. 待设计变电所的电源，由对侧 220kV 变电所双回线路及另一系统双回线路送到本变电所；在中压侧110kV 母线，送出 2 回线路至炼钢厂；在低压侧 10kV 母线，送出 11 回线路至地区负荷。4. 该变电所的所址，地势平坦，交通方便。5. 该地区年最高气温 40℃，最热月平均最高气温 36℃。三．用户负荷统计资料如下：110kV 用户负荷统计资料如下：表 1 110kV 用户负荷统计资料用户名称最大负荷（kW）cosΦ回路数重要负荷百分数（％）炼钢厂420000．9525010kV 用户负荷统计资料如下：表 1 10kV 用户负荷统计资料序号用户名称最大负荷（kW）cosΦ回路数重要负荷百分数（％）1矿机厂19000．912702机械厂12002403汽车厂21002354电机厂21002555炼油厂1900260-最大负荷利用小时数 Tmax=5256 h ，同时率取，线路损耗取 6 ％ 。四．待设计变电所与电力系统的连接情况：精品文档---下载后可任意编辑图中线路参数如下：L1=18km、L2=15km、L3=20km、L4=19km、L5=10km图 1 待设计变电所与电力系统的连接电路图五．设计任务1．选择本变电所主变的台数、容量和型号；2．设计本变电所的电气主接线；3．进行必要的短路电流计算；4．选择和校验所需的电气设备；5．选择和校验 10kV 硬母线；6．进行继电保护的规划设计；7．进行防雷保护的规划设计；8．配电装置设计。六．图纸要求1． 绘制变电所电气主接线图2． 220kV 或 110kV 高压配电装置平面布置图3． 220kV 或 110kV 高压配电装置断面图（进线或出线）第二部分 设 计 说 明 书待建变电所位于城市南郊，所址地势平坦，交通方便。变电所电源由对侧 220kV 变电所双回线路及另一系统双回线路送到本变电所；以 110kV 双回线路向炼钢厂送电，炼钢厂以阻性负荷为主，功率因数 0.95；以10kV 共 11 回线路向地区负荷供电，负荷最大利用小时数 5256 小时，同时率为 0.9。该变电所为 220kV 降压变电所，没有转功...
