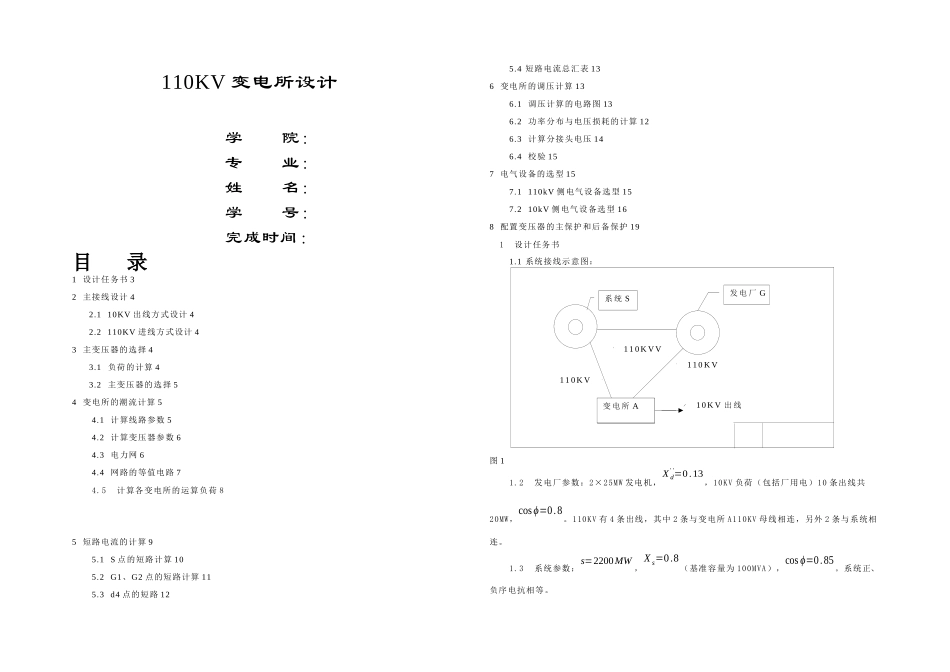

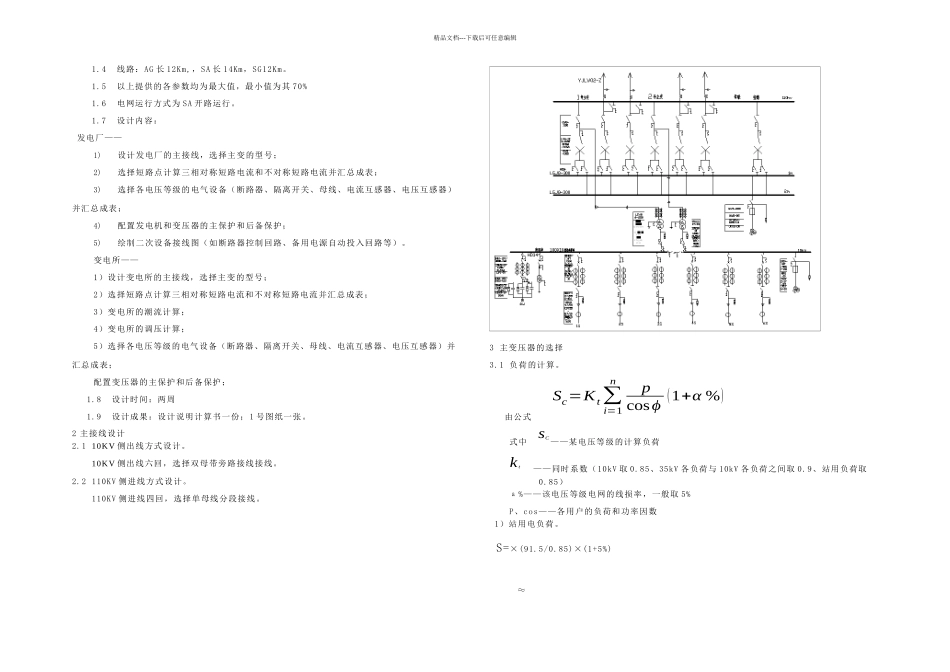

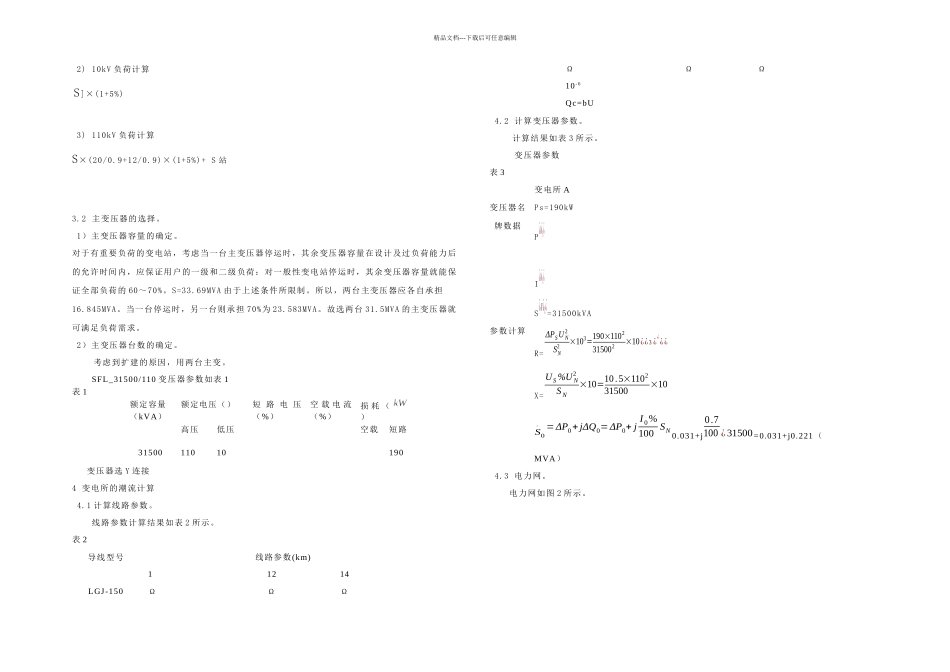

发 电 厂 G系 统 S1 1 0 K V 1 1 0 K V V1 1 0 K V变 电 所 A1 0 K V 出 线110KV 变电所设计学 院：专 业：姓 名： 学 号：完成时间：目 录1 设计任务书 32 主接线设计 42.1 10KV 出线方式设计 42.2 110KV 进线方式设计 43 主变压器的选择 43.1 负荷的计算 43.2 主变压器的选择 54 变电所的潮流计算 54.1 计算线路参数 54.2 计算变压器参数 64.3 电力网 64.4 网路的等值电路 74.5 计算各变电所的运算负荷 85 短路电流的计算 95.1 S 点的短路计算 105.2 G1、G2 点的短路计算 115.3 d4 点的短路 125.4 短路电流总汇表 136 变电所的调压计算 136.1 调压计算的电路图 136.2 功率分布与电压损耗的计算 126.3 计算分接头电压 146.4 校验 157 电气设备的选型 157.1 110kV 侧电气设备选型 157.2 10kV 侧电气设备选型 168 配置变压器的主保护和后备保护 191 设计任务书1.1 系统接线示意图：图 11.2 发电厂参数：2×25MW 发电机，X d' '=0.13，10KV 负荷（包括厂用电）10 条出线共20MW，cos ϕ=0.8。110KV 有 4 条出线，其中 2 条与变电所 A110KV 母线相连，另外 2 条与系统相连。1.3 系统参数：s=2200MW，X s=0.8（基准容量为 100MVA），cos ϕ=0.85。系统正、负序电抗相等。精品文档---下载后可任意编辑1.4 线路：AG 长 12Km,，SA 长 14Km，SG12Km。1.5 以上提供的各参数均为最大值，最小值为其 70%1.6 电网运行方式为 SA 开路运行。1.7 设计内容：发电厂——1)设计发电厂的主接线，选择主变的型号；2)选择短路点计算三相对称短路电流和不对称短路电流并汇总成表；3)选择各电压等级的电气设备（断路器、隔离开关、母线、电流互感器、电压互感器）并汇总成表；4)配置发电机和变压器的主保护和后备保护；5)绘制二次设备接线图（如断路器控制回路、备用电源自动投入回路等）。变电所——1）设计变电所的主接线，选择主变的型号；2）选择短路点计算三相对称短路电流和不对称短路电流并汇总成表；3）变电所的潮流计算；4）变电所的调压计算；5）选择各电压等级的电气设备（断路器、隔离开关、母线、电流互感器、电压互感器）并汇总成表；配置变压器的主保护和后备保护；1.8 设计时间：两周1.9 设计成果：设计说明计算书一份；1 号图纸一张。2 主接线设计2.1 10KV 侧出线方式设计。10KV 侧出线六回，选择双母带旁路接...
