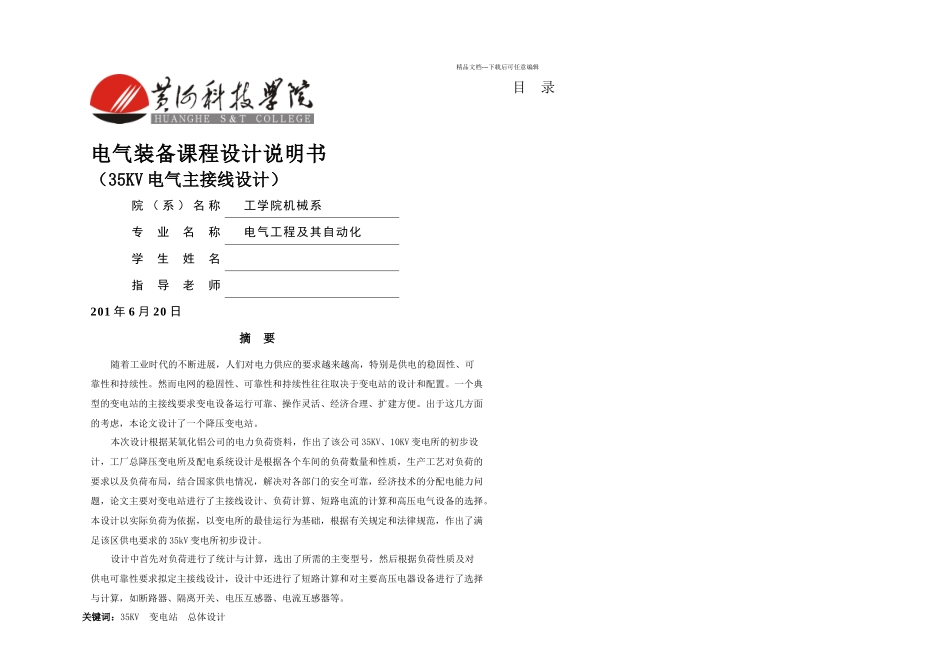

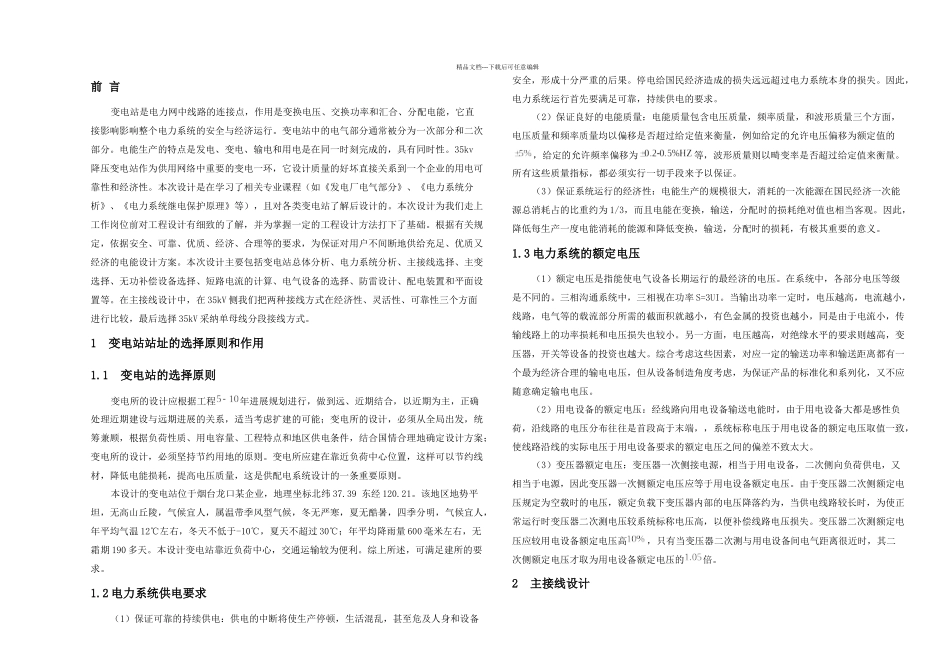

精品文档---下载后可任意编辑电气装备课程设计说明书（35KV 电气主接线设计）院 （ 系 ） 名 称工学院机械系专业名称电气工程及其自动化学生姓名指导老师201 年 6 月 20 日摘 要随着工业时代的不断进展，人们对电力供应的要求越来越高，特别是供电的稳固性、可靠性和持续性。然而电网的稳固性、可靠性和持续性往往取决于变电站的设计和配置。一个典型的变电站的主接线要求变电设备运行可靠、操作灵活、经济合理、扩建方便。出于这几方面的考虑，本论文设计了一个降压变电站。本次设计根据某氧化铝公司的电力负荷资料，作出了该公司 35KV、10KV 变电所的初步设计，工厂总降压变电所及配电系统设计是根据各个车间的负荷数量和性质，生产工艺对负荷的要求以及负荷布局，结合国家供电情况，解决对各部门的安全可靠，经济技术的分配电能力问题，论文主要对变电站进行了主接线设计、负荷计算、短路电流的计算和高压电气设备的选择。本设计以实际负荷为依据，以变电所的最佳运行为基础，根据有关规定和法律规范，作出了满足该区供电要求的 35kV 变电所初步设计。设计中首先对负荷进行了统计与计算，选出了所需的主变型号，然后根据负荷性质及对供电可靠性要求拟定主接线设计，设计中还进行了短路计算和对主要高压电器设备进行了选择与计算，如断路器、隔离开关、电压互感器、电流互感器等。关键词：35KV 变电站 总体设计目 录精品文档---下载后可任意编辑摘要Ⅱ目录Ⅲ前言.....11 变电站站址的选择原则和作用 Error: Reference source not found1.1 变电站的选择原则 11.2 电力系统供电要求 11.3 电力系统的额定电压 12 主接线设计 12.1 对电气主接线的基本要求 2所要选择的主接线形式 22.2.1 35KV、10KV 接线形式的选择 23 负荷计算 4计算负荷 4对于 35KV 段负荷的计算 4对于 10KV 段负荷的计算 54 短路电流的计算 Error: Reference source not found4.1 计算短路电流的意义 Error: Reference source not found4.2 本次设计中短路电流的计算 Error: Reference source not found4.2.1 各回路电抗的计算 Error: Reference source not found4.2.2 计算各短路点的短路电流 Error: Reference source not found5 变电站主变压器的选择 65.1 绕组数量和连接方式的确定 65.2 主变阻抗及调压方式选择 75 主变阻抗的选择 75 调压方式的选择 75.3 变压器中性点接地方式和...
