kV带电跨越总要点

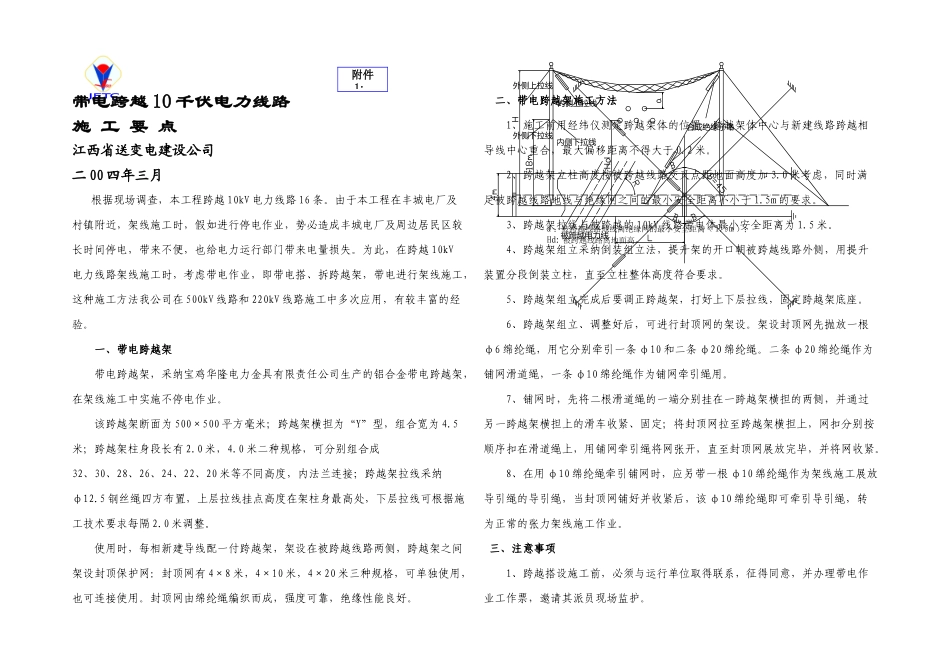

合成绝缘子串内侧上拉线内侧下拉线外侧下拉线外侧上拉线a ：被跨越线路地线离绝缘网的最小安全距离（ 1.5m ）；Hd: 被跨越线路离地面高。被跨越电力线带电跨越 10 千伏电力线路施 工 要 点江西省送变电建设公司二 00 四年三月根据现场调查，本工程跨越 10kV 电力线路 16 条。由于本工程在丰城电厂及村镇附近，架线施工时，假如进行停电作业，势必造成丰城电厂及周边居民区较长时间停电，带来不便，也给电力运行部门带来电量损失。为此，在跨越 10kV电力线路架线施工时，考虑带电作业，即带电搭、拆跨越架，带电进行架线施工，这种施工方法我公司在 500kV 线路和 220kV 线路施工中多次应用，有较丰富的经验。一、带电跨越架 带电跨越架，采纳宝鸡华隆电力金具有限责任公司生产的铝合金带电跨越架，在架线施工中实施不停电作业。 该跨越架断面为 500×500 平方毫米；跨越架横担为“Y”型，组合宽为 4.5米；跨越架柱身段长有 2.0 米，4.0 米二种规格，可分别组合成32、30、28、26、24、22、20 米等不同高度，内法兰连接；跨越架拉线采纳φ12.5 钢丝绳四方布置，上层拉线挂点高度在架柱身最高处，下层拉线可根据施工技术要求每隔 2.0 米调整。 使用时，每相新建导线配一付跨越架，架设在被跨越线路两侧，跨越架之间架设封顶保护网：封顶网有 4×8 米，4×10 米，4×20 米三种规格，可单独使用，也可连接使用。封顶网由绵纶绳编织而成，强度可靠，绝缘性能良好。 二、带电跨越架施工方法 1、施工前用经纬仪测定跨越架体的位置，跨越架体中心与新建线路跨越相导线中心重合，最大偏移距离不得大于 0.2 米。 2、跨越架立柱高度按被跨越线路交叉点距地面高度加 3.0 米考虑，同时满足被跨越线路地线与绝缘网之间的最小安全距离不小于 1.5m 的要求。 3、跨越架拉线与被跨越的 10kV 线路带电体最小安全距离为 1.5 米。 4、跨越架组立采纳倒装组立法，提升架的开口朝被跨越线路外侧，用提升装置分段倒装立柱，直至立柱整体高度符合要求。 5、跨越架组立完成后要调正跨越架，打好上下层拉线，固定跨越架底座。 6、跨越架组立、调整好后，可进行封顶网的架设。架设封顶网先抛放一根φ6 绵纶绳，用它分别牵引一条 φ10 和二条 φ20 绵纶绳。二条 φ20 绵纶绳作为铺网滑道绳，一条 φ10 绵纶绳作为铺网牵引绳用。 7、铺网时，先将二根滑道绳的一端分别挂在一跨越架横担的两侧，并通过另一跨越架横...
