KV变电所一次部分设计

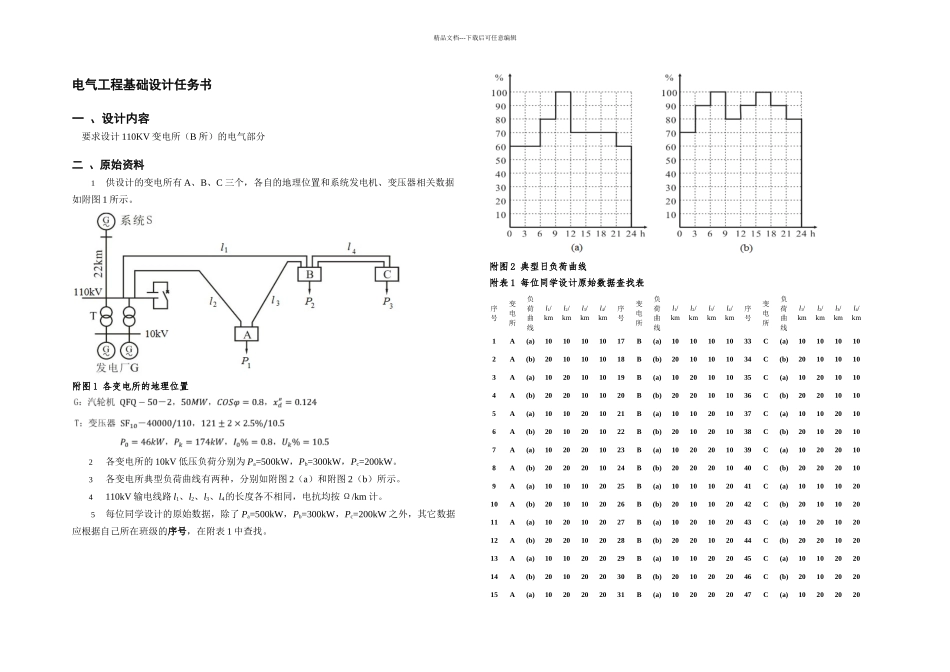

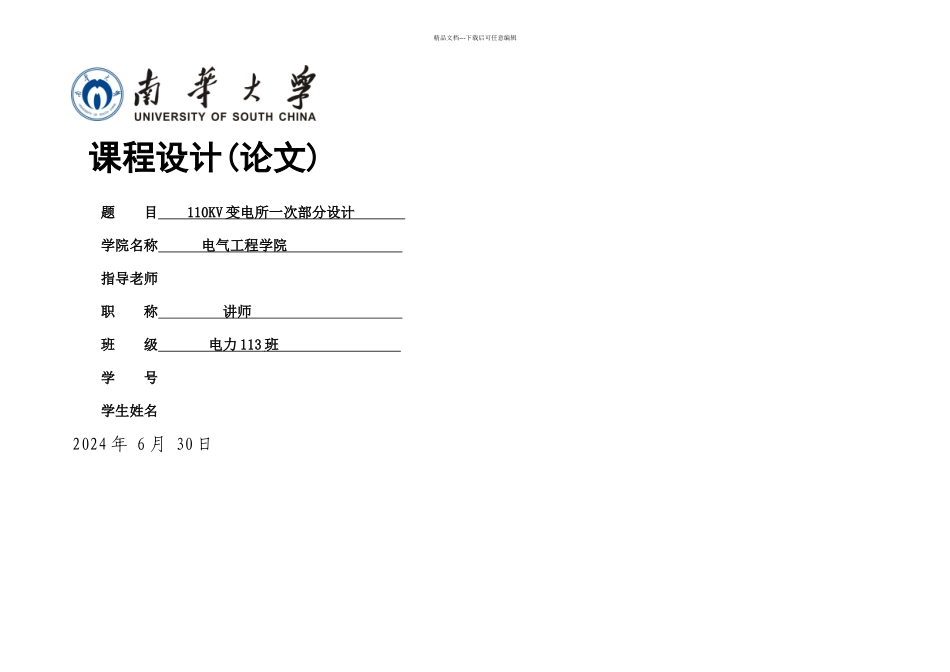

精品文档---下载后可任意编辑 课程设计(论文)题 目 110KV 变电所一次部分设计 学院名称 电气工程学院 指导老师职 称 讲师 班 级 电力 113 班 学 号学生姓名2024 年 6 月 30 日精品文档---下载后可任意编辑电气工程基础设计任务书一 、设计内容 要求设计 110KV 变电所（B 所）的电气部分二 、原始资料1供设计的变电所有 A、B、C 三个，各自的地理位置和系统发电机、变压器相关数据如附图 1 所示。附图 1 各变电所的地理位置2各变电所的 10kV 低压负荷分别为 Pa=500kW，Pb=300kW，Pc=200kW。3各变电所典型负荷曲线有两种，分别如附图 2（a）和附图 2（b）所示。4110kV 输电线路 l1、l2、l3、l4的长度各不相同，电抗均按 Ω/km 计。5每位同学设计的原始数据，除了 Pa=500kW，Pb=300kW，Pc=200kW 之外，其它数据应根据自己所在班级的序号，在附表 1 中查找。附图 2 典型日负荷曲线附表 1 每位同学设计原始数据查找表序号变电所负荷曲线l1/kml2/kml3/kml4/km序号变电所负荷曲线l1/kml2/kml3/kml4/km序号变电所负荷曲线l1/kml2/kml3/kml4/km1A(a)1010101017B(a)1010101033C(a)101010102A(b)2010101018B(b)2010101034C(b)201010103A(a)1020101019B(a)1020101035C(a)102010104A(b)2020101020B(b)2020101036C(b)202010105A(a)1010201021B(a)1010201037C(a)101020106A(b)2010201022B(b)2010201038C(b)201020107A(a)1020201023B(a)1020201039C(a)102020108A(b)2020201024B(b)2020201040C(b)202020109A(a)1010102025B(a)1010102041C(a)1010102010A(b)2010102026B(b)2010102042C(b)2010102011A(a)1020102027B(a)1020102043C(a)1020102012A(b)2020102028B(b)2020102044C(b)2020102013A(a)1010202029B(a)1010202045C(a)1010202014A(b)2010202030B(b)2010202046C(b)2010202015A(a)1020202031B(a)1020202047C(a)10202020精品文档---下载后可任意编辑16A(b)2020202032B(b)2020202048C(b)20202020三、设计任务（1）设计本变电所的主变压器台数、容量、形式。（2）设计高低压侧主接线方式。（3）设计本变电所的所用电接线方式。（4）计算短路电流。（5）选择电气设备（包括断路器、隔离开关、互感器等）。设计成果要求：上述 3 者按顺序装订成一册（简装，钉书针左边钉好 3 颗，勿用夹子夹）五、主要参考资料[1]姚春球.发电厂电气部分.北京：中国电力出版社：2024[2]电力工业部西北电力设计院.电力工程电气设备...
