kV电缆敷设施工方案

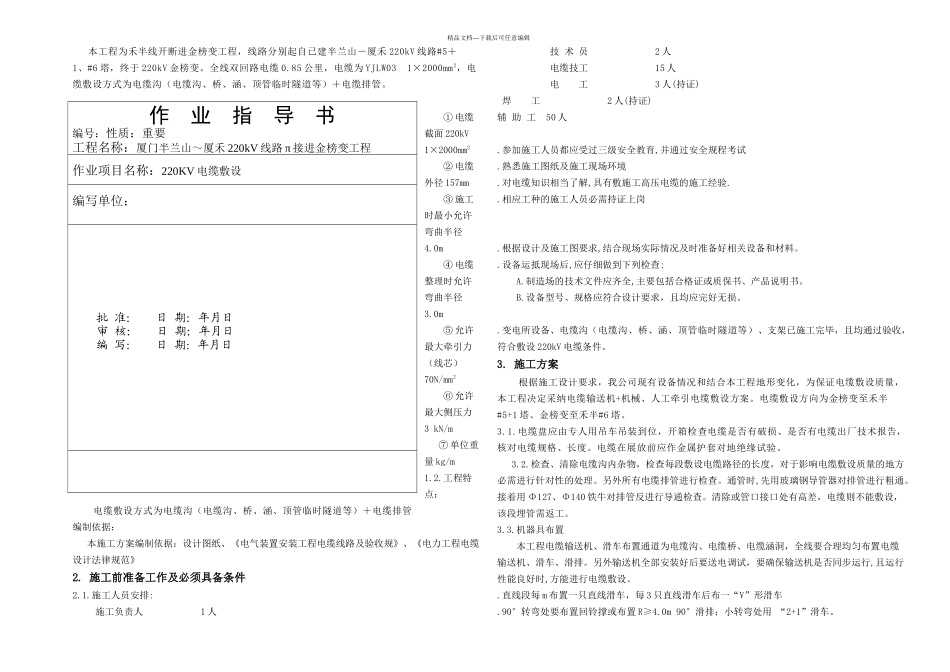

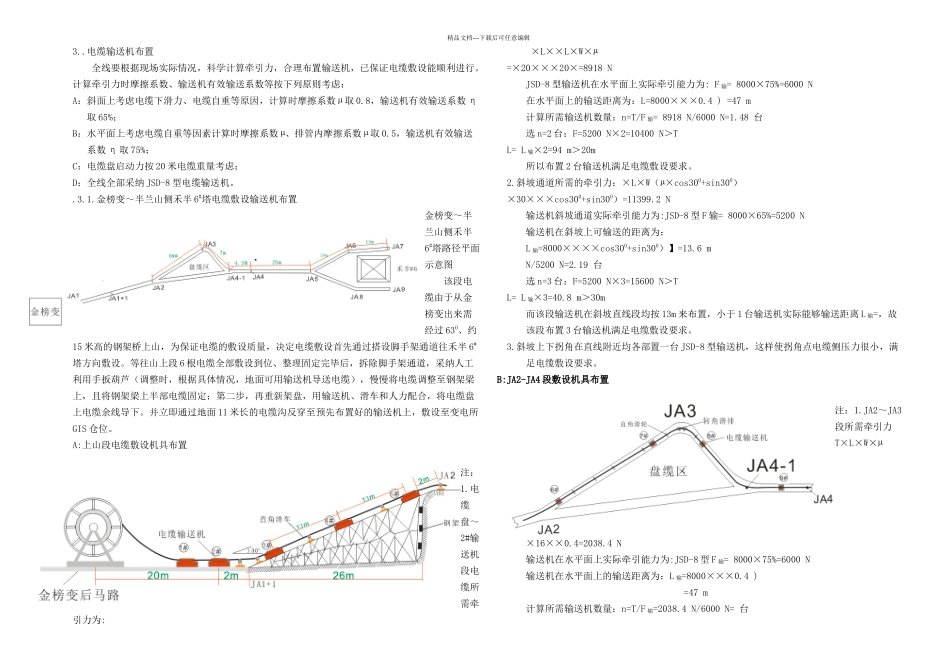

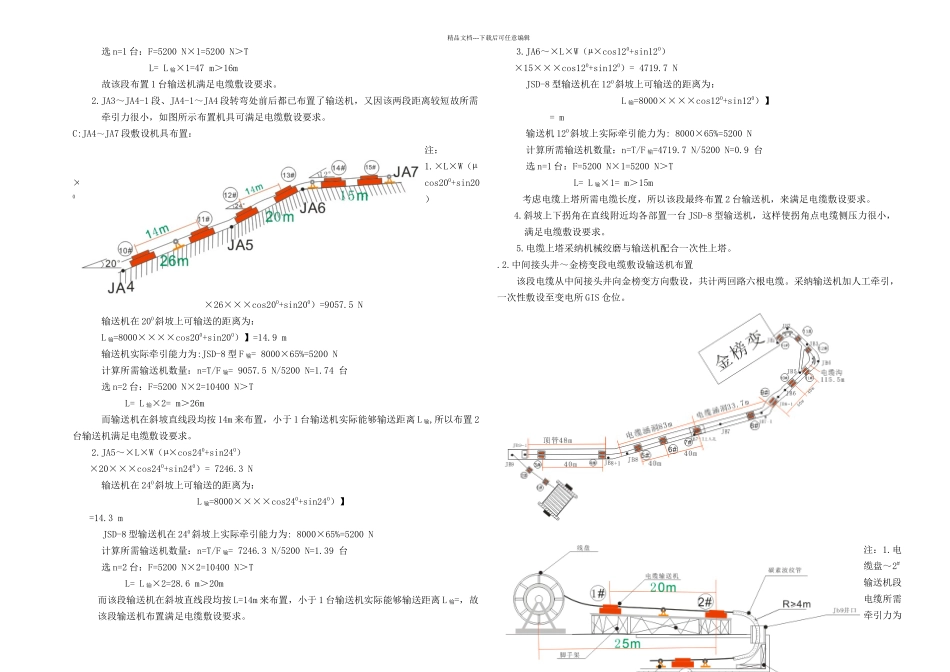

精品文档---下载后可任意编辑本工程为禾半线开断进金榜变工程，线路分别起自已建半兰山－厦禾 220kV 线路#5＋1、#6 塔，终于 220kV 金榜变。全线双回路电缆 0.85 公里，电缆为 YJLW03 1×2000mm2，电缆敷设方式为电缆沟（电缆沟、桥、涵、顶管临时隧道等）＋电缆排管。① 电缆截面 220kV 1×2000mm2② 电缆外径 157mm③ 施工时最小允许弯曲半径4.0m④ 电缆整理时允许弯曲半径 3.0m⑤ 允许最大牵引力 （线芯） 70N/mm2⑥ 允许最大侧压力 3 kN/m ⑦ 单位重量 kg/m1.2.工程特点：电缆敷设方式为电缆沟（电缆沟、桥、涵、顶管临时隧道等）＋电缆排管编制依据：本施工方案编制依据：设计图纸、《电气装置安装工程电缆线路及验收规》、《电力工程电缆设计法律规范》2. 施工前准备工作及必须具备条件2.1.施工人员安排:施工负责人 1 人 技 术 员 2 人 电缆技工 15 人 电 工 3 人(持证) 焊 工 2 人(持证)辅 助 工 50 人.参加施工人员都应受过三级安全教育,并通过安全规程考试.熟悉施工图纸及施工现场环境.对电缆知识相当了解,具有敷施工高压电缆的施工经验..相应工种的施工人员必需持证上岗.根据设计及施工图要求,结合现场实际情况及时准备好相关设备和材料。.设备运抵现场后,应仔细做到下列检查: A.制造场的技术文件应齐全,主要包括合格证或质保书、产品说明书。 B.设备型号、规格应符合设计要求，且均应完好无损。.变电所设备、电缆沟（电缆沟、桥、涵、顶管临时隧道等）、支架已施工完毕，且均通过验收，符合敷设 220kV 电缆条件。3. 施工方案 根据施工设计要求，我公司现有设备情况和结合本工程地形变化，为保证电缆敷设质量，本工程决定采纳电缆输送机+机械、人工牵引电缆敷设方案。电缆敷设方向为金榜变至禾半#5+1 塔、金榜变至禾半#6 塔。3.1.电缆盘应由专人用吊车吊装到位，开箱检查电缆是否有破损、是否有电缆出厂技术报告，核对电缆规格、长度。电缆在展放前应作金属护套对地绝缘试验。3.2.检查、清除电缆沟内杂物，检查每段敷设电缆路径的长度，对于影响电缆敷设质量的地方必需进行针对性的处理。另外所有电缆排管进行检查。通管时,先用玻璃钢导管器对排管进行粗通。接着用 Φ127、Φ140 铁牛对排管反进行导通检查。清除或管口接口处有高差，电缆则不能敷设，该段埋管需返工。3.3.机器具布置本工程电缆输送机、滑车布置通道为电缆沟、电缆桥、电缆涵洞，全线要合理均匀布置电缆输送...
