kv电网继电保护零序课程设计

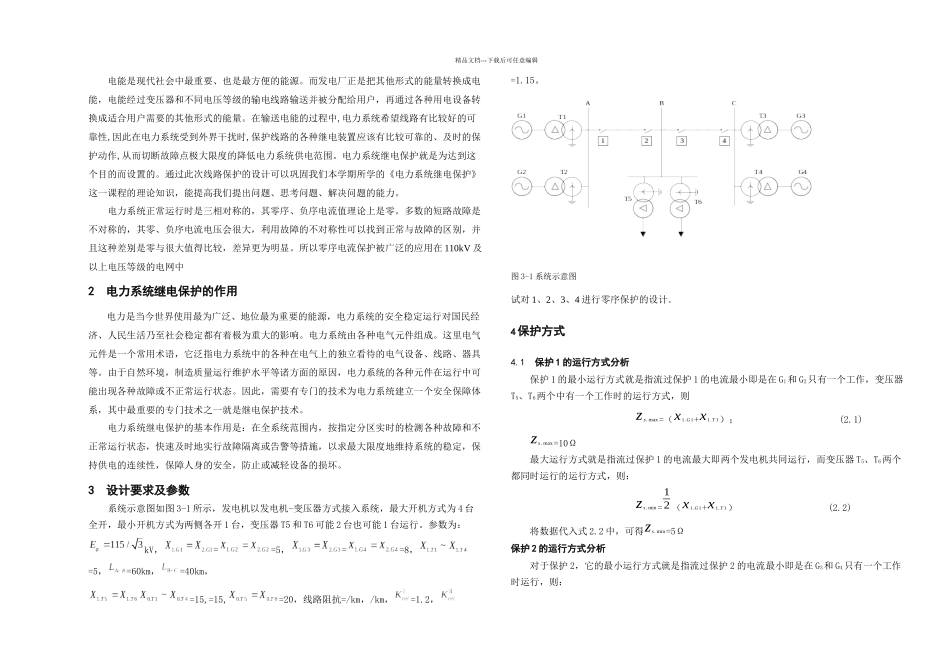

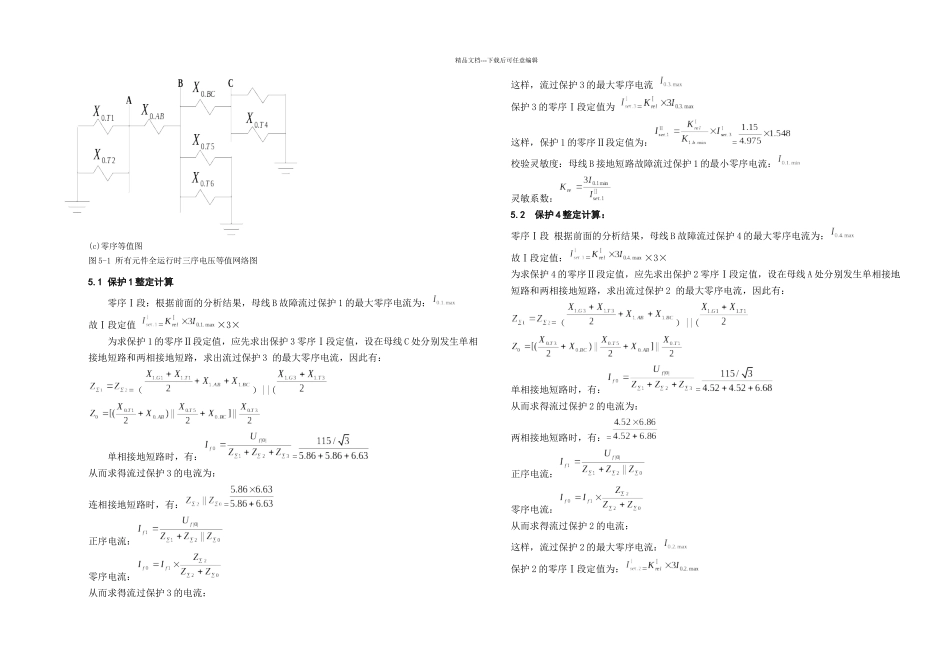

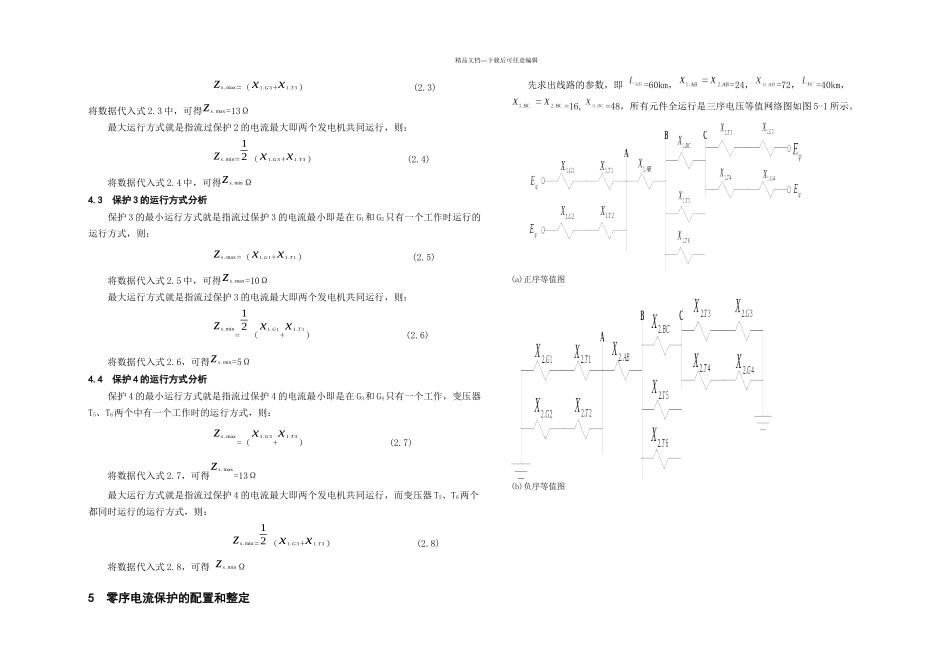

精品文档---下载后可任意编辑电能是现代社会中最重要、也是最方便的能源。而发电厂正是把其他形式的能量转换成电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换成适合用户需要的其他形式的能量。在输送电能的过程中,电力系统希望线路有比较好的可靠性,因此在电力系统受到外界干扰时,保护线路的各种继电装置应该有比较可靠的、及时的保护动作,从而切断故障点极大限度的降低电力系统供电范围。电力系统继电保护就是为达到这个目的而设置的。通过此次线路保护的设计可以巩固我们本学期所学的《电力系统继电保护》这一课程的理论知识，能提高我们提出问题、思考问题、解决问题的能力。电力系统正常运行时是三相对称的，其零序、负序电流值理论上是零。多数的短路故障是不对称的，其零、负序电流电压会很大，利用故障的不对称性可以找到正常与故障的区别，并且这种差别是零与很大值得比较，差异更为明显。所以零序电流保护被广泛的应用在 110kV 及以上电压等级的电网中2 电力系统继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。电力系统由各种电气元件组成。这里电气元件是一个常用术语，它泛指电力系统中的各种在电气上的独立看待的电气设备、线路、器具等。由于自然环境，制造质量运行维护水平等诸方面的原因，电力系统的各种元件在运行中可能出现各种故障或不正常运行状态。因此，需要有专门的技术为电力系统建立一个安全保障体系，其中最重要的专门技术之一就是继电保护技术。电力系统继电保护的基本作用是：在全系统范围内，按指定分区实时的检测各种故障和不正常运行状态，快速及时地实行故障隔离或告警等措施，以求最大限度地维持系统的稳定，保持供电的连续性，保障人身的安全，防止或减轻设备的损坏。3 设计要求及参数系统示意图如图 3-1 所示，发电机以发电机-变压器方式接入系统，最大开机方式为 4 台全开，最小开机方式为两侧各开 1 台，变压器 T5 和 T6 可能 2 台也可能 1 台运行。参数为：kV，==5，==8，=5，=60km，=40km，=15,=15,=20，线路阻抗=/km，/km，=1.2，=1.15。图 3-1 系统示意图试对 1、2、3、4 进行零序保护的设计。4 保护方式4.1 保护 1 的运行方式分析保护 1 的最小运行方式就是指流过保护 1 的电流最小即是在 G1和 G2只有一个工作，变压器T5、T6...
