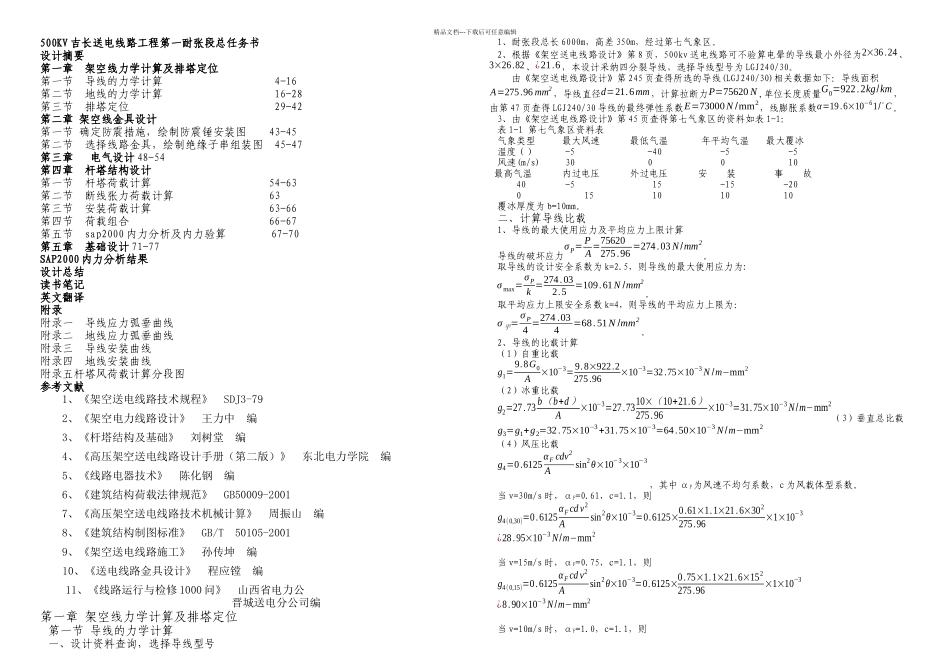

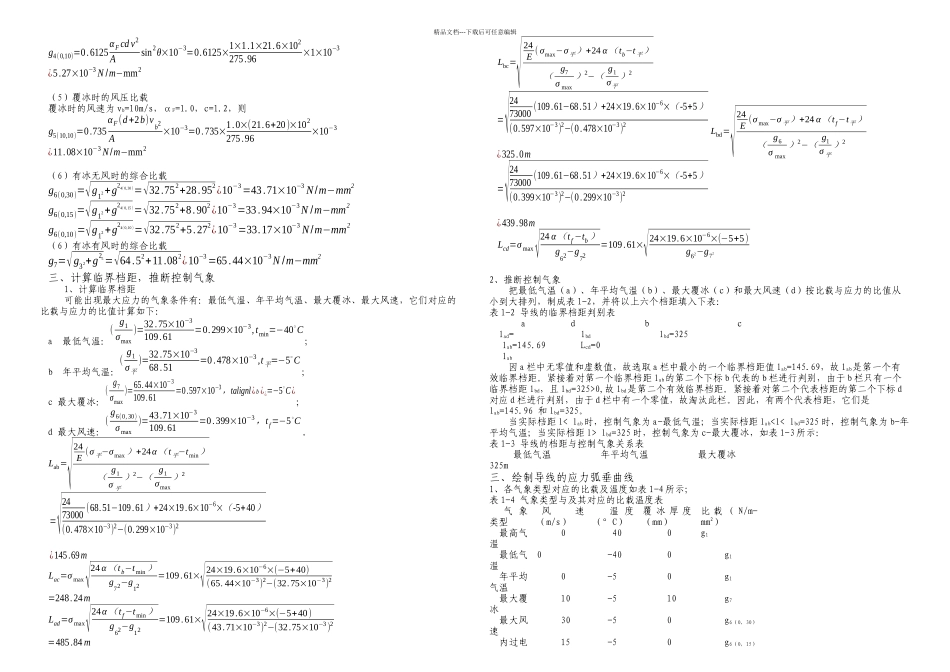

精品文档---下载后可任意编辑500KV 吉长送电线路工程第一耐张段总任务书设计摘要第一章 架空线力学计算及排塔定位第一节 导线的力学计算 4-16第二节 地线的力学计算 16-28第三节 排塔定位 29-42第二章 架空线金具设计第一节 确定防震措施，绘制防震锤安装图 43-45第二节 选择线路金具，绘制绝缘子串组装图 45-47第三章 电气设计 48-54第四章 杆塔结构设计第一节 杆塔荷载计算 54-63 第二节 断线张力荷载计算 63第三节 安装荷载计算 63-66第四节 荷载组合 66-67第五节 sap2000 内力分析及内力验算 67-70第五章 基础设计 71-77SAP2000 内力分析结果设计总结读书笔记英文翻译附录附录一 导线应力弧垂曲线附录二 地线应力弧垂曲线附录三 导线安装曲线附录四 地线安装曲线附录五杆塔风荷载计算分段图参考文献1、《架空送电线路技术规程》 SDJ3-792、《架空电力线路设计》 王力中 编3、《杆塔结构及基础》 刘树堂 编4、《高压架空送电线路设计手册（第二版）》 东北电力学院 编5、《线路电器技术》 陈化钢 编6、《建筑结构荷载法律规范》 GB50009-20017、《高压架空送电线路技术机械计算》 周振山 编8、《建筑结构制图标准》 GB/T 50105-20019、《架空送电线路施工》 孙传坤 编10、《送电线路金具设计》 程应镗 编11、《线路运行与检修 1000 问》 山西省电力公晋城送电分公司编第一章 架空线力学计算及排塔定位第一节 导线的力学计算一、设计资料查询，选择导线型号1、耐张段总长 6000m，高差 350m，经过第七气象区。2、根据《架空送电线路设计》第 8 页，500kv 送电线路可不验算电晕的导线最小外径为2×36.24 、3×26.82、¿21.6 ，本设计采纳四分裂导线，选择导线型号为 LGJ240/30。 由《架空送电线路设计》第 245 页查得所选的导线(LGJ240/30)相关数据如下：导线面积A=275.96 mm2 ，导线直径d=21.6mm，计算拉断力P=75620 N ,单位长度质量G0=922.2kg/km，由第 47 页查得 LGJ240/30 导线的最终弹性系数E=73000N /mm2，线膨胀系数α=19.6×10−61/∘C 。3、由《架空送电线路设计》第 45 页查得第七气象区的资料如表 1-1：表 1-1 第七气象区资料表气象类型最大风速最低气温年平均气温最大覆冰温度（）-5 -40 -5 -5风速(m/s)30 0 0 10最高气温内过电压外过电压安 装 事 故 40-5 15 -15 -20 0 15 10 10 10覆冰厚度为 b=10mm。二、计算导线比载1、...
