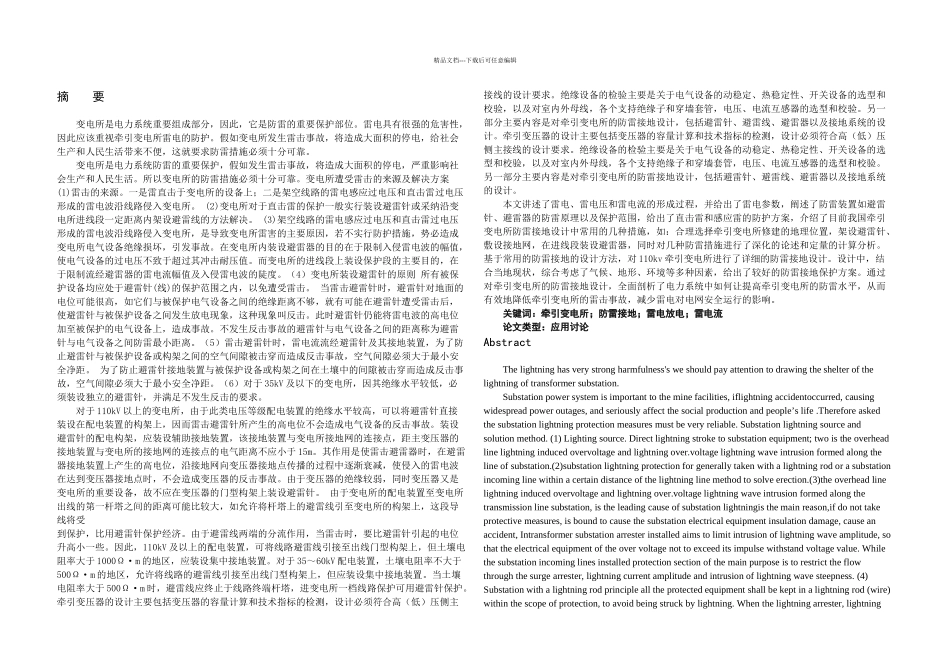

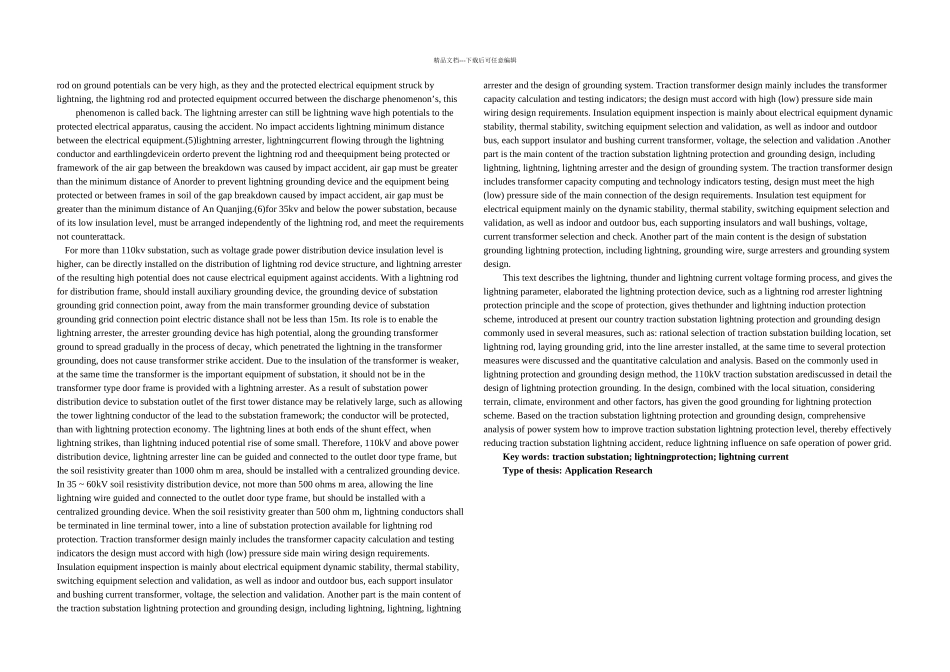

精品文档---下载后可任意编辑毕 业 论 文110kv 牵引变电所防雷接地设计丁永杰专 业：轨道交通供电主考学校：＿＿兰州交通大学＿＿＿＿＿＿＿＿准考证号：指导老师姓名职称： 王云松 讲师 甘肃省高等教育自学考试办公室印制2024 年 4 月 26 日XX 专业 110kv 牵引变电所防雷接地设计110kv traction substation lightning protection and grounding design丁永杰dingyongjie供电专业本科论文精品文档---下载后可任意编辑摘 要变电所是电力系统重要组成部分，因此，它是防雷的重要保护部位。雷电具有很强的危害性，因此应该重视牵引变电所雷电的防护。假如变电所发生雷击事故，将造成大面积的停电，给社会生产和人民生活带来不便，这就要求防雷措施必须十分可靠。变电所是电力系统防雷的重要保护，假如发生雷击事故，将造成大面积的停电，严重影响社会生产和人民生活。所以变电所的防雷措施必须十分可靠。变电所遭受雷击的来源及解决方案 (1)雷击的来源。一是雷直击于变电所的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。 (2)变电所对于直击雷的保护一般实行装设避雷针或采纳沿变电所进线段一定距离内架设避雷线的方法解决。 (3)架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所，是导致变电所雷害的主要原因，若不实行防护措施，势必造成变电所电气设备绝缘损坏，引发事故。在变电所内装设避雷器的目的在于限制入侵雷电波的幅值，使电气设备的过电压不致于超过其冲击耐压值。而变电所的进线段上装设保护段的主要目的，在于限制流经避雷器的雷电流幅值及入侵雷电波的陡度。（4）变电所装设避雷针的原则 所有被保护设备均应处于避雷针(线)的保护范围之内，以免遭受雷击。 当雷击避雷针时，避雷针对地面的电位可能很高，如它们与被保护电气设备之间的绝缘距离不够，就有可能在避雷针遭受雷击后，使避雷针与被保护设备之间发生放电现象，这种现象叫反击。此时避雷针仍能将雷电波的高电位加至被保护的电气设备上，造成事故。不发生反击事故的避雷针与电气设备之间的距离称为避雷针与电气设备之间防雷最小距离。（5）雷击避雷针时，雷电流流经避雷针及其接地装置，为了防止避雷针与被保护设备或构架之间的空气间隙被击穿而造成反击事故，空气间隙必须大于最小安全净距。 为了防止避雷针接地装置与被保护设备或构架之间在土壤中的间隙被击穿而造成反击事故，空气间...
