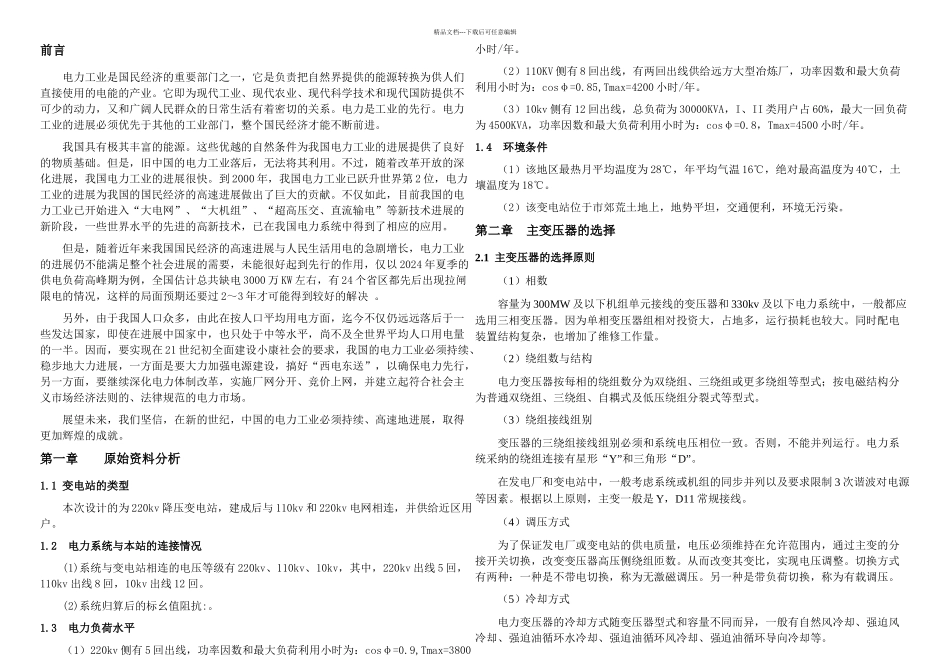

精品文档---下载后可任意编辑前言电力工业是国民经济的重要部门之一,它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。它即为现代工业、现代农业、现代科学技术和现代国防提供不可少的动力,又和广阔人民群众的日常生活有着密切的关系。电力是工业的先行。电力工业的进展必须优先于其他的工业部门,整个国民经济才能不断前进。我国具有极其丰富的能源。这些优越的自然条件为我国电力工业的进展提供了良好的物质基础。但是,旧中国的电力工业落后,无法将其利用。不过,随着改革开放的深化进展,我国电力工业的进展很快。到 2000 年,我国电力工业已跃升世界第 2 位,电力工业的进展为我国的国民经济的高速进展做出了巨大的贡献。不仅如此,目前我国的电力工业已开始进入“大电网”、“大机组”、“超高压交、直流输电”等新技术进展的新阶段,一些世界水平的先进的高新技术,已在我国电力系统中得到了相应的应用。但是,随着近年来我国国民经济的高速进展与人民生活用电的急剧增长,电力工业的进展仍不能满足整个社会进展的需要,未能很好起到先行的作用,仅以 2024 年夏季的供电负荷高峰期为例,全国估计总共缺电 3000 万 KW 左右,有 24 个省区都先后出现拉闸限电的情况,这样的局面预期还要过 2~3 年才可能得到较好的解决 。另外,由于我国人口众多,由此在按人口平均用电方面,迄今不仅仍远远落后于一些发达国家,即使在进展中国家中,也只处于中等水平,尚不及全世界平均人口用电量的一半。因而,要实现在 21 世纪初全面建设小康社会的要求,我国的电力工业必须持续、稳步地大力进展,一方面是要大力加强电源建设,搞好“西电东送”,以确保电力先行,另一方面,要继续深化电力体制改革,实施厂网分开、竞价上网,并建立起符合社会主义市场经济法则的、法律规范的电力市场。展望未来,我们坚信,在新的世纪,中国的电力工业必须持续、高速地进展,取得更加辉煌的成就。第一章 原始资料分析1.1 变电站的类型本次设计的为 220kv 降压变电站,建成后与 110kv 和 220kv 电网相连,并供给近区用户。1.2 电力系统与本站的连接情况(1)系统与变电站相连的电压等级有 220kv、110kv、10kv,其中,220kv 出线 5 回,110kv 出线 8 回,10kv 出线 12 回。(2)系统归算后的标幺值阻抗:。1.3 电力负荷水平(1)220kv 侧有 5 回出线,功率因数和最大负荷利用小时为:cosφ=0.9,Tmax=3800小时/年。(2)...
