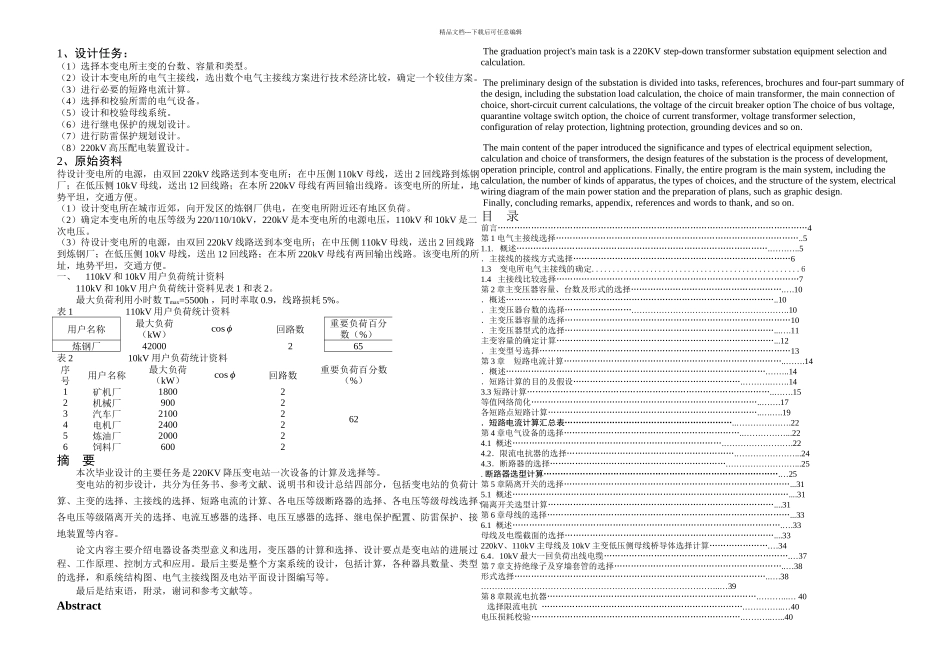

精品文档---下载后可任意编辑本科生(业余)毕业论文（设计）题 目 220KV 降压变电所一次部分 初步设计 办学学院 广西电力职业技术学院 教学部（校内/校外） 校外 专 业 电气工程及自动化 年 级 05 秋 指导老师 王 亚 忠学生姓名 黄 荣 盒 学 号 BH1052V2076 2024 年 11 月精品文档---下载后可任意编辑1、设计任务：（1）选择本变电所主变的台数、容量和类型。（2）设计本变电所的电气主接线，选出数个电气主接线方案进行技术经济比较，确定一个较佳方案。（3）进行必要的短路电流计算。（4）选择和校验所需的电气设备。（5）设计和校验母线系统。（6）进行继电保护的规划设计。（7）进行防雷保护规划设计。（8）220kV 高压配电装置设计。2、原始资料待设计变电所的电源，由双回 220kV 线路送到本变电所；在中压侧 110kV 母线，送出 2 回线路到炼钢厂；在低压侧 10kV 母线，送出 12 回线路；在本所 220kV 母线有两回输出线路。该变电所的所址，地势平坦，交通方便。（1）设计变电所在城市近郊，向开发区的炼钢厂供电，在变电所附近还有地区负荷。（2）确定本变电所的电压等级为 220/110/10kV，220kV 是本变电所的电源电压，110kV 和 10kV 是二次电压。（3）待设计变电所的电源，由双回 220kV 线路送到本变电所；在中压侧 110kV 母线，送出 2 回线路到炼钢厂；在低压侧 10kV 母线，送出 12 回线路；在本所 220kV 母线有两回输出线路。该变电所的所址，地势平坦，交通方便。一、110kV 和 10kV 用户负荷统计资料110kV 和 10kV 用户负荷统计资料见表 1 和表 2。最大负荷利用小时数 Tmax=5500h ，同时率取 0.9，线路损耗 5%。表 1 110kV 用户负荷统计资料用户名称最大负荷（kW）cos ϕ回路数重要负荷百分数（%）炼钢厂42000265表 2 10kV 用户负荷统计资料序号用户名称最大负荷（kW）cos ϕ回路数重要负荷百分数（%）1矿机厂18002622机械厂90023汽车厂210024电机厂240025炼油厂200026饲料厂6002摘 要本次毕业设计的主要任务是 220KV 降压变电站一次设备的计算及选择等。变电站的初步设计，共分为任务书、参考文献、说明书和设计总结四部分，包括变电站的负荷计算、主变的选择、主接线的选择、短路电流的计算、各电压等级断路器的选择、各电压等级母线选择、各电压等级隔离开关的选择、电流互感器的选择、电压互感器的选择、继电保护配置、防雷保护、接地装置等内容。...
