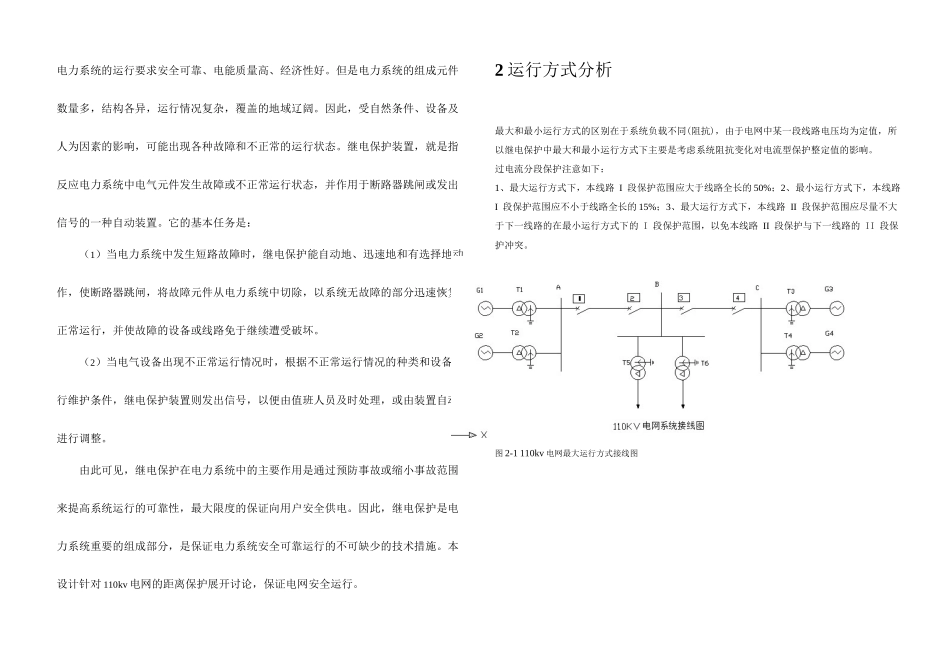

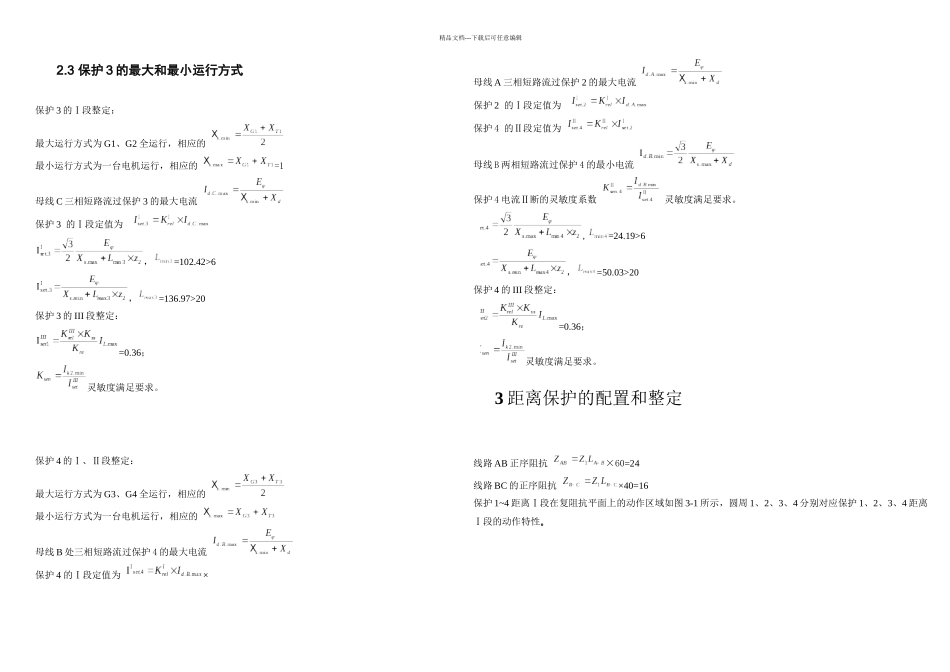

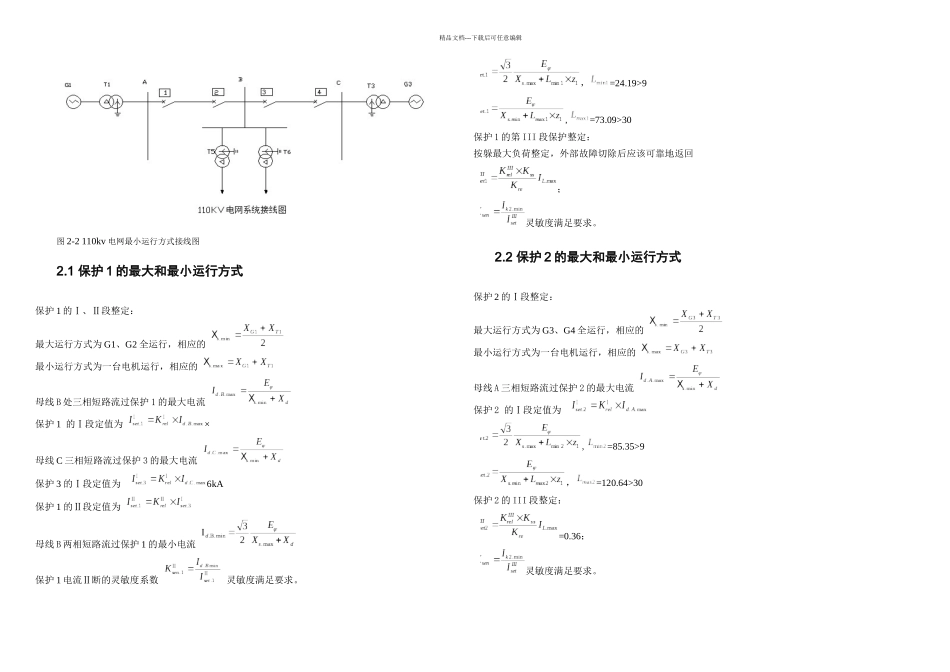

电力系统的运行要求安全可靠、电能质量高、经济性好。但是电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。因此，受自然条件、设备及人为因素的影响，可能出现各种故障和不正常的运行状态。继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并作用于断路器跳闸或发出信号的一种自动装置。它的基本任务是：（1）当电力系统中发生短路故障时，继电保护能自动地、迅速地和有选择地动作，使断路器跳闸，将故障元件从电力系统中切除，以系统无故障的部分迅速恢复正常运行，并使故障的设备或线路免于继续遭受破坏。（2）当电气设备出现不正常运行情况时，根据不正常运行情况的种类和设备运行维护条件，继电保护装置则发出信号，以便由值班人员及时处理，或由装置自动进行调整。由此可见，继电保护在电力系统中的主要作用是通过预防事故或缩小事故范围来提高系统运行的可靠性，最大限度的保证向用户安全供电。因此，继电保护是电力系统重要的组成部分，是保证电力系统安全可靠运行的不可缺少的技术措施。本设计针对 110kv 电网的距离保护展开讨论，保证电网安全运行。2 运行方式分析最大和最小运行方式的区别在于系统负载不同(阻抗)，由于电网中某一段线路电压均为定值，所以继电保护中最大和最小运行方式下主要是考虑系统阻抗变化对电流型保护整定值的影响。过电流分段保护注意如下：1、最大运行方式下，本线路 I 段保护范围应大于线路全长的 50%；2、最小运行方式下，本线路 I 段保护范围应不小于线路全长的 15%；3、最大运行方式下，本线路 II 段保护范围应尽量不大于下一线路的在最小运行方式下的 I 段保护范围，以免本线路 II 段保护与下一线路的 II 段保护冲突。图 2-1 110kv 电网最大运行方式接线图精品文档---下载后可任意编辑图 2-2 110kv 电网最小运行方式接线图2.1 保护 1 的最大和最小运行方式保护 1 的Ⅰ、Ⅱ段整定：最大运行方式为 G1、G2 全运行，相应的 最小运行方式为一台电机运行，相应的 母线 B 处三相短路流过保护 1 的最大电流 保护 1 的Ⅰ段定值为 ×母线 C 三相短路流过保护 3 的最大电流 保护 3 的Ⅰ段定值为 6kA保护 1 的Ⅱ段定值为 母线 B 两相短路流过保护 1 的最小电流 保护 1 电流Ⅱ断的灵敏度系数 灵敏度满足要求。，=24.19>9,=73.09>30保护 1 的第 III 段保护整定：按躲最大负荷整定，外部故障切除后应该可靠地...
