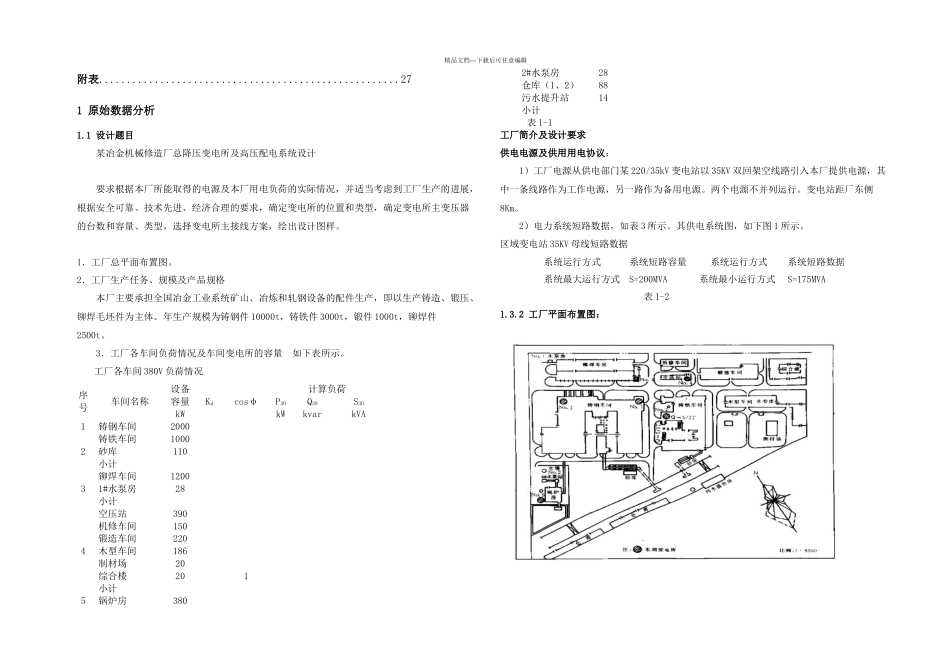

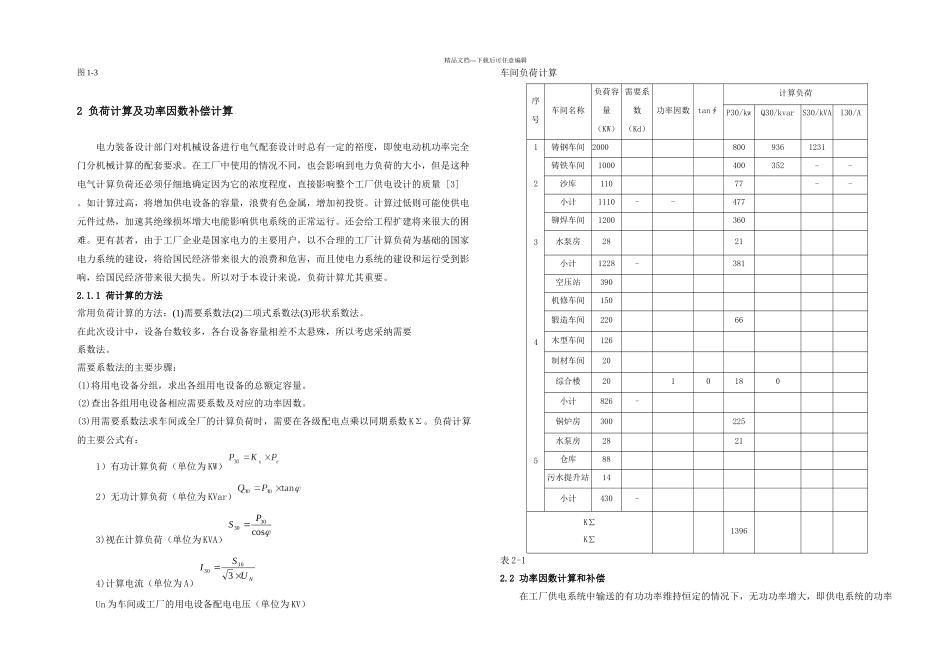

精品文档---下载后可任意编辑1 原始数据分析.............................................2 设计题目...............................................21.2 设计要求...............................................22 负荷计及功率因数补偿计算.................................4负荷计算的意义.........................................4功率因数计算和补偿.....................................63 总配电所主接线方案的设计.................................9变电所位置确定.........................................9总配电所主结线方案的设计..............................104 短路计算................................................11概述..................................................11短路计算..............................................115 电器设备的选择校验......................................155.1 电器设备的选择校验要求................................15设计总结..................................................24致谢......................................................25参考文献..................................................26精品文档---下载后可任意编辑附表......................................................271 原始数据分析1.1 设计题目某冶金机械修造厂总降压变电所及高压配电系统设计要求根据本厂所能取得的电源及本厂用电负荷的实际情况,并适当考虑到工厂生产的进展,根据安全可靠、技术先进、经济合理的要求,确定变电所的位置和类型,确定变电所主变压器的台数和容量、类型,选择变电所主接线方案,绘出设计图样。1.工厂总平面布置图。2.工厂生产任务、规模及产品规格本厂主要承担全国冶金工业系统矿山、冶炼和轧钢设备的配件生产,即以生产铸造、锻压、铆焊毛坯件为主体。年生产规模为铸钢件 10000t,铸铁件 3000t,锻件 1000t,铆焊件2500t。3.工厂各车间负荷情况及车间变电所的容量 如下表所示。工厂各车间 380V 负荷情况序号车间名称设备容量Kdcosφ计算负荷P30Q30S30kWkWkvarkVA1铸钢车间20002铸铁车间1000砂库110小计3铆焊车间12001#水泵房28小计4空压站390机修车间150锻造车间220木型车间186制材场20综合楼201小计5锅炉房3802#水泵房28仓库(1、2)88污水提升站14小计 表 1-1工厂简介及设计要求供电电源及供用用电协议:1)工厂...
