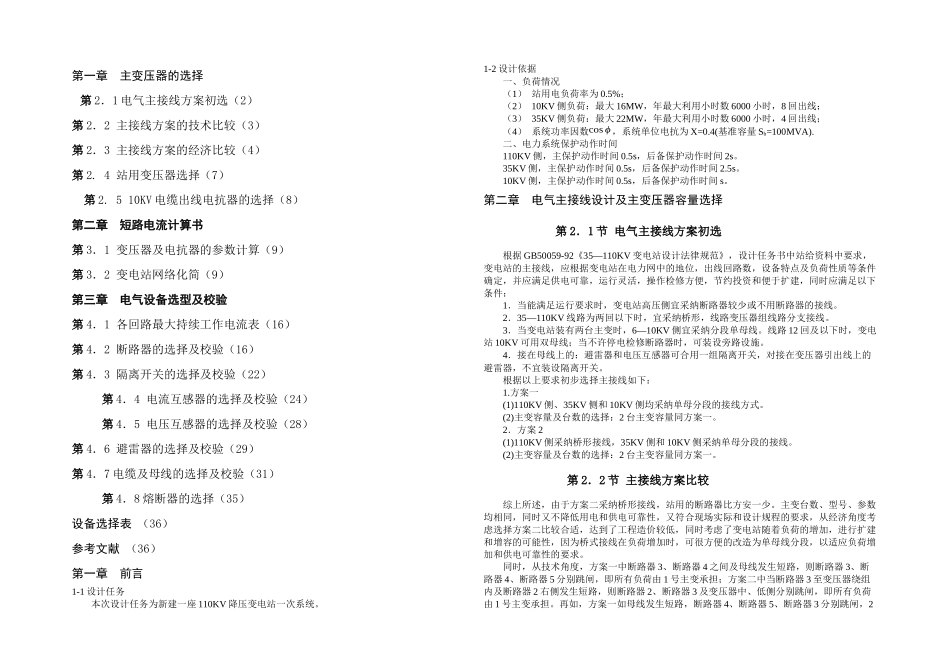

KV降压变电站一次系统设计

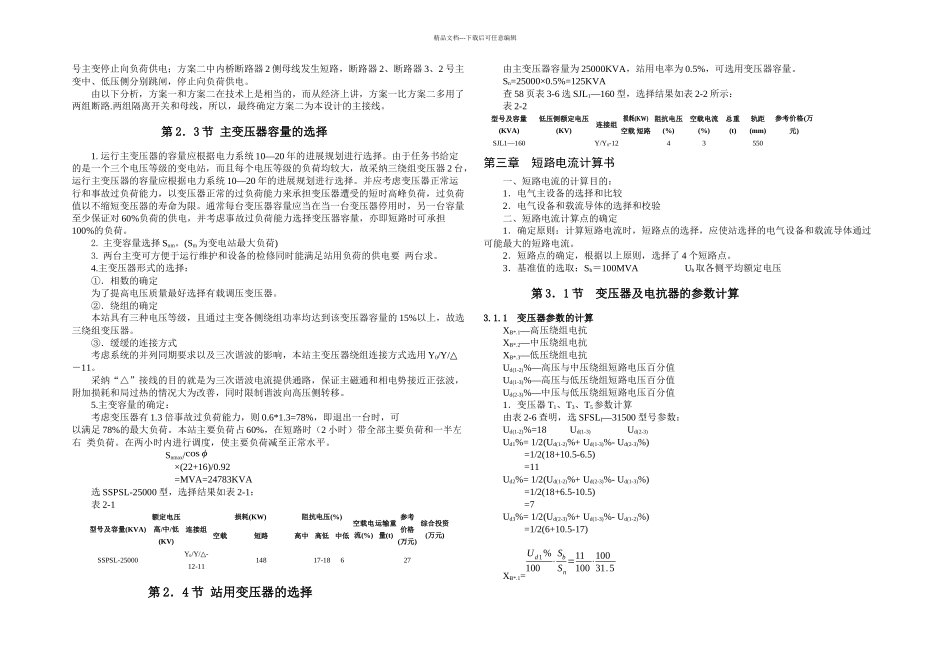

第一章 主变压器的选择第 2．1 电气主接线方案初选（2）第 2．2 主接线方案的技术比较（3）第 2．3 主接线方案的经济比较（4）第 2. 4 站用变压器选择（7）第 2. 5 10KV 电缆出线电抗器的选择（8）第二章 短路电流计算书第 3．1 变压器及电抗器的参数计算（9）第 3．2 变电站网络化简（9）第三章 电气设备选型及校验第 4．1 各回路最大持续工作电流表（16）第 4．2 断路器的选择及校验（16）第 4．3 隔离开关的选择及校验（22）第 4．4 电流互感器的选择及校验（24）第 4．5 电压互感器的选择及校验（28）第 4．6 避雷器的选择及校验（29）第 4．7 电缆及母线的选择及校验（31）第 4．8 熔断器的选择（35）设备选择表 （36）参考文献 （36）第一章 前言1-1 设计任务本次设计任务为新建一座 110KV 降压变电站一次系统。1-2 设计依据一、负荷情况（1） 站用电负荷率为 0.5%；（2） 10KV 侧负荷：最大 16MW，年最大利用小时数 6000 小时，8 回出线；（3） 35KV 侧负荷：最大 22MW，年最大利用小时数 6000 小时，4 回出线；（4） 系统功率因数cos ϕ，系统单位电抗为 X=0.4(基准容量 Sb=100MVA).二、电力系统保护动作时间110KV 侧，主保护动作时间 0.5s，后备保护动作时间 2s。35KV 侧，主保护动作时间 0.5s，后备保护动作时间 2.5s。10KV 侧，主保护动作时间 0.5s，后备保护动作时间 s。第二章 电气主接线设计及主变压器容量选择第 2．1 节 电气主接线方案初选根据 GB50059-92《35—110KV 变电站设计法律规范》，设计任务书中站给资料中要求，变电站的主接线，应根据变电站在电力网中的地位，出线回路数，设备特点及负荷性质等条件确定，并应满足供电可靠，运行灵活，操作检修方便，节约投资和便于扩建，同时应满足以下条件：1．当能满足运行要求时，变电站高压侧宜采纳断路器较少或不用断路器的接线。2．35—110KV 线路为两回以下时，宜采纳桥形，线路变压器组线路分支接线。3．当变电站装有两台主变时，6—10KV 侧宜采纳分段单母线。线路 12 回及以下时，变电站 10KV 可用双母线；当不许停电检修断路器时，可装设旁路设施。4．接在母线上的：避雷器和电压互感器可合用一组隔离开关，对接在变压器引出线上的避雷器，不宜装设隔离开关。根据以上要求初步选择主接线如下：1.方案一(1)110KV 侧、35KV 侧和 10KV 侧均采纳单母分段的接线方式。(2)主变容量及台数...
